Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série P ř izp ů sobení skluzu pro odpad z pás ů výšce tr ansportu desek Od verze software SR.70x.xx Vydání 01/2011 286 4.5 P ř izp ů sobení skluzu pro od p ad z pá…
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Přizpůsobit vozík součástek transportní výšce desek
285
→ Pomalu spouštějte stůl vozíků součástek až dosednou spirálové kolíky na opěrné destičky
(pos. 5 na obr. 4.4 - 2
).
→ Demontujte montážní pomůcku.
4

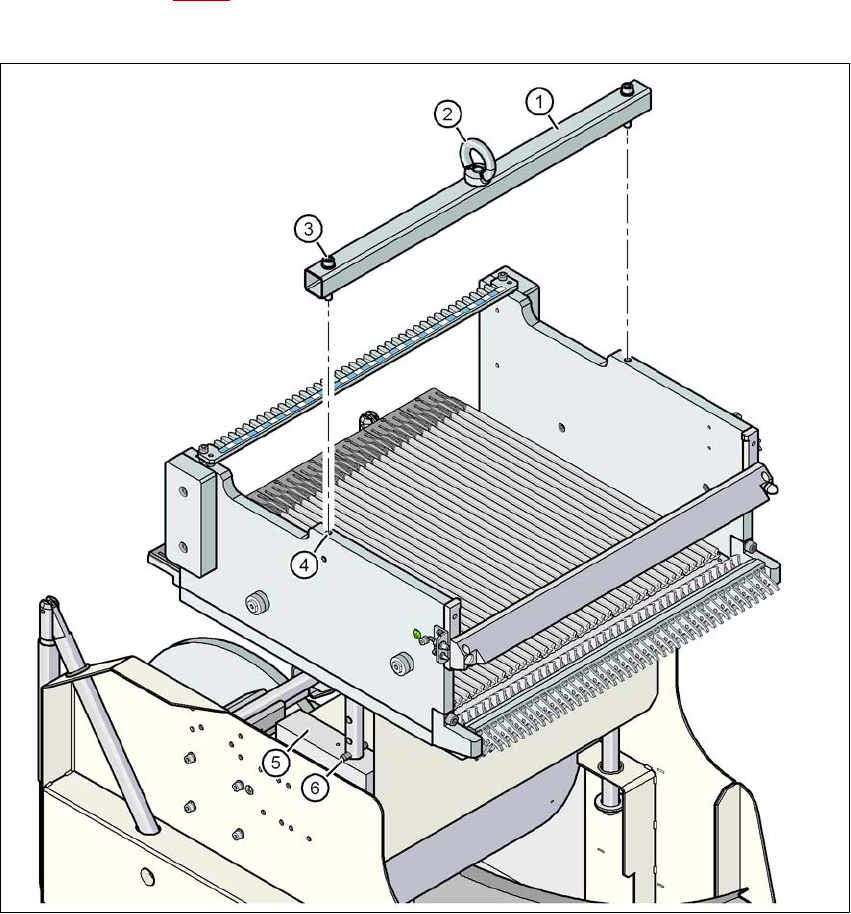

Obr. 4.4 - 2 Připevnění montážní pomůcky na stůl součástek SIPLACE X
(1) Montážní pomůcka
(2) Závěsná oka
(3) Imbusový šroub DIN 912, M8 x 50, 2 kusy
(4) M8-závitové vrtání ve stolu součástek, 2x
(5) Opěrná destička, 2 kusy
(6) Spirálový pružný kolík, DIN 7343, 8 x 40 - ocel, 2 kusy
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Přizpůsobení skluzu pro odpad z pásů výšce transportu desek Od verze software SR.70x.xx Vydání 01/2011
286
4.5 Přizpůsobení skluzu pro odpad z pásů výšce trans-
portu desek
4.5.1 Přizpůsobení skluzu pro odpad z pásů výšce transportu desek
Podle transportní výšky desek lze nastavit délku skluzu pro odpadní pásy tak, aby byl ústřižky
pásů zavedeny přímo do nádoby na pásové odpady vozíku součástek.
4

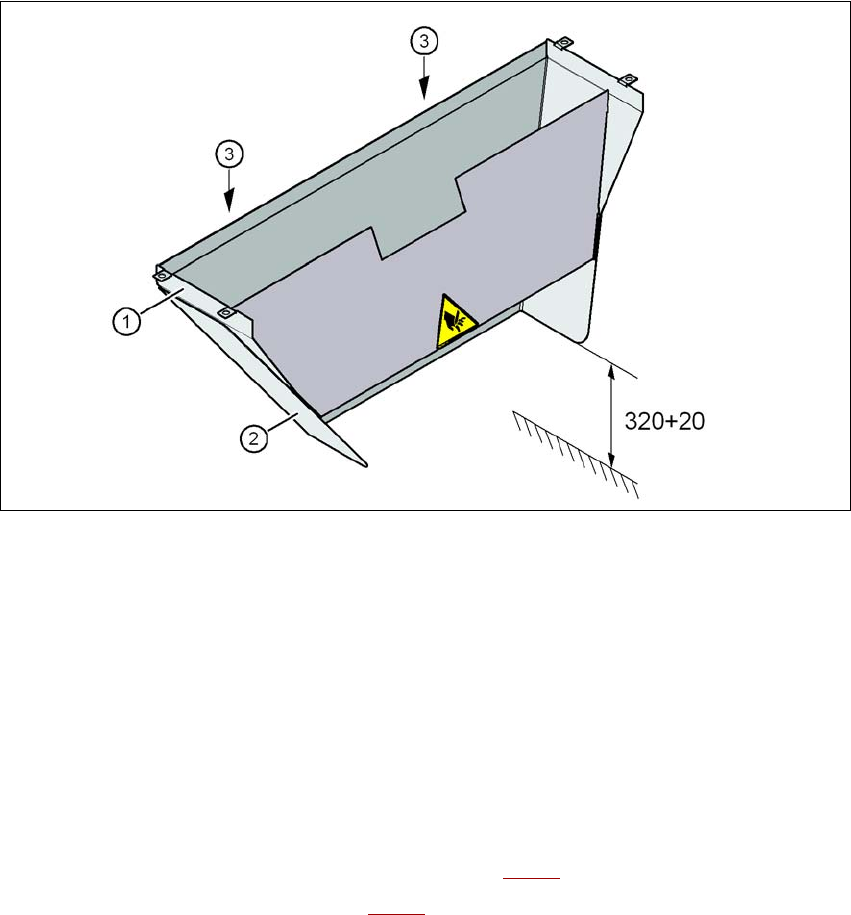

Obr. 4.5 - 1 Přizpůsobit délku skluzu pro odpadní pásy (série X) - míry v milimetrech
(1) Skluz pro odpadní pásy
(2) Prodloužení
(3) Šestihranná matice M4, DIN 985, 2 kusy
4.5.1.1 Nástroje
– Montážní otevřený klíč, rozměr klíče 7
4.5.1.2 Skluz pro odpadní pásy nastavit na výšku transportu desek 830 mm
→ Uvolněte obě šestihranné matice M4 (pos. 3 na obr. 4.5 - 1)
→ Sundejte prodloužení (pos. 2 na obr. 4.5 - 1
).
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Kanál pro vedení prázdných pásů přizpůsobit výšce součástek
287
4.5.1.3 Skluz pro odpadní pásy nastavit na výšky transportu desek 900 -950 mm
→ Uvolněte obě šestihranné matice M4 (pos. 3 na obr. 4.5 - 1, strana 286).
→ Nastavte prodloužení (pos. 2 na obr. 4.5 - 1
, strana 286) tak, aby byla vzdálenost mezi spodní
hranou a podlahou maximálně 320 mm + 20 mm (viz obr. 4.5 - 1
, strana 286).
4.6 Kanál pro vedení prázdných pásů přizpůsobit výš-
ce součástek
Pokud jsou použity podavače, které zpracovávají kapsy s výškou > 12 mm, musí být dělící plech
(pos. 1 na obr. 4.6 - 1
) odstraněn.
4
Obr. 4.6 - 1 Kanál pro vedení prázdných pásů SIPLACE X-série
(1) Dělící plech pro pásy > 12 mm demontovatelný
(2) Šroub DIN 93384 - M4x20, 2 kusy
