Rozšíření stanice Návod k obsluze SIPLACE X-série
Podpěrné magnetické kolíky Od verze software SR.70x.xx Vydání 01/2011
420
6.13 Podpěrné magnetické kolíky
Číslo výrobku 00119680-xx Podpěrné magnetické kolíky HS/HF/X/D-série
Široké desky mají tendenci při osazování pružit, takže podle okolností nelze osazovat s požado-
vanou přesností. I silně prohnuté desky ovlivňují přesnost osazování. Umístěním podpěrných
magnetických kolíků na zvedací stůl lze tento problém snadno odstranit.
6

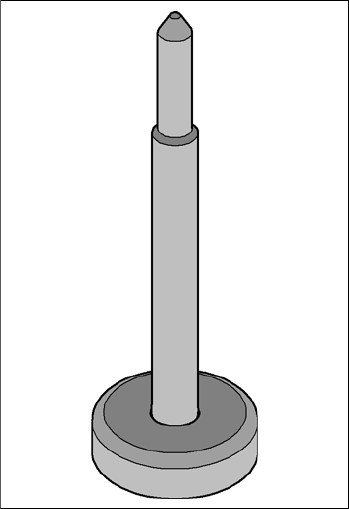

Obr. 6.13 - 1 Podpěrné magnetické kolíky
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Vývěva
421
6.14 Vývěva
Číslo výrobku 00119786-xx Vývěva, montážní sad pro X2, X3, X4
Číslo výrobku 00119787-xx Vývěva X-série
Číslo výrobku 00119797-xx Vývěva, montážní sad pro X4I
6.14.1 Bezpečnostní pokyny pro vývěvu
VÝSTRAHA 6
Vývěva by měla být jištěna odděleně.
Dbejte na to, že při připojení vývěvy je třeba kromě standardního síťového kabelu připojit i
zemnící vedení. K tomu je třeba u zákazníka připravit v jeho síti vhodnou zemnící lištu.
Kromě toho dbejte bezpečnostních pokynů uvedených v provozním návodu dodaném s vývě-
vou.
6.14.2 Popis
Každá hlava Collect&Place disponuje svou vlastní vývěvou, která zásobuje přidržovací a osazo-
vací okruhy potřebným vakuem. Vývěvy osazovacích hlav pracují na Venturiho principu. V kom-
binaci s vývěvou lze u hlavy SpeedStar (C&P20) značně snížit spotřebu tlakového vzduchu.
Běžné provozní náklady se sníží podle výše nákladů na energii.
Typ automatu
Konfigurace
osazovacích hlav
Spotřeba tlakového
vzduchu
a
bez vývěvy
Spotřeba tlakového
vzduchu
a
s vývěvou
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min 220 Nl/min
C&P20/C&P20/CPP/CPP 720 Nl/min 350 Nl/min
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min 330 Nl/min
C&P20/C&P20/TH/TH 680 Nl/min 310 Nl/min
SIPLACE X3 C&P20/C&P20/C&P20/ 720 Nl/min 165 Nl/min
C&P20/C&P20/CPP 600 Nl/min 230 Nl/min
C&P20/C&P20/TH 580 Nl/min 210 Nl/min
SIPLACE X2 C&P20/C&P20/ 480 Nl/min 110 Nl/min
C&P20/CPP 360 Nl/min 175 Nl/min
C&P20/TH 340 Nl/min 155 Nl/min
a) Za normálních atmosférických podmínek při 20°C a 1013 hPa
b) Vývěva jen pro hlavu C&P20
Rozšíření stanice Návod k obsluze SIPLACE X-série
Průběžný transport Od verze software SR.70x.xx Vydání 01/2011
422
6.15 Průběžný transport
Číslo výrobku 00119707-xx Průběžný transport SIPLACE X-série
Pomocí tohoto příslušenství lze zapínat a vypínat transportní pásy desek bez spuštění řídícího
počítače.
