Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž podavačů
335
5.10.4.4 Podpěra pásu pro 8 mm podávací modul pásu X
5

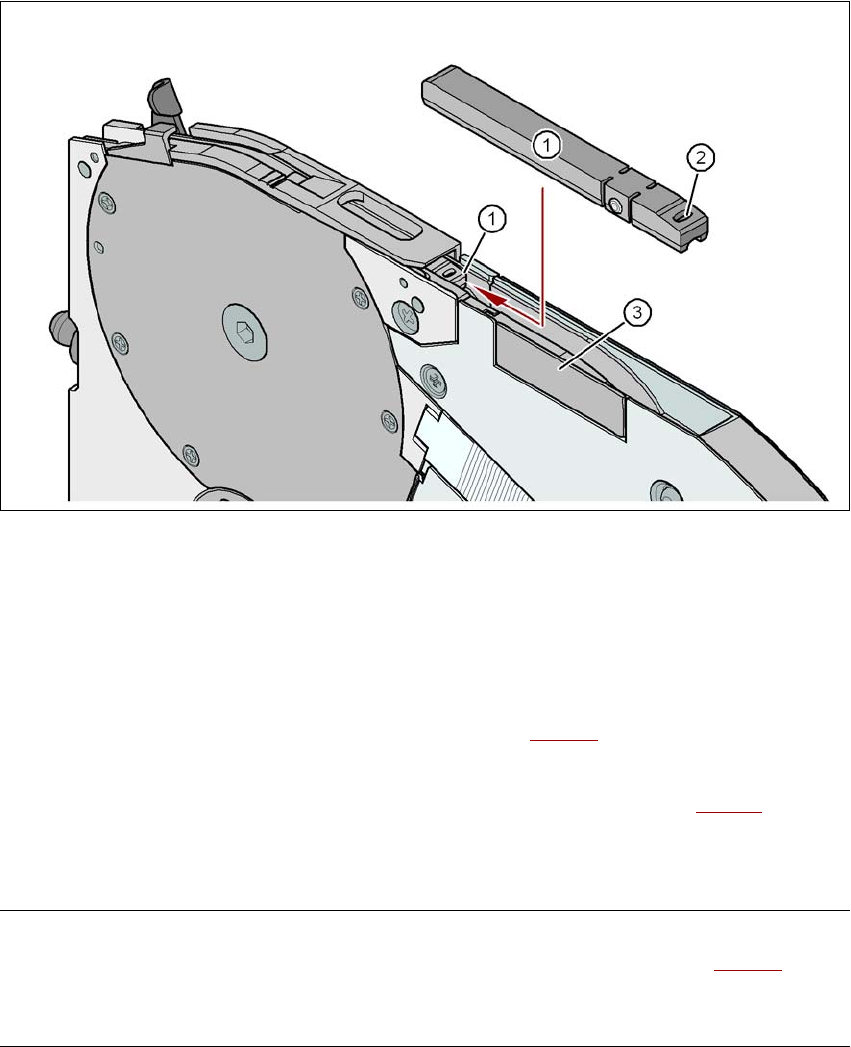

Obr. 5.10 - 8 8 mm X-podavač - podpěra pásu a senzor spoje
(1) Podpěra pásu, vyjímatelná
(2) Oválný otvor v podpěře pásu
(3) Místo montáže senzoru spoje
8 mm X-podavač je vybaven podpěrou pásu (pos. 1 na obr. 5.10 - 8
). V případě potřeby ho lze
snadno vyjmout.
→ Zasuňte čepel hodinářského šroubováku do oválného otvoru (pos. 2 na obr. 5.10 - 8
) podpěry
pásu a vytáhněte podpěru pásu proti směru pohybu transportu pásu.
→ Při vkládání podpěry pásu dbejte na to, aby zaklapl ve své správné poloze.
POKYN 5
U všech součástek od 0402 a menších vložte vždy podpěru pásu (pos. 1 na obr. 5.10 - 8
) do 8
mm X-podavače. Tak docílíte konstantní odebírací výšku a zmenšíte na minimum časové ztráty
potřebné pro korekce odebíracích výšek.
Úkoly na stroji Návod k obsluze SIPLACE X-série
Montáž podavačů Od verze software SR.70x.xx Vydání 01/2011
336
5.10.4.5 Senzory spoje pro X-podávací moduly pásů
Na X-podavače lze doplnit senzor spoje. Senzor je ve dvou provedeních:
Senzor spoje pro 8 mm a 12 mm X-podavače pásu
Senzor spoje pro 16 mm až 88 mm X-podavače 5
Senzor spoje se instaluje na místo označené posicí 3 na obr. 5.10 - 8
, strana 335.
Lze dodat i moduly podavačů pásů s již nainstalovanými senzory spoje (viz odstavec 3.9.2
od
strany 174
).
5.10.5 Seřízení X-podavače
Seřízení X-podavače je popsáno v příručce Jobguide.
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Dbát na LCD-displej a ukazatel stavu na podávacím modulu X
337
5.11 Dbát na LCD-displej a ukazatel stavu na podávacím
modulu X
X-podavače mají pro signalizaci provozních stavů barevný ukazatel stavu (pos. 6 na obr. 5.11 - 1)
a pro zobrazení textů LCD-displej (pos. 1 na obr. 5.11 - 1
).
5
Obr. 5.11 - 1 Tlačítko, LCD-displej a ukazatel stavu na X-podavači
(1) LCD-displej
(2) Tlačítko VPŘED
(3) Tlačítko ZPĚT
(4) Tlačítko FÓLIE
(5) Tlačítko NASTAV
(6) Ukazatel stavu, vícebarevný
5.11.1 Ukazatel stavu
– Zelená:
Podávací modul je připraven k provozu a je zahrnut v aktuální výstroji.
– Oranžová:
Je signalizováno varování. Text varování se zobrazí na LCD-displeji.
– Červená:
Došlo k selhání. Chybové hlášení je zobrazeno na LCD displeji.
– Vypnuto:
Podávací modul není obsažen v aktuální výstroji.
