Návod k obsluze SIPLACE X-série Technická data automatu Od verze software SR.70x.xx Vydání 01/2011 Rozm ě ry a váha 113 3.3.3 Výška vyklopené ho ochranného krytu 3 3 3 3 Obr . 3.3 - 5 Výška vyklopeného ochranného kr ytu …
Technická data automatu Návod k obsluze SIPLACE X-série
Rozměry a váha Od verze software SR.70x.xx Vydání 01/2011
112
3.3.2.4 Rozměry automatu X2
3
3
3
3
3
Obr. 3.3 - 4 Rozměry automatu X2 (základní stroj) v milimetrech
(T) Směr transportu desek
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Rozměry a váha
113

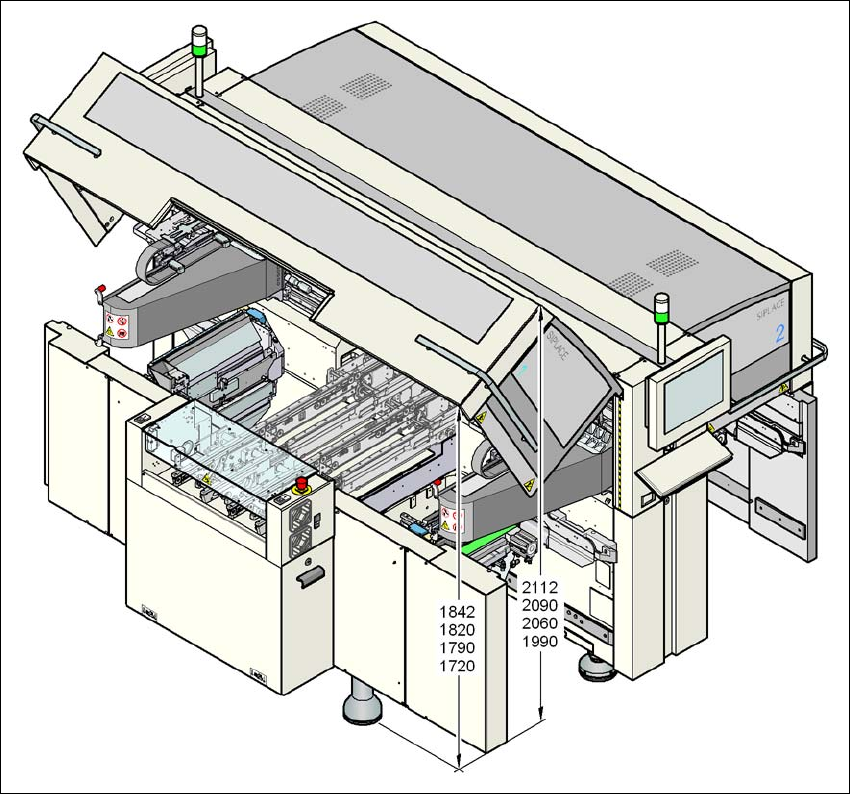

3.3.3 Výška vyklopeného ochranného krytu
3
3
3
3
Obr. 3.3 - 5 Výška vyklopeného ochranného krytu - rozměry v milimetrech
Technická data automatu Návod k obsluze SIPLACE X-série
Rozměry a váha Od verze software SR.70x.xx Vydání 01/2011
114
3.3.4 Odstup vozíku součástek při posuvu
3.3.4.1 Odstup vozíku součástek při posuvu na automatu X4I
3
3
Obr. 3.3 - 6 Odstup vozíku součástek při posuvu na automatu X4I
Odstup R vozíku součástek při posuvu na automatu X4 je:
– 600 mm při úchytech sklopených dolů
– 900 mm při úchytech sklopených nahoru
