2.5.4 Bezpečnostní pokyny pro kamery součástek hlavy TwinStar při
výměně osazovací hlavy
VÝSTRAHA 2
Při výměně osazovací hlavy TwinStar hlavou SpeedStar musí být demontovány kamery součás-
tek (stacionární P&P, typ 33, 55 x 45, a typ 25, 16 x 16) hlavy TwinStar, protože jinak koliduje
hlava Collect&Place s tělesy kamer.
2
Obr. 2.5 - 3 Bezpečnostní pokyny pro rozpoznávací moduly hlavy TwinStar při výměně osazovací hlavy
(1) Montážní poloha, kamera součástek (stacionární, P&P (typ 33) 55 x 45) například X3
(2) Montážní poloha, kamera součástek (stacionární, P&P (typ 25) 16 x 16) například X3
Montážní polohy pro veškeré osazovací automaty SIPLACE série X najdete v odstavci 3.8.2
,
od strany 162
. 2
Bezpečnost práce Návod k obsluze SIPLACE X-série
Bezpečnostní pokyny k provozu automatu Od verze software SR.70x.xx Vydání 01/2011
68
2.5.5 Bezpečnostní pokyny pro montáž a demontáž vozíku KS
(konstrukčních součástek)
VÝSTRAHA
Z bezpečnostních důvodů (nebezpečí zmáčknutí) smí provádět montáž nebo demontáž vozíku
součástek vždy pouze jedna osoba.
2

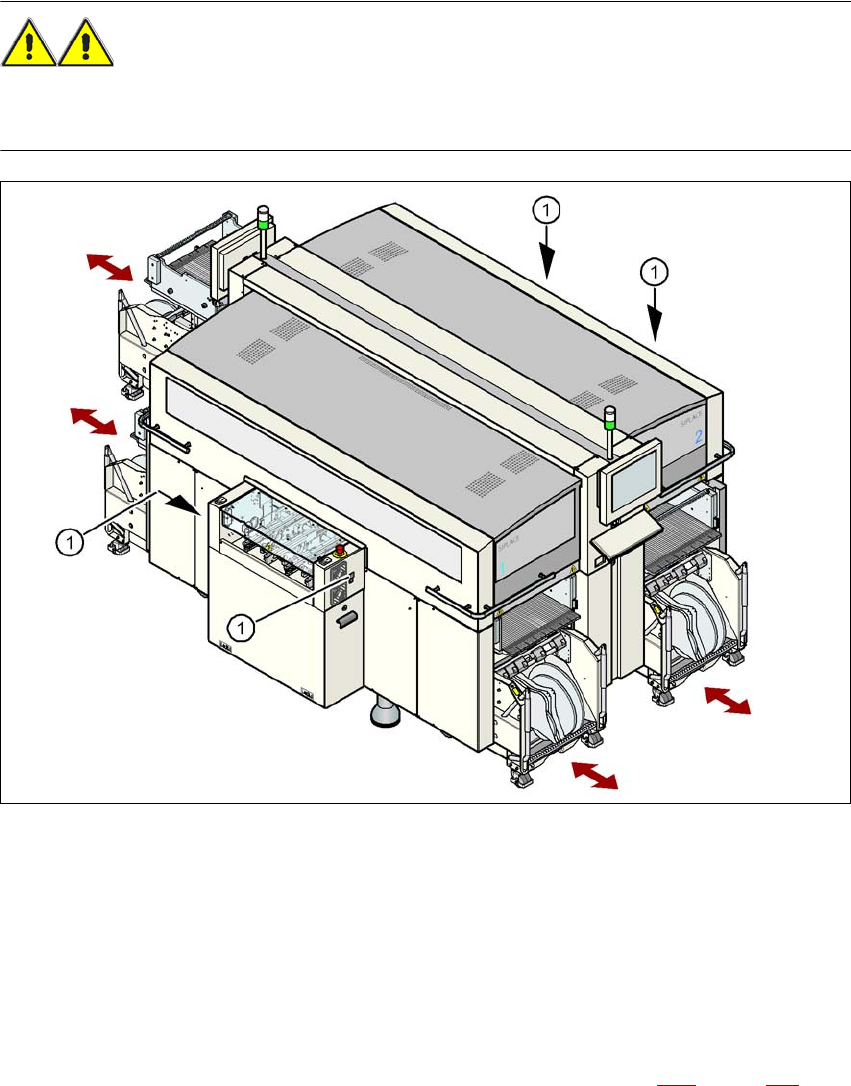

Obr. 2.5 - 4 Tlačítko na vstupní a výstupní straně pro montáž a demontáž vozíku KS
2
(1) Tlačítko na vstupní a výstupní straně pro montáž a demontáž vozíku KS
2
Bezpečnostní koncepce výměny vozíků součástek předpokládá, že obsluhující stlačí tlačítko
(pos. 1) na vstupní nebo výstupní straně automatu, aby se vozík součástek připojil nebo odpojil.
Tak je zajištěno, že obsluha stojí vždy během montáže nebo demontáže bočně na automatu.
Mimoto je možné připojení vozíku součástek pouze při uzavřených ochranných krytech.
Montáž a demontáž vozíku konstrukčních součástek je popsána v odstavci 5.15
, strana 344. Bez-
podmínečně dodržujte pokyny uvedené v tomto odstavci.
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Bezpečnostní pokyny k provozu automatu
69
2.5.6 Pokyn k EGB bezpečnosti automatů
Používejte výhradně pipety, které jsou označeny jako vodivé. Jen tak splníte předpoklady pro
EGB bezpečnost automatů.
2.5.7 Bezpečnostní pokyny pro vyprazdňování nádoby na odpady z pásů
Nádoby na odpady z pásů musí být pro vyprazdňování vytaženy z vozíku součástek. Přitom exis-
tuje nebezpečí přiskřípnutí prstů. Abyste tomu zabránili, dbejte prosím bezpečnostních pokynů v
odstavci 5.8.2
, strana 322.
2.5.8 Bezpečnostní pokyny pro správné nasazení odhazovací nádoby
Pro vyloučení kolize mezi osazovací hlavou a odhazovací nádobkou na součástky resp. pipety
dbejte následujících pokynů:
→ Dbejte na to, aby odhazovací nádoba správně seděla ve svém držáku.
→ Kontrolujte, zda odhazovací nádoba nevyčnívá nad držák.
POKYN 2
Pro každou odhazovací nádobu může být doinstalován senzor (viz odstavec 6.4
, strana 403),
který signalizuje správnou polohu odhazovací nádoby.
