Technická data automatu Návod k obsluze SIPLACE X-série Zobrazovací systém Od verze software SR.70x.xx Vydání 01/2011 166 3.8.4 Kamera sou č ástek st acionární P&P , ty p 33, 55 x 45, digitální 3.8.4.1 Konstrukce 3 O…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Zobrazovací systém
165
3.8.3 Kamera součástek C&P, typ 30, 27 x 27, digitální
3.8.3.1 Konstrukce
3

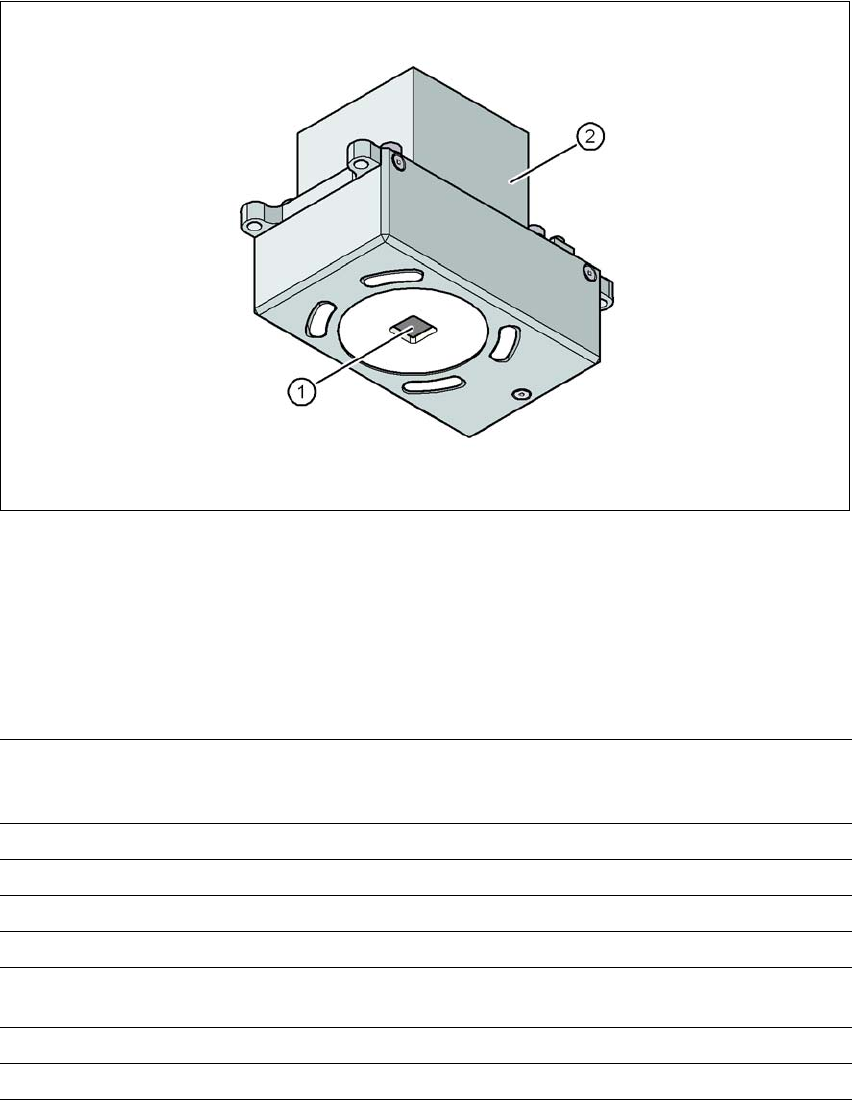

Obr. 3.8 - 4 Kamera součástek C&P, typ 30, 27 x 27, digitální
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
3.8.3.2 Technická data
3
Rozměr součástek 0,3 x 0,3 mm² až 27 x 27 mm²
Spektrum součástek 01005až 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. odstup nožiček 0,3 mm
Min. šířka nožiček 0,15 mm
Min. odstup pájecích bodů 0,25 mm pro součástky < 18 x 18 mm²
0,35 mm pro součástky 18 x 18 mm²
Min. průměr pájecích bodů 0,14 mm pro součástky < 18 x 18 mm²
0,2 mm pro součástky 18 x 18 mm²
Zorné pole 32 x 32 mm²
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
Technická data automatu Návod k obsluze SIPLACE X-série
Zobrazovací systém Od verze software SR.70x.xx Vydání 01/2011
166
3.8.4 Kamera součástek stacionární P&P, typ 33, 55 x 45, digitální
3.8.4.1 Konstrukce
3

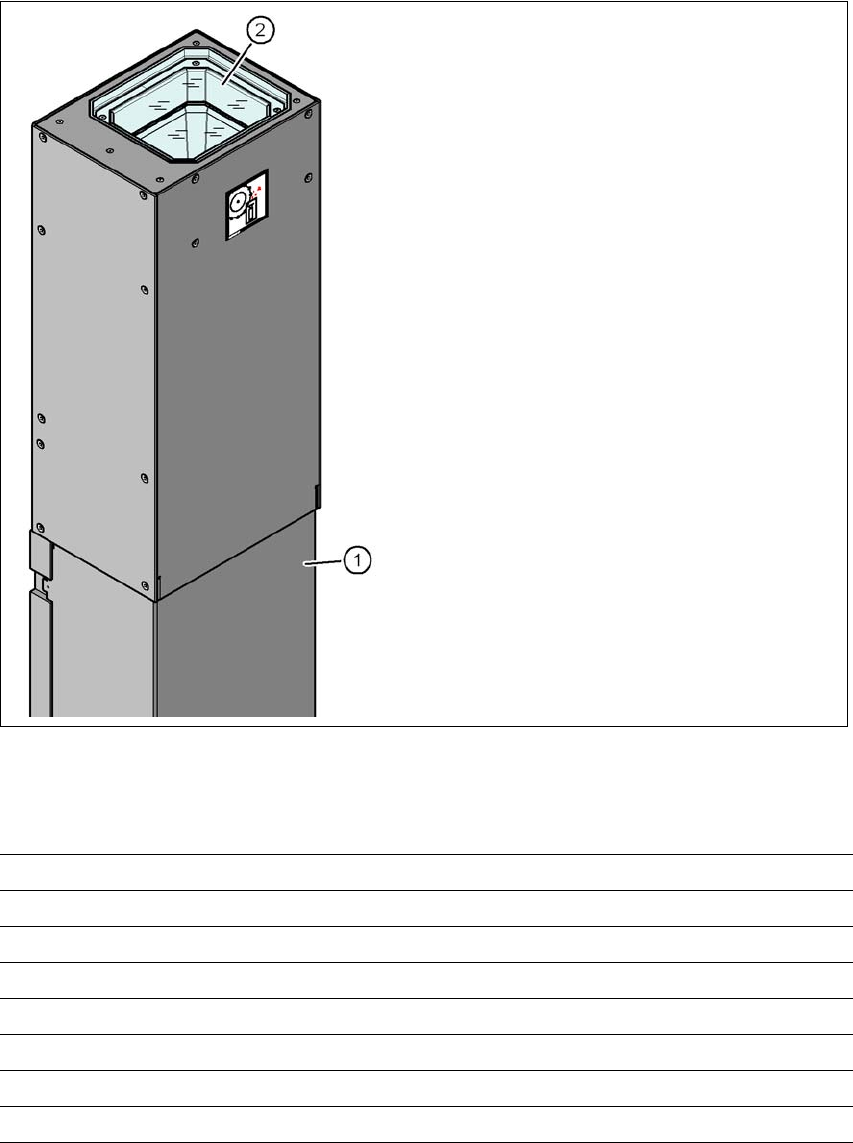

Obr. 3.8 - 5 Konstrukce kamery součástek, stacionární, P&P typ 33, 55 x 45, digitální
3.8.4.2 Technická data
3
(1) Těleso kamery s integrovanou kamerou
a zesilovačem kamery
(2) Skleněná deska - pod ní osvětlovací a
optické roviny
Rozměr součástek 0,5 x 0,5 mm² až 55 x 45 mm²
Spektrum součástek 0402, MELF, SO, PLCC, QFP, elektrolytické kondenzátory, BGA
Min. odstup nožiček 0,3 mm
Min. šířka nožiček 0,15 mm
Min. odstup pájecích bodů 0,35 mm
Min. průměr pájecích bodů 0,2 mm
Zorné pole 65 x 50 mm²
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Zobrazovací systém
167
3.8.5 Kamera desek, typ 34, digitální
3.8.5.1 Konstrukce
3
Obr. 3.8 - 6 Kamera desek, typ 34, digitální
(1) Optika kamery desek a osvětlení
(2) Zesilovač kamery
3.8.5.2 Technická data
3
Polohové značky desek Až 3 (jednotlivé obvody a vícenásobné panely),
až 6 u příslušenství "dlouhé desky" (příslušné značky jsou
vytvořeny programem optimalizace).
Místní polohové značky Až 2 na desku (mohou být různých typů)
Knihovna Až 255 polohových značek pro jednotlivý obvod
Zpracování obrazu Metoda detekce hran (Singular Feature) na bázi odstínů šedé
Druh osvětlení Čelní osvětlení (3 volně programované roviny)
Čas rozeznání
značky/vadné značky
20 ms - 200 ms
Zorné pole 5,78 x 5,78 mm²
Vzdálenost ohniskové roviny 28 mm
