Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série Instalace automatu Od verze software SR.70x.xx Vydání 01/2011 228 4.3.3 Nástroje a p omocné prost ř edky Pro výškové nastavení auto matu pot ř ebujete násled…
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
227
4.3 Instalace automatu
4.3.1 Transportní výšky desek automatu
Automat lze nastavit na následující transportní výšky desek:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (standartní výška) 4
950 mm ± 15 mm (SMEMA-výška) 4
POKYN 4
Transportní výška desek znamená vzdálenost mezi horní hranou řemenu transportu desek a
spodní hranou nohy stroje.
4.3.2 Výstražné pokyny
NEBEZPEČÍ 4
Instalovat automat a uvést ho do provozu je povoleno pouze technikům ASM AS nebo certifiko-
vaným osobám.
→ Přitom dbejte platných bezpečnostních předpisů.
→ Pro montáž nohou stroje si nikdy nelehejte pod automat. Všechny konstrukční skupiny a díly
lze namontovat z volných prostorů pro stoly součástek. Pokud byste přesto museli provádět
montážní práce na spodku automatu, musíte si ho vhodným způsobem dodatečně zajistit.
Samotný vysokozdvižný vozík není jako opěra přípustný!
→ Dbejte na to, aby byly portály nastaveny nad transportní oblast desek, abyste měli během
montáže místo nad hlavou. Vyloučíte tak riziko zranění.
→ Pro výškové nastavení automatu jsou potřebné dvě osoby:
– jedna osoba provádí potřebné montážní práce,
– druhá osoba sleduje stabilitu automatu zvednutého při montáži.
→ Pro ochranu Vašich nohou noste speciální zesílenou obuv. Jedna noha stroje váží cca 20 kg.
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
228
4.3.3 Nástroje a pomocné prostředky
Pro výškové nastavení automatu potřebujete následující nástroje a pomocné prostředky:
– Montážní otevřený klíč SW 36, číslo výrobku 00096286-01
Klíč 36 pro stavěcí šrouby M24x2x120 pro výškové nastavení nohou stroje 4
– Hákový klíč 135 - 145 pro nastavení prostředních nohou stroje
Číslo výrobku 00376519-xx 4
– Jednostranný klíč SW 65, číslo výrobku 00353827-01
velikost klíče 65 pro šestihrannou kontramatici M24 na prostřední noze stroje 4
– Imbusový klíč, velikost 10, č. výr. 00373926-01
pro imbus šrouby M12x80 pro připevnění distančních dílů prostředních nohou stroje 4
– Imbusový klíč, velikost 19, č. výr. 00373928-01
na imbus šrouby M24x90 pro provizorní upnutí upínek čtyř vnějších nohou stroje 4
– Momentový klíč se šestihrannou koncovkou, velikost 19, moment dotažení 130 Nm
při konečné montáži čtyř vnějších nohou stroje
– Vysokozdvižný vozík
Délka vidlic: Min. 1800 mm 4
Nosnost: Min. 6000 kg 4
Vzdálenost vidlí: viz obr. 4.3 - 1
, strana 229 4
– Vodováha stroje: Přesnost 0,02 mm/m
– Systém transportu na vzdušných vacích: SIPLACE HSxx, číslo výrobku 00119002-xx
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
229
4.3.4 Přednastavení transportní výšky desek
→ Zasuňte vidle vysokozdvižného vozíku pod automat podle obr. 4.3 - 1.
4

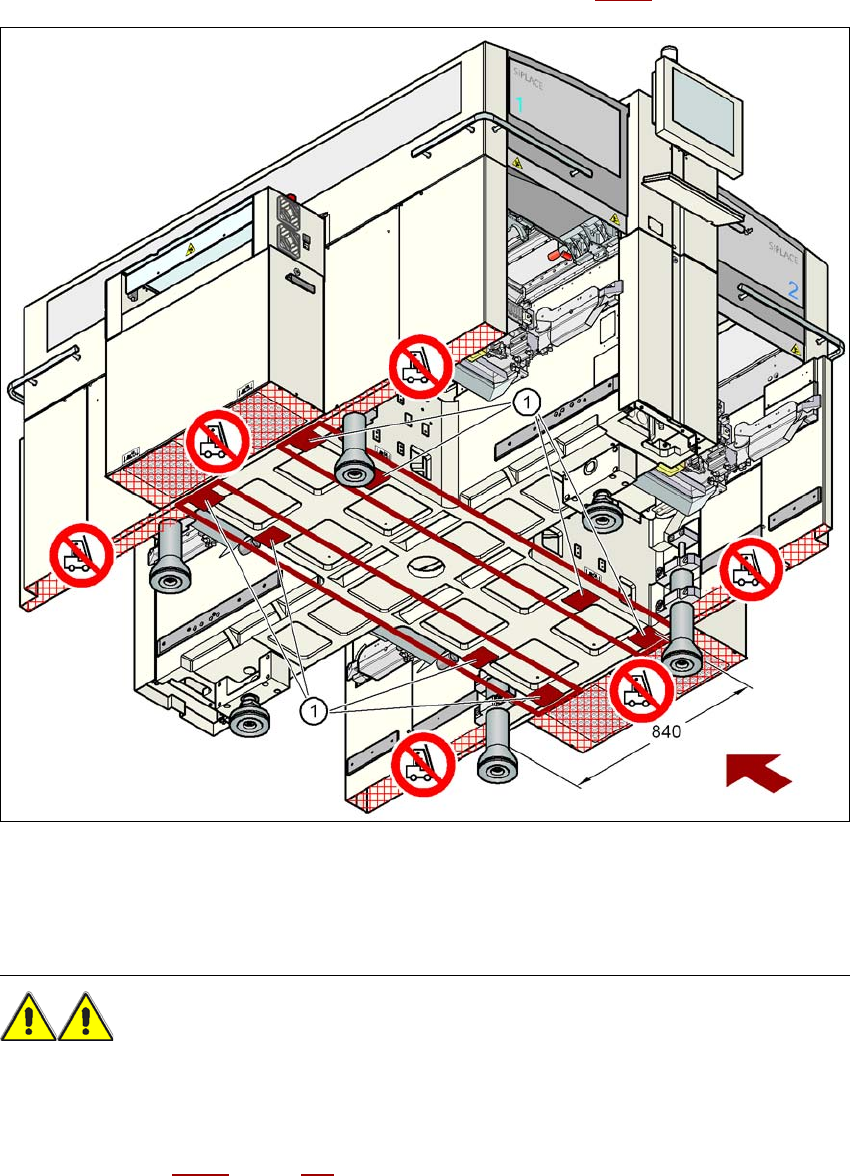

Obr. 4.3 - 1 Opěrné plochy - vidle paralelně ke směru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
VÝSTRAHA 4
Aby byla vyloučena nevratná poškození automatu, je třeba před zvednutím automatu důsledně
dbát následujících bodů:
– Vidle smí být rozevřeny pouze tak, že se nachází uvnitř oblasti obou nohou stroje (opěrné
plochy viz obr. 4.3 - 1
, strana 229). Vzdálenost mezi nohami stroje je 776 mm. Je výslovně
