Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
238
→ Demontujte kryty kabelů (pos. 3 a 5 na obr. 4.3 - 7, strana 237) ze stěn (pos. 1 na obr. 4.3 -
7, strana 237) výstupního transportu.
→ Nasaďte bočnici (pos. 1 na obr. 4.3 - 7
, strana 237) opatrně na bočnici transportu na zpraco-
vání (pos. 2 na obr. 4.3 - 7
, strana 237).
POZOR 4
Dbejte na to, aby nebyl odstřižen žádný kabel světelných závor nebo hnacích motorů.
→ Každou bočnici připevněte pomocí 4 imbusových šroubů M6x16 a příslušných podložek
(pos. 7 na obr. 4.3 - 7
, strana 237).
→ Zapojte elektrické kabely světelných závor a hnacích motorů.
→ Připevněte kryty kabelů (pos. 3 a 5 na obr. 4.3 - 7
, strana 237).
→ Zasuňte šestihrannou hřídel (pos. 9 na obr. 4.3 - 7
, strana 237) do hnací jednotky (pos. 10 na
obr. 4.3 - 7
, strana 237).
→ Dbejte na to, aby vedení šestihranné hřídele (pos. 8 na obr. 4.3 - 7
, strana 237) vždy ukazo-
valo na tu bočnici, na které je připevněna hnací jednotka (pos. 10 na obr. 4.3 - 7
, strana 237).
4.3.7 Namontovat montážní sadu na výstupní straně desek
4.3.7.1 Nástroje
– Sada imbusových klíčů, DIN 911
–Klíče stroje
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
239
4.3.7.2 Montáž
4

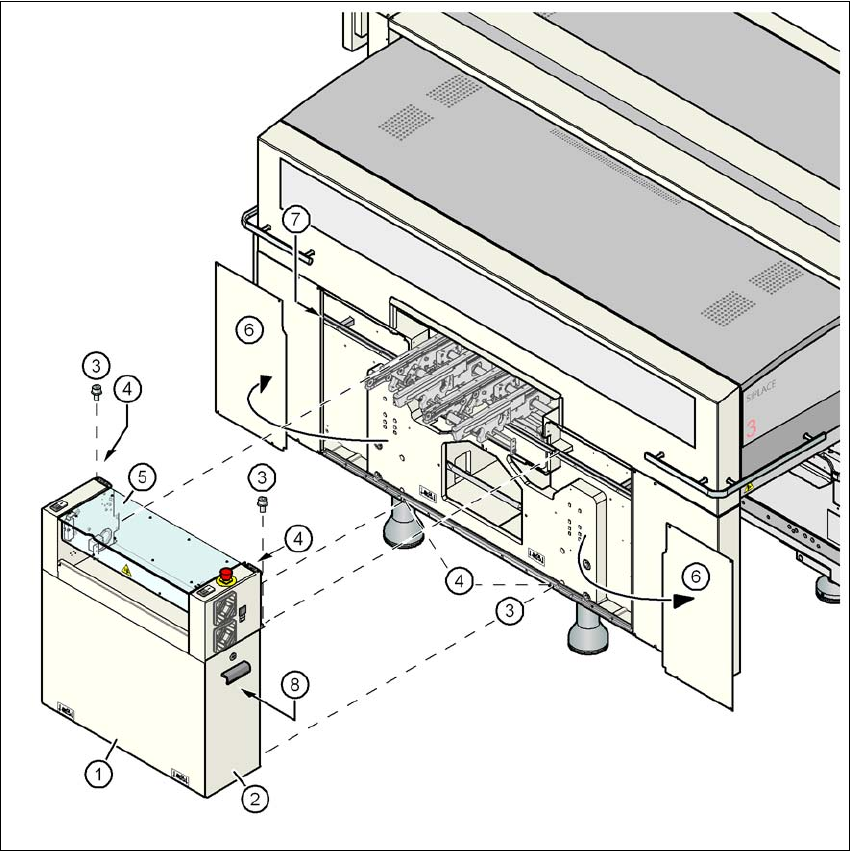

Obr. 4.3 - 8 Namontovat montážní sadu na výstupní straně desek
(1) Montážní sada
(2) Dveře
(3) Imbusové šrouby DIN 912, M6x16 a podložky
(4) Zemnící přípoj
(5) Kryt transportu
(6) Boční plech, demontovaný
(7) Zásuvná lišta
(8) Jednotka osy portály 1 a 3 (X2), Jednotka osy portál 3 (X3) nebo jednotka osy portály
2 a 3 (X4)
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
240
→ Odstraňte oba boční plechy (pos. 6 na obr. 4.3 - 8, strana 239).
POZOR 4
Nevyšroubujte hned úplně tři spodní šrouby, ale pouze je uvolněte, aby boční plech nespadl.
→ Uvolněte z bočního plechu zemnící kabel.
→ Odstraňte oboje dveře (pos. 2 na obr. 4.3 - 8
, strana 239) z montážní sady (pos. 1).
POKYN: 4
Pro vyloučení poškození doporučujeme, aby při montáži montážní sady pomáhala druhá
osoba.
→ Odstavte jednotku os (pos. 8 na obr. 4.3 - 8
, strana 239) bočně na automat, abyste měli dost
místa pro montáž montážní sady (pos. 1 na obr. 4.3 - 8
, strana 239).
→ Dbejte přitom na to, aby se kabel k jednotce os nenapínal.
→ Zvedněte montážní sadu (pos. 1 na obr. 4.3 - 8
, strana 239) na rám stroje a napolohujte ji tak,
aby montážní úhelník doléhal na montážní lištu (pos. 7 na obr. 4.3 - 8
, strana 239).
POZOR 4
Dbejte na to, aby montážní sada nekolidovala se šestihranným hřídelem transportu desek a
aby se šestihranná hřídel neohla.
→ Montážní sadu připevněte pomocí 4 imbus šroubů M6x16 a podložek (pos. 3 na obr. 4.3 - 8
,
strana 239
).
