Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Ovládací plocha
305
5.5 Ovládací plocha
Ovládací plocha je rozdělena na v následujícím popsané oblasti.
Jako příklad zde vidíte ovládací plochu v náhledu "Produkce" stroje X4I.
5

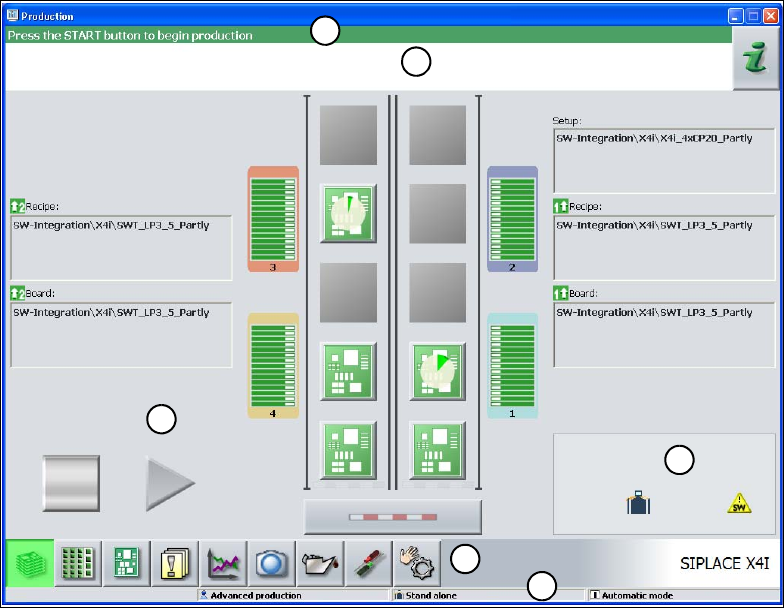

Obr. 5.5 - 1 Komponenty ovládacího plochy v náhledu "Produkce" (na příklad u SIPLACE X4I)
(1) Řádka záhlaví
(2) Stavové pole (zobrazování stavu a chyb)
(3) Oblast zpracování / oblast zobrazení
(4) Lišta se symboly
(5) Informační řádka
(6) Zobrazení změněných konfigurací a přídavných příslušenství, např. provoz s čárovým kódem
5.5.1 Stavové pole
Ve stavovém poli se zobrazují aktuální stav stroje, naposledy vyskytlé chyby a akce, které se mají
provést.
Na pravé straně stavového pole se zobrazují podle stavu následující symboly:
1
2
3
4
5
6
Úkoly na stroji Návod k obsluze SIPLACE X-série
Ovládací plocha Od verze software SR.70x.xx Vydání 01/2011
306
(zelená) Spouští kontextovou nápovědu k aktuálnímu náhledu. Všechny ovládací elementy náh-
ledu jsou krátce vysvětleny
(červená) Spouští systém nápovědy, zobrazuje možné příčiny aktuálních chyb a opatření pro
jejich nápravu (viz odstavec 5.6.1
, strana 313).
Otevírá dialogové okno, ve kterém jsou zobrazeny: zdroj chyby, chybové hlášení a datum a čas
výskytu chyby (viz odstavec 5.6.1
, strana 313). Odtud může být také vyvolána nápověda k aktu-
ální chybě.
Vymaže chybu aktuálně zobrazenou na stavovém poli.
5.5.2 Oblast zobrazení a zpracování
V této oblasti se zobrazují spínací plochy pro zapnutí(nastavení)/vypnutí funkcí, obecné infor-
mace o desce, výbavě, dávce a jiné pokyny.
Animované a různě zbarvené objekty znázorňují procesy nebo stavy (např. zpracování, stanoviš-
tě prázdné atd.).
V náhledu "Produkce" (základní náhled) jsou signalizovány určité provozní stavy (zpracování,
chyba atd.).
Zastavení zpracování. Aktuální proces osazování se zastaví.
Pokračování ve zpracování. Osazování desek se spustí nebo pokračuje.
Řádkový graf časového postupu
Pro každou desku se zobrazuje, jak daleko je proces osazování.
Deska se zpracovává
Deska je systémem převzata a zpracovává se. Tmavě zelený symbol desky se zobrazuje jako spí-
nací plocha.
Přerušení zpracovávání desky
Pokud bylo zpracovávání desky přerušeno, zobrazí se symbol desky v červené barvě.
Deska musí být zkontrolována
Pokud je deska na výstupním pásu a stav desky musí být zkontrolován obsluhou, zobrazí se sym-
bol desky ve žluté barvě.
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Ovládací plocha
307
5.5.3 Lišta se symboly
V liště symbolů jsou spínací plochy hlavních funkcí software stanice.
S jejich pomocí můžete přepnout ovládací plochu do jiných náhledů a z nich používat další funkce
(viz odstavec 5.5.5
, strana 310).
5

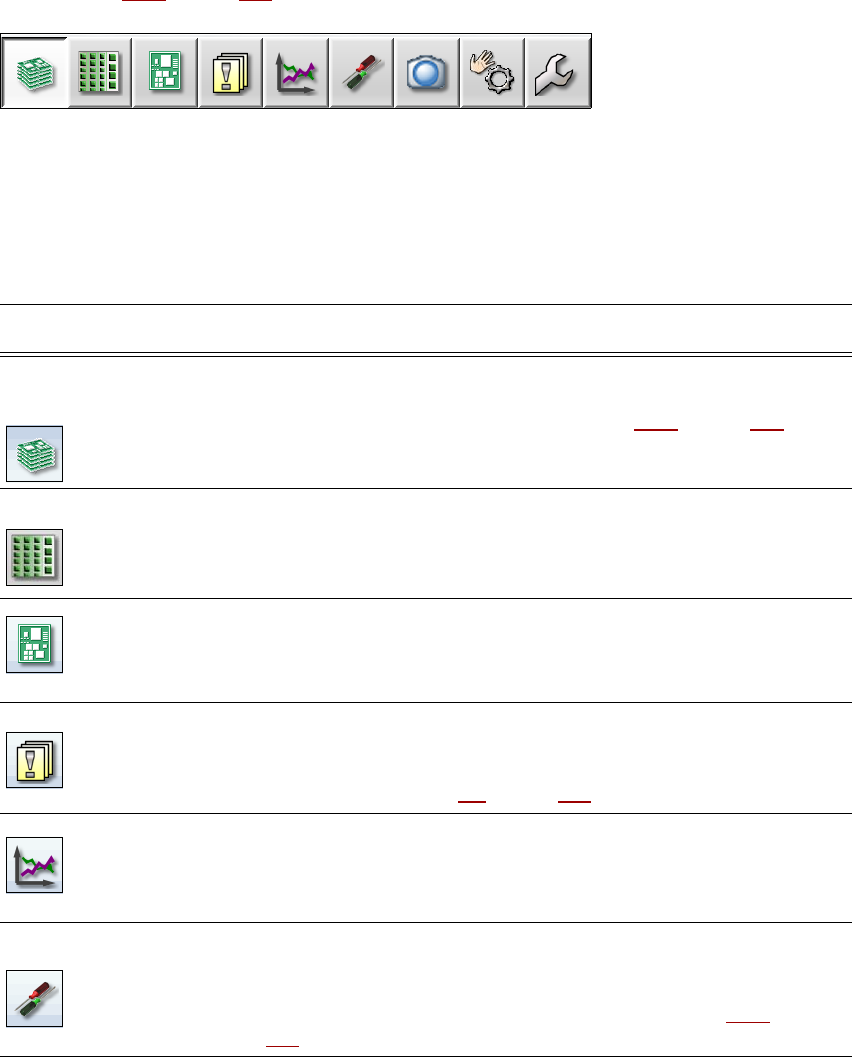

Obr. 5.5 - 2 Lišta se symboly
Spínací plochy se mění podle konfigurace a podle nastavené úrovně ovládání. Některé náhledy
jsou k dispozici jen ve vyšších úrovních ovládání.
V následující tabulce jsou krátce popsány spínací plochy a hlavní funkce.
5
Symbol Náhled Popis
Produkce
(základní náhled)
Zobrazení stavu stroje pro nejčastěji prováděné úlohy během
výroby.
Zobrazení provozních stavů viz odstavec 5.5.2
, strana 306.
Zobrazení stanovišť, název vybavení, název dávky, změny konfi-
gurace a přídavného příslušenství.
Podavače,
konstrukční sou-
částky a pipety
Lze vyvolat vybavení pro každé ze 4 stanovišť jednotlivě.
Zkontrolovat a vybavit podavače, součástky a pipety.
Naučení se(teachen) tvarů těles a tvarů tašek součástek.
Zobrazení kontroly stavu naplnění.
Desky plošných
spojů (DPS)
Zobrazení desek a seznam osazovacích poloh.
Kontrola a seřízení desek a součástek.
Učení se(teachen) značek.
Zprávy Zobrazení zpráv k aktuálním a dřívějším událostem. Zprávy jsou
rozlišeny podle jejich druhu. Lze vyvolat tabulky chyb stop, chyb
transportu, chyb stroje, obecných chyb a zřetězených chybových
hlášení (viz odstavec 5.6
, strana 312).
Statistika Zobrazení statistiky zahrnující výkon, kvalitu a odhozený materiál.
Zobrazení výkonu strojů a desek.
Spuštění OIS (Operator Information System), bližší informace viz
dokumentace k OIS.
Nastavení Obsahuje všechna nastavení a příslušenství.
Nastavení úrovně ovládání, jazyka ovládací plochy.
Zobrazení a změny nastavení stroje, nastavení uživatele, příslu-
šenství stroje a příslušenství software, viz odstavec 5.5.5
, strana
310
.
