Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu 265 4.3.12.3 Jednotka PC-box pro SIPLACE X4I - konektorové p ř ípoje n a zadní stran ě 4 4 4.3.…

100%1 / 450
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
264
4.3.12.2 Jednotka PC-box pro SIPLACE X4I - konektorové přípoje na čelní straně
4
→ Zkontrolujte ještě následující konektory:
4
Jednotka PC-box
(obr. 4.3 - 20
, strana 263)
Konektor
Připojovací kabel
PokynKonektor Kabel
X0pr
a
X0pr 03009778 Zastrčit až na doraz
X1pr
a
X1pr 03009838 Zastrčit až na doraz
X2pr
a
X2pr 03009755 Zastrčit až na doraz
X3pr
a
X3pr 03009756 Zastrčit až na doraz
X0ps
a
X0ps 03009798 Zastrčit až na doraz
X1ps
a
X1ps 03009818 Zastrčit až na doraz
X2ps
a
X2ps 03009757 Zastrčit až na doraz
X3ps
a
X3ps 03009758 Zastrčit až na doraz
X6pc X6pc 03010478 Zastrčit až na doraz
X7pc X7pc 03051751 Zastrčit až na doraz
X8pc X8pc 03051752 Zastrčit až na doraz
X9pc
b
X9pc 03051753 Zastrčit až na doraz
X10pc
b
X10pc 03051754 Zastrčit až na doraz
X6pn X6pn 03010051 Zajistit pomocí šroubů
X7pn X7pn 03010059 Zajistit pomocí šroubů
X4pv X4pv 03051749 Zajistit pomocí šroubů
X5pv X5pv 03051750 Zajistit pomocí šroubů
a) Tento konektor je připraven pro kamery.
b) Při použití dotykového monitoru.
Jednotka PC-box
(obr. 4.3 - 20
, strana 263)
Konektor
Konektor Kabel
X1pc X4rz (PC-box - zadní strana) 03072177-W1
X4pc X1pv 03051747
X6pv X4rz (PC-box - zadní strana) 03072177-W2
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
265
4.3.12.3 Jednotka PC-box pro SIPLACE X4I - konektorové přípoje na zadní straně
4
4
4.3.12.4 Instalace jednotky PC-box na SIPLACE X4I
→ Připojte žlutozelený zemnící kabel k boxu zásuvného PC modulu tak, jako je zobrazeno na
obr. 4.3 - 16
, strana 257.
→ Propojte konektorové přípoje na zadní straně jednotky PC-box (viz odstavec 4.3.12.3
).
→ Zvedněte opatrně jednotku PC-box na kolejničky z montážní sady.
→ Dejte pozor na to, abyste neskřípli žádný kabel.
→ Zasuňte jednotku PC-box na doraz do montážní sady.
→ Propojte konektorové přípoje na čelní straně jednotky PC-box (viz odstavec 4.3.12.2
, strana
264
).
→ Zajistěte kabely na čelní straně pomocí stahovacích pásek.
→ Zajistěte jednotku PC-box pomocí imbus šroubů.
→ Připevněte zemnící kabel ke dveřím (pos. 2 na obr. 4.3 - 15
, strana 254) tak, jak je to zobra-
zeno na obr. 4.3 - 16
na straně 257.
→ Zablokujte dveře.
Jednotka PC-box
(obr. 4.3 - 20
, strana 263)
Konektor
Připojovací kabel Poznámka
Konektory jsou dosažitelné
ze zadní strany
Konektor Kabel
X3rz X3rz 03050907 Zastrčit až na doraz
X10rz X10rz 03056891 Zastrčit až na doraz
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
266

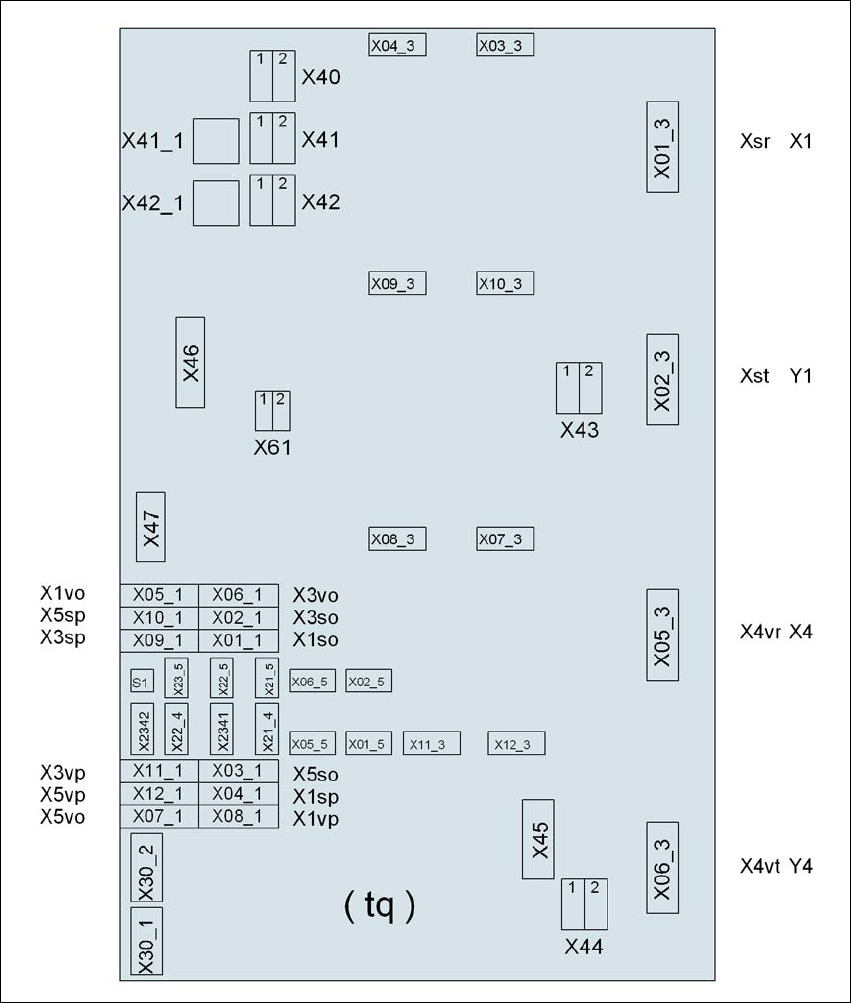

4.3.13 Instalace jednotky osy
4.3.13.1 Jednotka osy X4I, X4, X3 (portál 1 a portál 4) - elektrické přípoje
4
Obr. 4.3 - 21 Jednotka osy X4I, X4, X3 (portál 1 a portál 4), zadní strana - připojení konektoru
Konektor
Konektor
Konektor
