Návod k obsluze SIPLACE X-série Rozší ř ení stanice Od verze software SR.70x.xx Vydání 01/2011 3D-senzor koplanarity 413 6.9.3 Popis 3D senzor koplanarity již nepr acuje s laserovými bodovými zdroji sv ě tla, ale s laser…
Rozšíření stanice Návod k obsluze SIPLACE X-série
3D-senzor koplanarity Od verze software SR.70x.xx Vydání 01/2011
412
6.9.2 Označení automatu výstražným štítkem W216
VÝSTRAHA 6
–Při montáži 3D senzoru koplanarity musí být automat zařazen mezi lasery třídy 2.
– Označte přitom automat výstražným štítkem W216 "Laser třídy 2", číslo výrobku
03010316-xx.
– Výstražný štítek W216 nalepte na kryt vedle hlavního vypínače (viz poz. W216 na obr.
6.9 - 2).
6

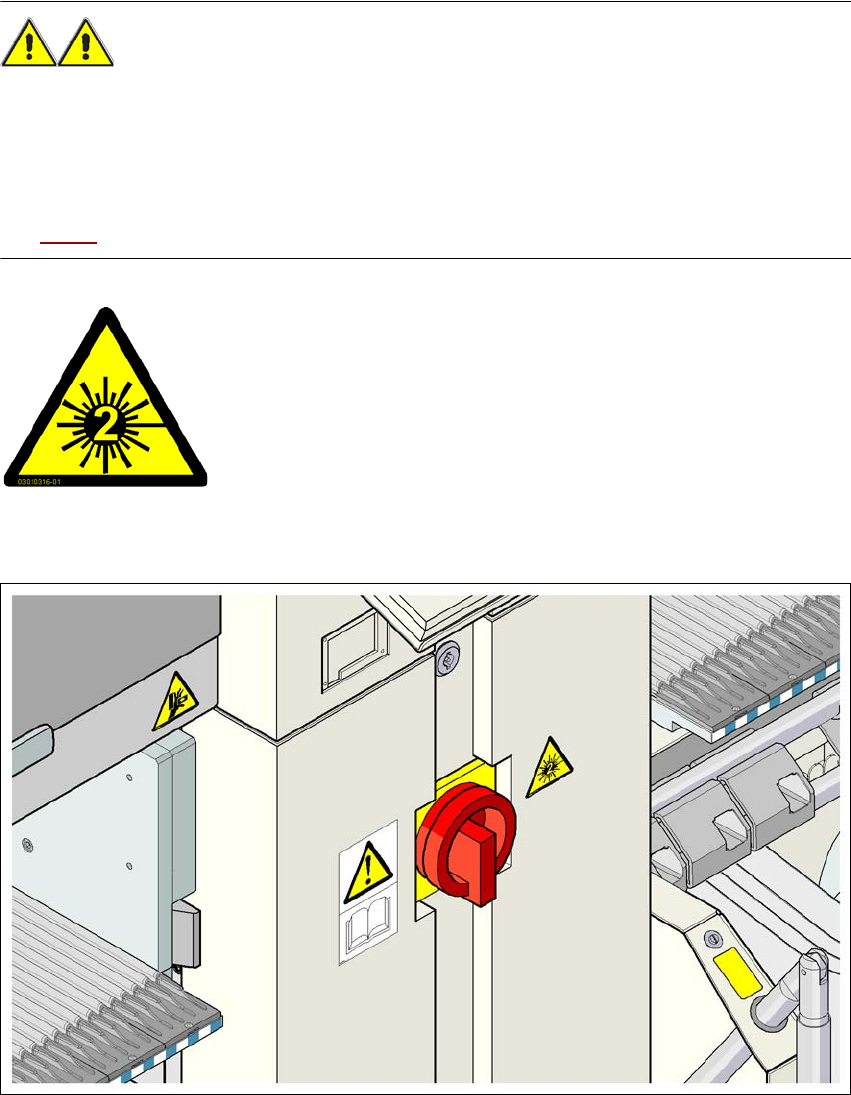

Výstražný štítek W216 "Laser třídy 2" na krytu vedle hlavního vypínače
číslo výrobku 03010316-01 (počet na automat: 1)
6
Obr. 6.9 - 2 Výstražný štítek W216 vedle hlavního vypínače
6
6
6
6
Laserové záření!
Nedívejte se do paprsku!
Laser třídy 2
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 3D-senzor koplanarity
413
6.9.3 Popis
3D senzor koplanarity již nepracuje s laserovými bodovými zdroji světla, ale s laserovou světelnou
čarou. Měřící proces spočívá na triangulačním principu. To umožňuje vytvořit a analyzovat výš-
kový profil dvourozměrného uspořádání přípojů součástek, např. BGA, QFP atd. Analýza posky-
tuje výsledky ke koplanaritě (rovina nasazení) a kolinearitě (přímka nasazení) nožiček součástek
nebo kuliček. 3D senzor koplanarity lze instalovat na osazovacích automatech SIPLACE X2, X3
a X4.
6

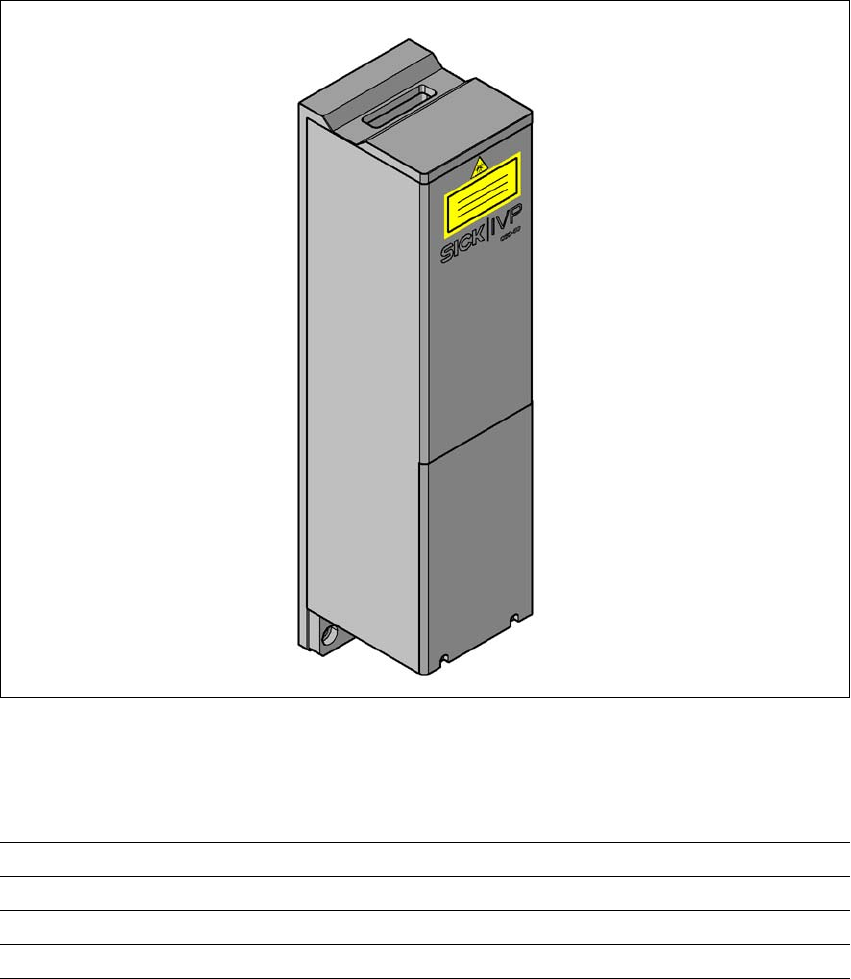

Obr. 6.9 - 3 3D-senzor koplanarity
6.9.4 Technická data
6
Konstrukční součástky QFP, SO, BGA, Gullwing, konektory
Přesnost
a
± 15 μm (3), ± 20 μm (4)
Maximální velikost součástek 50 x 50 mm²
Maximální výška součástek 17 mm
Rozšíření stanice Návod k obsluze SIPLACE X-série
3D-senzor koplanarity Od verze software SR.70x.xx Vydání 01/2011
414
6.9.5 Omezení
– Rozeznávání nožiček nebo pájecích bodů se může zhoršit, pokud je povrch zoxydovaný
nebo lesklý.
– Následující součástky nelze změřit: PLCC, SOJ, pouzdra, Chip, Bare Die, Moulded, Melf,
ECV, DPack, CCGA, stínící plechy, součástky s přípoji pouze na spodní straně
6.9.6 Pokyny pro instalaci
Pokud instalujete 3D senzor koplanarity, dbejte následujících bodů:
– 3D senzor koplanarity lze instalovat jen na automaty SIPLACE, které jsou vybaveny jednot-
kou osy A364 a PC boxem. Dodatečné vybavení automatu jednotkou osy A363 není možné.
– 3D senzor koplanarity může být provozován jen společně s hlavami TwinHead nebo High-
Force Head.
– 3D senzor koplanarity nemůže být instalován, pokud je v této oblasti osazování instalována
hlava Collect & Place.
– Na každém automatu může být instalován jen jeden 3D senzor koplanarity na následujících
stanovištích:
Tvary těles BGA
Min. průměr pájecích bodů
Min. odstup pájecích bodů
Min. počet pájecích bodů
400 m
800 m
6
Tvary těles Gullwing
Min. šířka nožiček
b
Min. odstup pájecích bodů
Min. počet pájecích bodů
300 m
500 m
5
Maximální velikost konektoru 120 x 20 mm²
Konektor (Gullwing)
Min. šířka nožiček
b
Min. odstup nožiček
Min. počet nožiček
300 m
500 m
5
Typ osazovací hlavy Hlava TwinHead (TH) nebo hlava High-Force Head (HFH)
Bezp. třída laseru
3D-senzor koplanarity
Osazovací automat
3B
2
a) Na pájecí bod/nožičku
b) Pro menší šířky nožiček kontaktujte prosím Vašeho místního produktového manažéra
