Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu Od verze software SR.70x.xx Vydání 01/2011 Infrastruktura místa instalace 219 4.2.2.2 P ř ípoj tlakového vzduchu na a utomatu 4 Obr . 4.2 - 1 P ř ipojení tla…
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Infrastruktura místa instalace Od verze software SR.70x.xx Vydání 01/2011
218
4.2.1.2 Mezní hodnoty vibrací
Automat není citlivý na otřesy podlahy. Přesto by měly být dodrženy následující mezní hodnoty
vibrací.
4
4
4
4
4
4.2.2 Napájení tlakovým vzduchem
4.2.2.1 Kontrola zdroje tlakového vzduchu
Zkontrolujte, zda zdroj tlakového vzduchu odpovídá specifikaci předepsané pro stroj (viz tabulku
v odstavci 3.2
, strana 105).
POKYN: 4
V dokumentaci "Síťová konfigurace (elektrika a pneumatika) pro zařízení SMD u zákazníků", čís-
lo výrobku 00191409-xx jsou popsána opatření, pro dosažení požadované specifikace.
→ Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Je zde nebezpečí zranění! 4
Parametr Hodnoty
Spektrální hodnota rychlosti kmitání 5 - 100 Hz
v < 250 µm/s
v
max
-hodnota v časovém průběhu
v
max
< 1,5 mm/s
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Infrastruktura místa instalace
219
4.2.2.2 Přípoj tlakového vzduchu na automatu
4

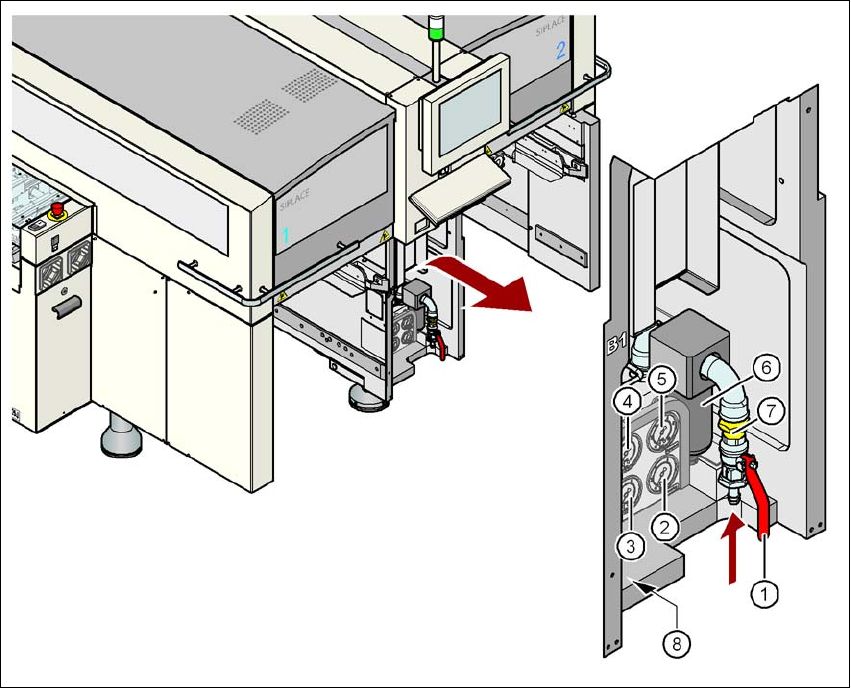

Obr. 4.2 - 1 Připojení tlakového vzduchu
(1) Uzavírací kohout v poloze "otevřeno" (AUF)
(2) Manometr pro napájecí tlak strojních komponent
Požadovaný tlak: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (rozsah 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometr pro napájecí tlak rozdělovačů portálů
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (rozsah 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometr pro napájecí tlak podavačů Bulkcase
Požadovaný tlak: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (rozsah: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometr vstupního tlaku
Požadovaný tlak: 0,5 - 1,0 MPa, 5 - 10 bar (rozsah: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtr tlakového vzduchu
(7) Přípoj tlakového vzduchu
(8) Imbus šroub pro upevnění pneumatického modulu
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Infrastruktura místa instalace Od verze software SR.70x.xx Vydání 01/2011
220
4.2.3 Síťové napájení
4
Obr. 4.2 - 2 Poloha síťového napájení na automatu
4
(1) Blokování
(2) Hlavní vypínač s pojistkou proti opakovanému zapnutí
(3) Kryt
