Technická data automatu Návod k obsluze SIPLACE X-série
Systém transportu desek Od verze software SR.70x.xx Vydání 01/2011
156
3
3
3
3
3
3
3
3
3.7.5 Možnosti konfigurace
3.7.5.1 Jednoduchý transport desek
Číslo výrobku 00119625-xx Jednoduchý modulový transport, 2380 mm
Číslo výrobku 00119626-xx Pevná strana transportu vpravo
Číslo výrobku 00119628-xx Pevná strana transportu vlevo
3.7.5.2 Flexibilní dvojitý transport desek
Číslo výrobku 00119627-xx Dvojitý modulový transport, 2380 mm
Číslo výrobku 00119626-xx Pevná strana transportu vpravo
Číslo výrobku 00119628-xx Pevná strana transportu vlevo
Druh transportu Synchronní nebo asynchronní
(lze vybrat v softwaru)
Osazovací obsah na druh transportu Stejný nebo rozdílný
Šířka desky na druh transportu Stejný nebo rozdílný
Rozeznání špatných značek Synchronní: standard, bez globální inkousto-
vé značky
Asynchronní: standard
Automatické přestavení šířky Synchronní: standard
Asynchronní: standard
a) Na přání.
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Systém transportu desek
157
3.7.6 Transport SIPLACE Quad Lane
Číslo výrobku 00119944-xx SIPLACE transport Quad Lane
3

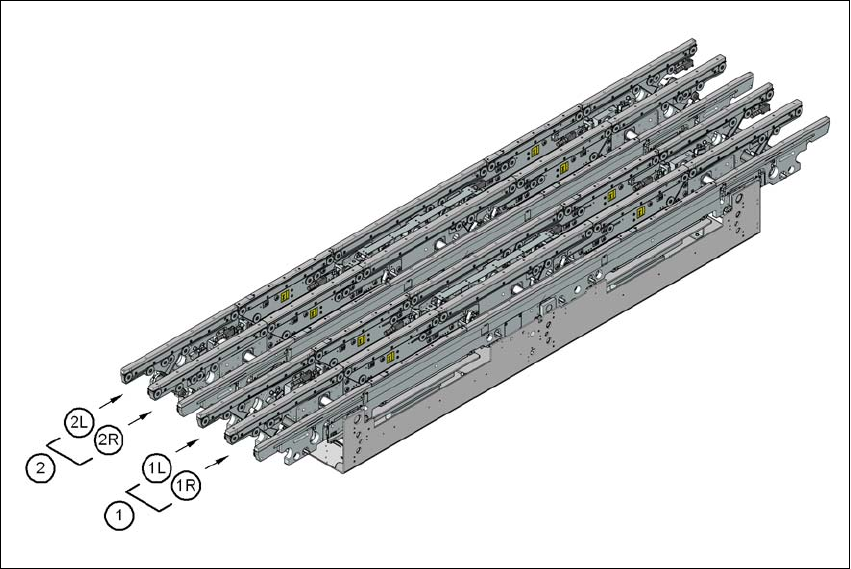

Obr. 3.7 - 5 Transport SIPLACE Quad Lane
(1) Skupina transportních stop 1
(1R) Transportní stopa 1, vpravo
(1L) Transportní stopa 1, vlevo
(2) Skupina transportních stop 2
(2R) Transportní stopa 2, vpravo
(2L) Transportní stopa 2, vlevo
3.7.6.1 Popis
Transport SIPLACE Quad Lane lze instalovat na osazovacích automatech SIPLACE X4I a
SIPLACE X4. Na tomto transportu lze současně zpracovávat až osm desek. Transportní stopy 1R
a 1L resp. 2R a 2L transportují desky v synchronním módu, zatímco skupiny transportních stop 1
a 2 mohou transportovat desky jak v synchronním tak také v asynchronním módu. Při transportu
Quad Lane jsou obě vnější strany pevné. Bez změn v hardware lze transport jen pomocí software
konfigurovat jako 1-stopý, 2-stopý nebo 4-stopý.
Technická data automatu Návod k obsluze SIPLACE X-série
Systém transportu desek Od verze software SR.70x.xx Vydání 01/2011
158
3.7.7 Šířky desek
3
3

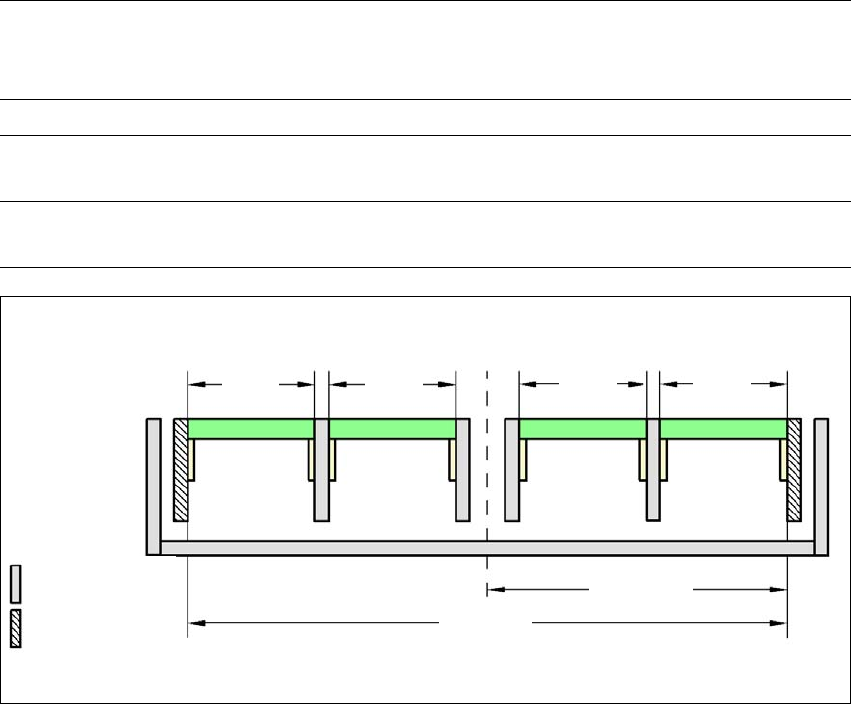

Obr. 3.7 - 6 Maximální šířky desek - Transportní hrany 535 mm pevné, transport SIPLACE Quad Lane
Druh transportu Šířka desky
Stopa 1R
[mm]
Šířka desky
Stopa 1L
[mm]
Šířka desky
Stopa 2R
[mm]
Šířka desky
Stopa 2L
[mm]
Transport SIPLACE Quad Lane Max. 114 Max. 114 Max. 114 Max. 114
Transport SIPLACE Quad Lane
v módu Dual Lane
Max. 178,5 Max. 178,5
Transport SIPLACE Quad Lane
v módu Single Lane
Max. 306,5
3
Max.
114 mm
3
267,5 mm
3
535 mm
3
Pohyblivá
transportní hrana
3
Pevná
transportní hrana
3
Max.
114 mm
3
Max.
114 mm
3
Max.
114 mm
3
Stopa 2L
3
Stopa 2R
3
Stopa 1L
3
Stopa 1R
