4.3.17 Integrace automatu do výrobní linky
→ Dbejte výstražných pokynů, které jsou popsány v odstavci 4.3.2, strana 227.
→ Nástroje a pomocné prostředky najdete v odstavci 4.3.3
, strana 228.
4.3.17.1 Nastavení vysokozdvižného vozíku
4

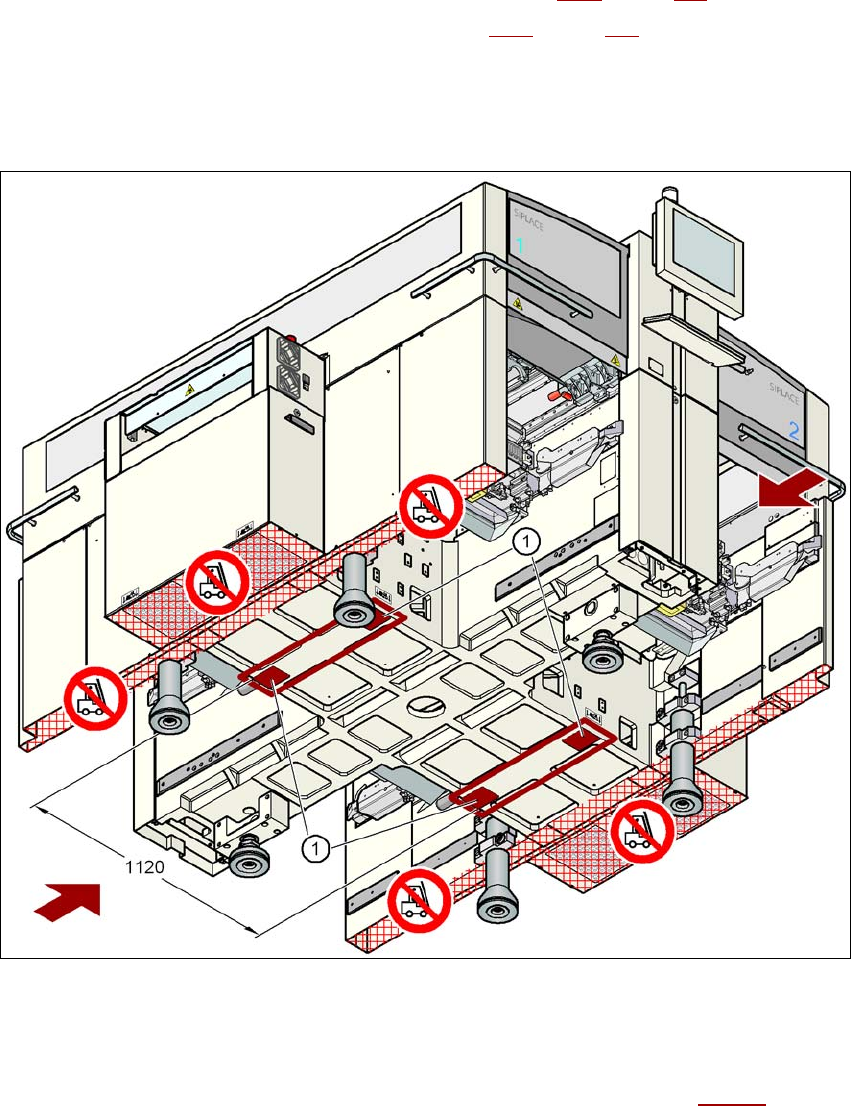

Obr. 4.3 - 29 Opěrné plochy - vidle napříč ke směru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
→ Postavte vysokozdvižný vozík napříč ke směru transportu desek a odsuňte vidle tak daleko
od sebe, aby dosedly rovnoměrně na opěrné plochy na automatu (viz obr. 4.3 - 29
).
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
277
VÝSTRAHA 4
Aby byla vyloučena nevratná poškození automatu, je třeba před zvednutím automatu důsledně
dbát následujících bodů:
– Vzdálenost mezi vidlemi musí být mezi 800 až 900 mm. Opěrné plochy pro vysokozdvižný
vozík vidíte na obr. 4.3 - 29
, strana 276. Vnější vzdálenost mezi opěrnými plochami je 1120
mm. Je výslovně zakázáno zvětšit natolik vzdálenost mezi vidlemi, aby byl automat zvedán
za postranní díly rámu stroje. Následkem by byla deformace rámu stroje.
→ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit jednostran-
nému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje. Dopo-
ručujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
4.3.17.2 Na co je třeba při transportu důsledně dbát
VÝSTRAHA 4
Při transportu dbejte důsledně na to, aby se všechny nohy stroje vznášely volně nad podlahou.
Pokud se nohy stroje při transportu posunují po zemi nebo narážejí do překážek, může dojít k
poškození upevnění nohou v rámu stroje!
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
278
4.3.17.3 Vyrovnání automatu k výrobní lince
→ Napolohujte automat pomocí vysokozdvižného vozíku na volné místo ve výrobní lince.
VÝSTRAHA 4
Automat pomalu spouštějte. Druhá osoba mezitím kontroluje, aby všechny nohy stroje
dosedly na podlahu současně. Jednostranný rychlý náraz nohou stroje na podlahu vede k
deformacím upevnění nohou stroje.
4
4.3.17.4 Vyrovnání automatu pomocí transportního systému se vzduchovými vaky
→ Vložte čtyři vzduchové vaky transportního systému pod rám stroje.
→ Nadzvedněte automat a vyrovnejte ho s výrobní linkou.
→ Zkontrolujte vzdálenost k transportním systémům desek sousedních automatů. Vzdálenost
by měla být 1 až 3 mm.
→ Automat pomalu spusťte.
4

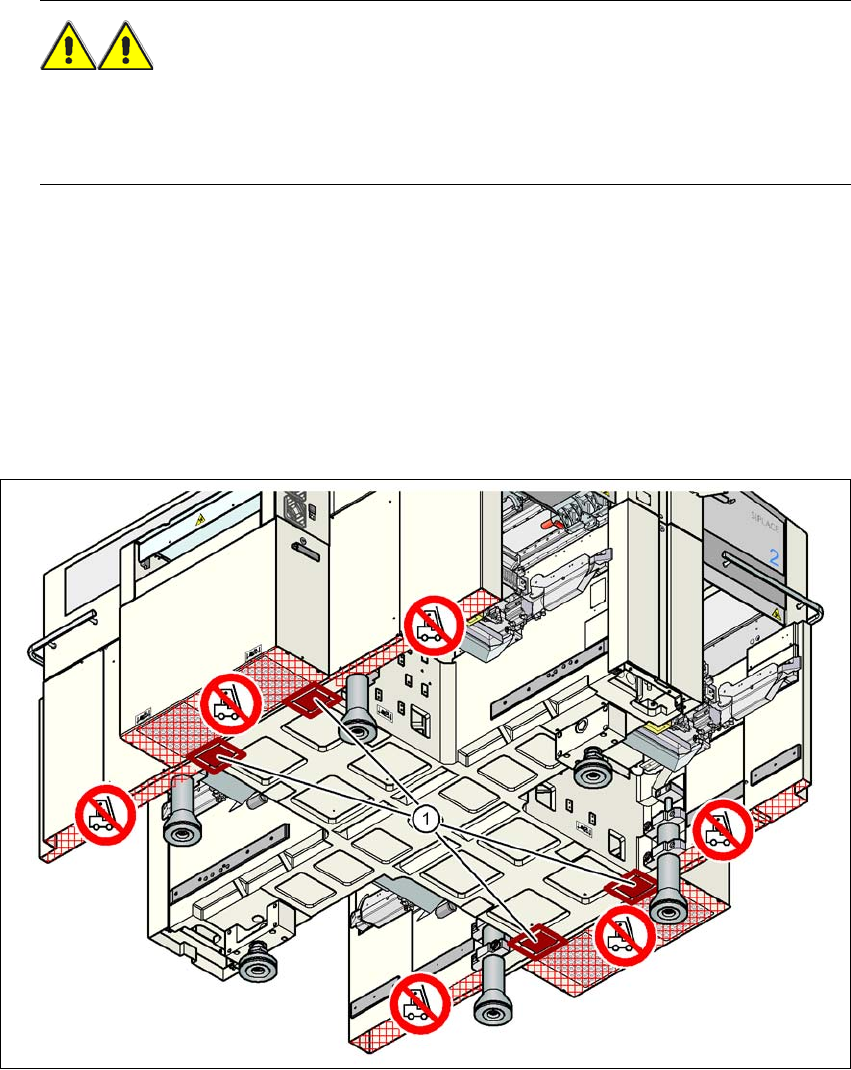

Obr. 4.3 - 30 Polohy opěrných ploch pro systém transportu na vzdušných vacích
(1) Opěrné plochy pro systém transportu na vzdušných vacích
