Bezpe č nost práce Návod k obsluze SIPLACE X-série Bezpe č nostní za ř ízení Od verze software SR.70x.xx Vydání 01/2011 74 2.6.2 S pína č e a tla č ítka na automatu 2.6.2.1 Umíst ě ní spína čů a tla č ítek na autom atu 2…
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Bezpečnostní zařízení
73
klapky (pos. 3 a 4) nad vstupním a výstupním pásem transportu desek zabezpečují přístup k
transportu desek.
Funkce 2
Je-li vyklopen jeden z ochranných krytů nahoru nebo nadzvednuta jedna z krycích klapek na
transportu desek, je ihned přerušeno elektrické napájení os portálů. Osy portálu se zastaví. Na
obrazovce se objeví hlášení "Kryty uzavřít".
→ Zavřete ochranné kryty a stiskněte tlačítko start (pos. 1 na obr. 2.6 - 2
), aby mohlo osazování
pokračovat.
2

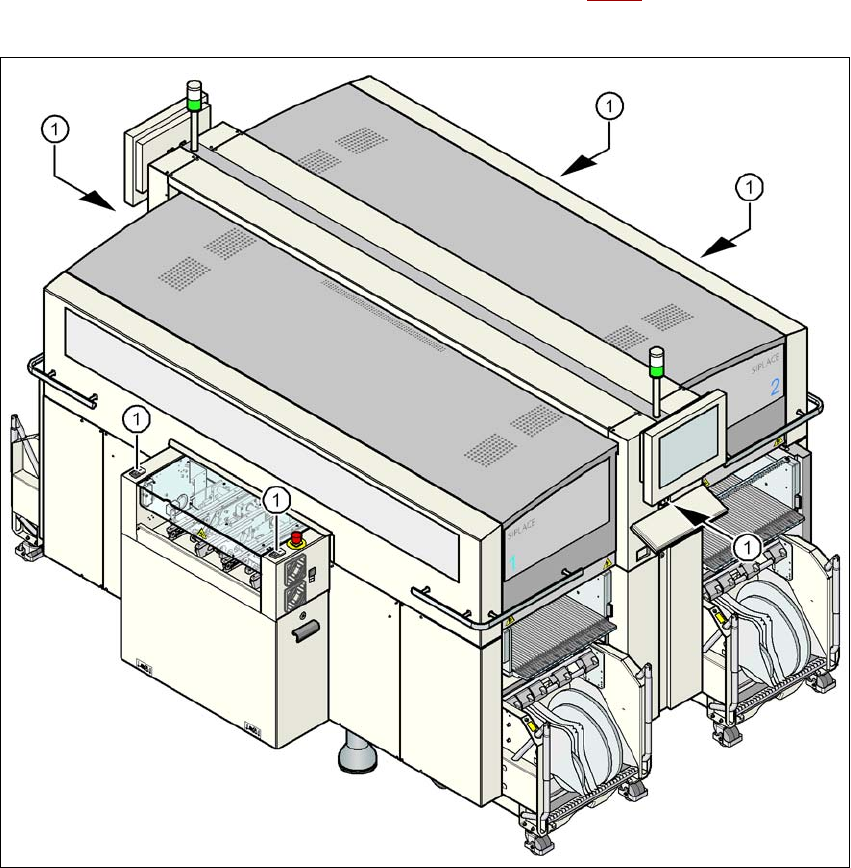

Obr. 2.6 - 2 Umístění tlačítka START (bílé) na automatu
(1) Tlačítko start (bílé) na automatu
Bezpečnost práce Návod k obsluze SIPLACE X-série
Bezpečnostní zařízení Od verze software SR.70x.xx Vydání 01/2011
74
2.6.2 Spínače a tlačítka na automatu
2.6.2.1 Umístění spínačů a tlačítek na automatu
2
Obr. 2.6 - 3 Poloha spínačů a tlačítek - pohled na stranu výstupu desek
(1) Hlavní vypínač
(2) Stop tlačítko (černé) na ovládacím panelu na straně síťového napájení
(3) Tlačítko start (bílé) na ovládacím panelu na straně síťového napájení
(4) Počitadlo součástek na straně síťového napájení
(5) Nouzové stop tlačítko na výstupní straně
(6) Tlačítko start (bílé) na výstupní straně
(7) Stop tlačítko (černé) na výstupní straně
(8) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 2
(9) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 3
(T) Směr transportu desky
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Bezpečnostní zařízení
75
2
Obr. 2.6 - 4 Poloha spínačů a tlačítek - pohled na stranu vstupu desek
(1) Nouzové stop tlačítko na vstupní straně
(2) Tlačítko start (bílé) na vstupní straně
(3) Stop tlačítko (černé) na vstupní straně
(4) Tlačítko start (bílé) na ovládacím panelu na straně pneumatické jednotky
(5) Stop tlačítko (černé) na ovládacím panelu na straně pneumatické jednotky
(6) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 1
(7) Tlačítko (černé) pro montáž a demontáž vozíku KS, stanoviště 4
(T) Směr transportu desky
