Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
257
4.3.10.5 Montáž zemnícího kabelu dveří
→ Oba zemnící kabely dveří (pos. 4 na obr. 4.3 - 15, strana 254) připevněte následujícím způ-
sobem na rám stroje:
4

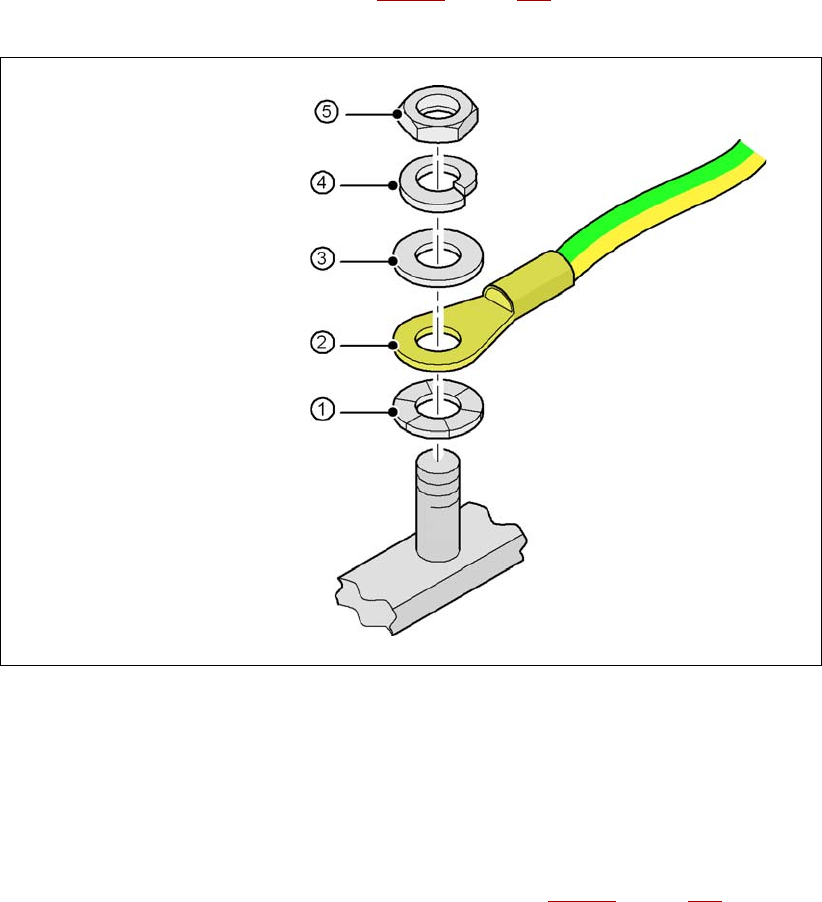

Obr. 4.3 - 16 Připojit zemnící kabel
4
4
4
4
4
4.3.10.6 Zkontrolovat a nastavit spínač ochranného krytu
→ Zkontrolujte funkci spínače ochranného krytu (pos. 2 na obr. 4.3 - 17, strana 258).
→ Nastavte, pokud to bude potřebné, spínač ochranného krytu (viz servisní návod).
4
Šestihranná matice M5
Pérová podložka M5, DIN 7980
Podložka M5, DIN 125
Kabelové oko, kruhové
Kontaktní podložka
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
258
4.3.10.7 Instalace plechu pro ochranu proti zásahu "dole"
Automaty jsou expedovány pouze s jedním plechem pro ochranu proti zásahu "dole". Pokud jsou
automaty instalovány v lince, odpadají plechy pro ochranu proti zásahu u bezprostředně souse-
dících výstupních a vstupních transportů.
VÝSTRAHA 4
Na vstupní straně prvního automatu a výstupní straně posledního automatu jedné linky namon-
tujte vždy plech pro ochranu proti zásahu "dole" (číslo materiálu 03045426-01) pomocí 4 imbus
šroubů M4x12. Zamezíte tak nežádoucímu zásahu Vašeho personálu do vnitřku automatu.
4

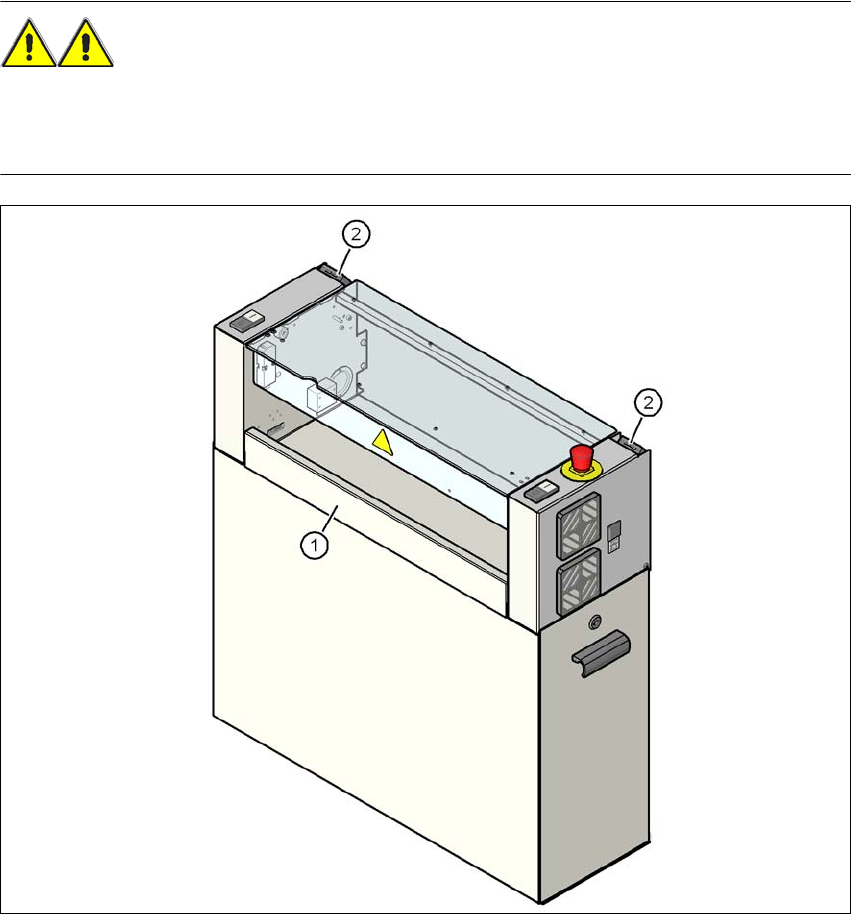

Obr. 4.3 - 17 Namontovat plech pro ochranu proti zásahu "dole" na výstupní straně desek
(1) Plech pro ochranu proti zásahu "dole", číslo materiálu 03045426-xx
(2) Spínač ochranného krytu
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
259
4.3.11 Instalace jednotky PC-box na SIPLACE X4/X3/X2
4.3.11.1 Jednotka PC-box - místa elektrických přípojů
4

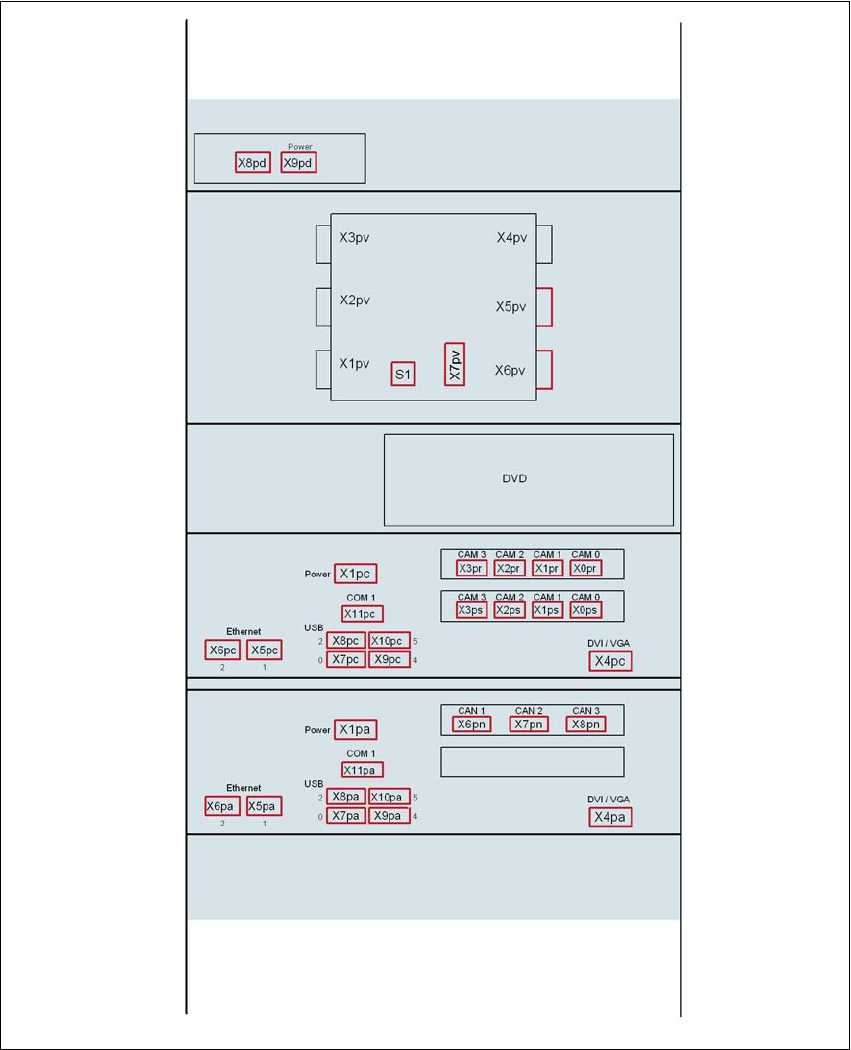

Obr. 4.3 - 18 Jednotka PC-box pro SIPLACE X4/X3/X2, čelní strana - připojení konektoru
USB-Hub
Videomultiplexer
Řídící počítač
Řízení stroje
