Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Připojovací stanice pro vozík součástek SIPLACE X-série
383
6.2 Připojovací stanice pro vozík součástek SIPLACE
X-série
Číslo výrobku 00116933-xx Připojovací stanice pro vozík součástek SIPLACE X
6.2.1 Popis
Připojovací stanice je přídavný komponent pro vytvoření místa pro přípravu výstroje. Je to spojo-
vací člen mezi místem pro přípravu výstroje a vozíkem součástek SIPLACE série X. Připojovací
stanice umožňuje externí vybavení vozíku součástek podavači, test funkce a kontrolu výstroje.
6

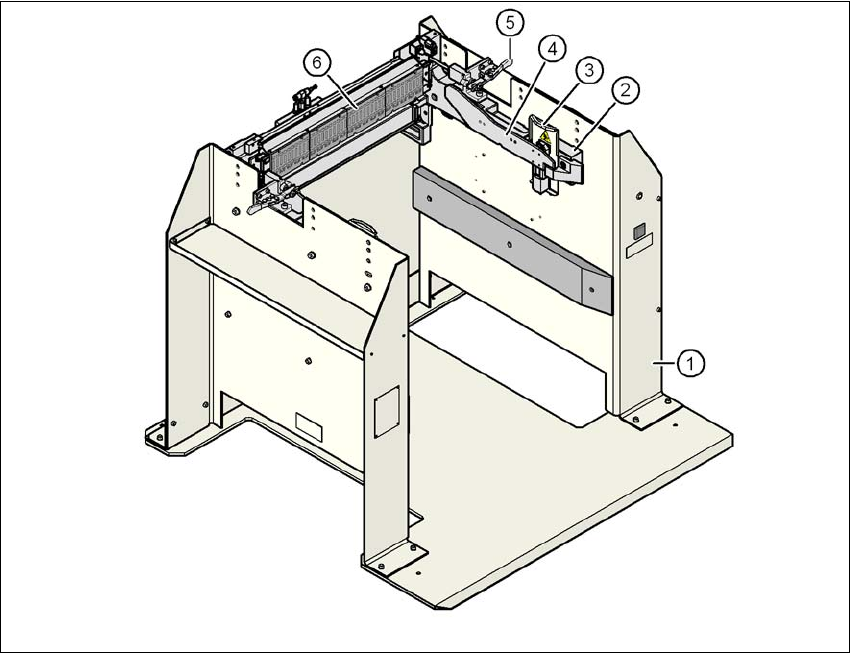

Obr. 6.2 - 1 Připojovací stanice, SIPLACE X-série
(1) Připojovací stanice
(2) Vtahovací přípravek vozíku součástek X-série
(3) Ochranný plech s výstražným štítkem W204
(4) Kolejnice pro vedení a nasunutí stolu součástek
(5) Vodorovný upínač pro aretaci vozíku součástek
(6) PEDP (připojení energie a datových přenosů)
Rozšíření stanice Návod k obsluze SIPLACE X-série
Připojovací stanice pro vozík součástek SIPLACE X-série Od verze software SR.70x.xx Vydání 01/2011
384
K úlohám připojovací stanice patří v podstatě:
– Napájení vozíku součástek a X podavačů energií
– Napájení vozíku součástek a X podavačů tlakovým vzduchem
–Připravení infrastruktury pro komunikaci mezi počítačem přípravy a podavači
Pomocí připojovací stanice může obsluha provádět funkční testy na X podávacích modulech a
kontrolovat výstroj mimo oblast výroby. Přitom jsou dvě řady vždy se čtyřmi připojovacími stani-
cemi připojeny pomocí sběrnice CAN-Bus k počítači pro přípravu výstroje. Každá připojovací sta-
nice má své vlastní připojení elektrického proudu a tlakového vzduchu.
Vtahovací přípravek vozíku součástek (pos. 2 na obr. 6.2 - 1
, strana 383) připojovací stanice lze
přizpůsobit požadované transportní výšce desek. Pro přípravu výstroje se vozík součástek
zasune do připojovací stanice (pos. 1 na obr. 6.2 - 1
, strana 383). Pomocí válečkových ložisek
umístěných na boku vozíku součástek klouže vozík součástek po kolejích přípravku pro vtahování
vozíku součástek k přípojům energie a dat. Přitom je stůl součástek s PEDP podávacího modulu
optimálně polohován k PEDP (pos. 5 na obr. 6.2 - 1
, strana 383) vtahovacího přípravku vozíku
součástek a v této poloze je fixován dvěma vodorovnými upínači. Ochranné plechy (pos. 3 na obr.
6.2 - 1
, strana 383) zabraňují přístupu na pojezdové kladky vozíku součástek, pokud je zasunut
do připojovací stanice.
6
Legenda k obr. 6.2 - 2, strana 385
(1) Přípoj tlakového vzduchu
(2) Připojení sběrnice CAN-Bus
(3) Zásuvka pro napájení
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Připojovací stanice pro vozík součástek SIPLACE X-série
385
6
Obr. 6.2 - 2 Připojovací stanice - rozměry v milimetrech, přípoje
6.2.2 Technická data
6
Rozměry
Délka x šířka 950 mm x 930 mm
Výška 794 mm při transportní výšce 830 mm
864 mm při transportní výšce 900 mm
894 mm při transportní výšce 930 mm
914 mm při transportní výšce 950 mm
Váha 120 kg
Hodnoty pneumatického přípoje
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Přípoj tlakového vzduchu Spojovací konektor KS 2-M5-A
Spotřeba tlakového vzduchu 50 Nl/min
a
Napětí přípojů 88 - 264 VAC
