4.3.8 Instalace jednotky osy
4.3.8.1 Jednotka osy X2 (portál 1 a portál 3) - elektrické přípoje
4

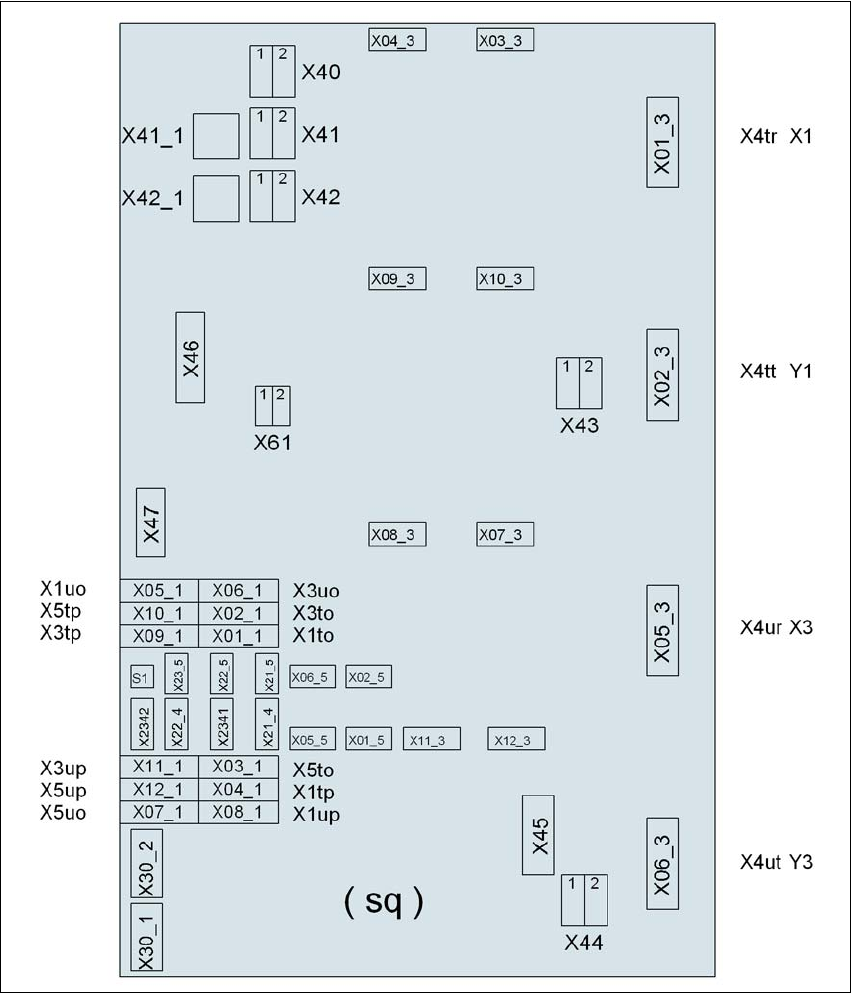

Obr. 4.3 - 11 Jednotka osy X2 (portál 1 a portál 3), zadní strana - elektrické přípoje
Konektor
Konektor
Konektor
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
245
4.3.8.2 Jednotka osy X2 (portál 1 a portál 3) - připojení konektoru
→ Elektrické kabely připojte podle následujícího schématu:
4
Jednotka osy
Konektor
Připojovací kabel
PokynKonektor Kabel
X41_1sq X41_1sq 03050899 Konektor zacvaknout
X42_1sq X42_1sq 03050899 Konektor zacvaknout
X45sq X45sq 03050900-W1 Konektor zacvaknout
X46sq X46sq
03050900-W2
03050900-W3
Konektor zacvaknout
X47sq X47sq
03050900-W4
03050900-W5
Konektor zacvaknout
X01_3sq X4tr 03050891 Konektor zacvaknout
X02_3sq X4tt 03050892 Konektor zacvaknout
X05_3sq X4ur 03050901 Konektor zacvaknout
X06_3sq X4ut 03050902 Konektor zacvaknout
X01_1sq X1to 03009791 Zastrčit až na doraz
X02_1sq X3to 03009792 Zastrčit až na doraz
X03_1sq X5to 03009793 Zastrčit až na doraz
X04_1sq X1tp 03009794 Zastrčit až na doraz
X05_1sq X1uo 03009811 Zastrčit až na doraz
X06_1sq X3uo 03009812 Zastrčit až na doraz
X07_1sq X5uo 03009813 Zastrčit až na doraz
X08_1sq X1up 03009814 Zastrčit až na doraz
X09_1sq X3tp 03009795 Zastrčit až na doraz
X10_1sq X5tp 03009796 Zastrčit až na doraz
X11_1sq X3up 03009815 Zastrčit až na doraz
X12_1sq X5up 03009816 Zastrčit až na doraz
X03_3sq X03_3sq 03050893 Konektor zacvaknout
X04_3sq X04_3sq 03050894 Konektor zacvaknout
X07_3sq X07_3sq 03050903 Konektor zacvaknout
X08_3sq X08_3sq 03050904 Konektor zacvaknout
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
246
4
4
→ Zkontrolujte polohy spínače S1:
1: OFF
2: Nepoužito
→ Pokračujte odstavcem 4.3.8.7
"Montáž jednotky osy", strana 251.
X09_3sq X09_3sq 03050896 Konektor zacvaknout
X10_3sq X10_3sq 03050895 Konektor zacvaknout
X11_3sq X11_3sq 03050906 Konektor zacvaknout
X12_3sq X12_3sq 03050905 Konektor zacvaknout
X30_1sq X30_1sq 03010052 Pevně utáhnout
X30_2sq X30_2sq 03010054 Pevně utáhnout
Jednotka osy
Konektor
Připojovací kabel
PokynKonektor Kabel
