Úkoly na stroji Návod k obsluze SIPLACE X-série Montáž a demontáž vozíku KS (konstruk č ních sou č ástek) Od verze soft ware SR.70x.xx Vydání 01/2011 348 5 Obr . 5.15 - 4 Vozík sou č ástek X-série - nato č it úchyty dol …
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž a demontáž vozíku KS (konstrukčních součástek)
347
POZOR 5
Dejte pozor, abyste při zasouvání vozíku součástek do automatu nenarazili blokovacími kolíky
(pos. 3 na obr. 5.15 - 3, strana 346) do nějakých překážek.
POKYN 5
Dříve než připojíte vozík součástek X-série, odstřihněte těsně pásy na předním konci X-podava-
če.
POZOR 5
Zkontrolujte, zda se osazovací hlava nachází mimo pojezdovou oblast vozíku součástek.
→ Zasuňte vozík součástek opatrně až na doraz do automatu.
POKYN 5
Uzavřete ochranné kryty, protože připojení je možné pouze při uzavřených ochranných krytech.
→ Přidržte odpovídající tlačítko na vstupní nebo výstupní straně automatu (pos. 1, 2, 3 nebo 4
na obr. 5.15 - 1
, strana 344), stlačené tak dlouho, až se vozík součástek úplně připojí.
→ Posuňte pouzdra (pos. 1 na obr. 5.15 - 4
, strana 348) na obou úchytech nahoru a natočte
úchyty dolů (pos. 2 na obr. 5.15 - 4
, strana 348).
Úkoly na stroji Návod k obsluze SIPLACE X-série
Montáž a demontáž vozíku KS (konstrukčních součástek) Od verze software SR.70x.xx Vydání 01/2011
348
5
Obr. 5.15 - 4 Vozík součástek X-série - natočit úchyty dolů
(1) Pouzdra posunout nahoru
(2) Úchyty sklopit dolů
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Připojení a odpojení vozíku součástek na připojovací stanici
349
5.16 Připojení a odpojení vozíku součástek na připojo-
vací stanici
5

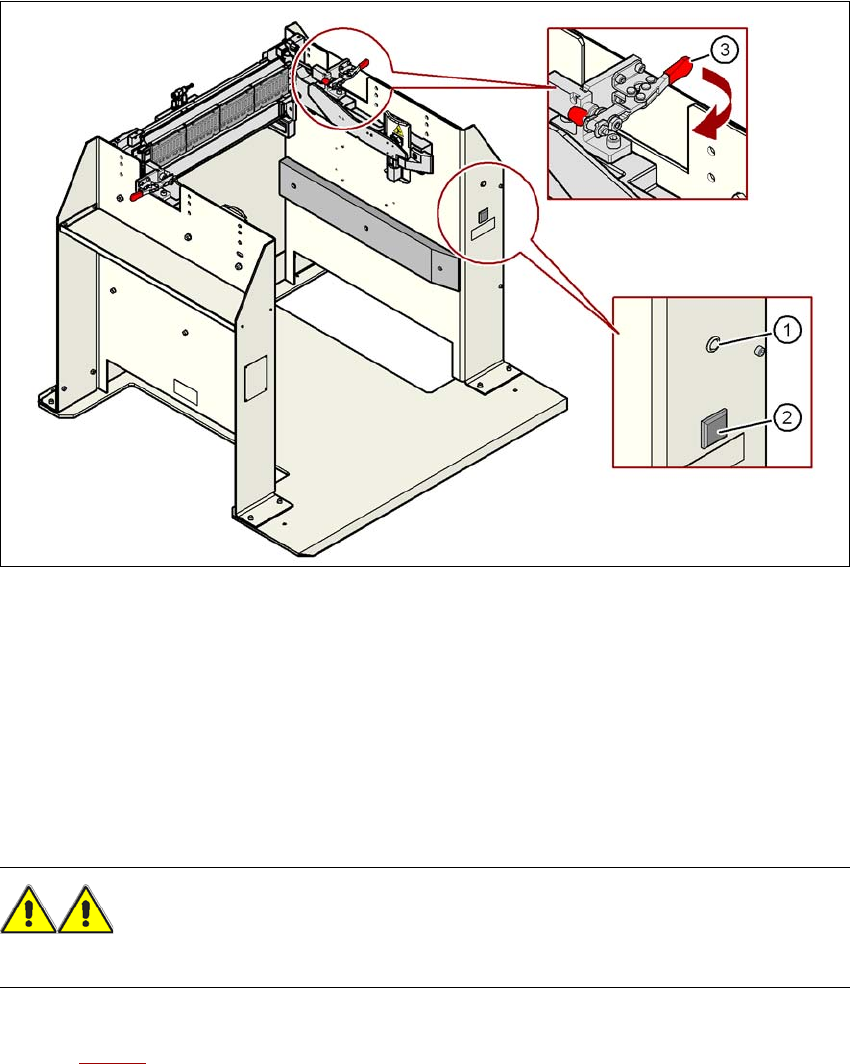

Obr. 5.16 - 1 Vozík součástek X-série - natočit úchyty dolů
(1) Kontrolka síťového napájení
(2) Tlačítko pro zablokování a odblokování všech podávacích modulů na vozíku součástek
(3) Vodorovný upínač pro zpevnění stolu součástek - páka v poloze "uzamčeno"
5
5
5.16.1 Připojení vozíku součástek SIPLACE série X na připojovací stanici
VÝSTRAHA 5
→ Během připojování nesahejte do oblasti mezi vozíkem součástek a připojovací stanicí.
→ Otevřete současně oba vodorovné upínače tím, že s nimi pohnete ve směru šipky (pos. 3 na
obr. 5.16 - 1
).
