Technická data automatu Návod k obsluze SIPLACE X-série Osazovací hlava Od verze software SR.70x.xx Vydání 01/2011 136 v módu proudového sen- zoru (redukovaný výkon osazování) 3,0 N ... 10,0 N ± 15% T ypy pipet 20xx, 28x…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Osazovací hlava
135
3.5.2.9 Technická data
3

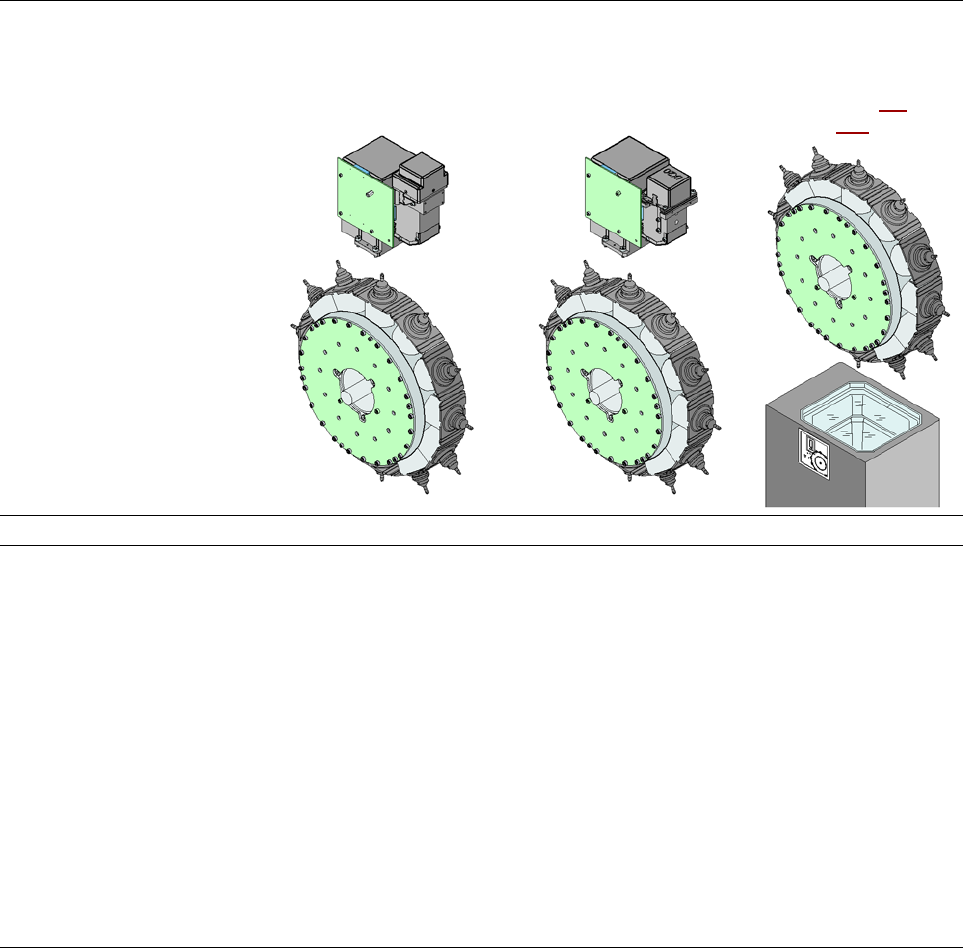

Hlava CPP: optické středění
s kamerou součástek
s vysokým rozlišením,
typ 30,
27 x 27, digitální
Hlava CPP: optické středění
s kamerou součástek
s vysokým rozlišením,
typ 38,
16 x 16, digitální
Hlava CPP: optické
polohování se stacionární
kamerou součástek, typ
33, 55 x 45, digitální
(viz odstavec
6.7, str.
406)
Spektrum součástek
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Specifikace součástek
Max. výška 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
Min. odstup nožiček 0,3 mm 0,25 mm 0,3 mm
Min. šířka nožiček 0,15 mm 0,1 mm 0,15 mm
Min. odstup pájecích bodů 0,25 mm pro součástky
< 18 x 18 mm²
0,35 mm pro součástky
≥ 18 x 18 mm²
0,25 mm 0,35 mm
Min. průměr pájecích bodů 0,14 mm pro součástky
< 18 x 18 mm²
0,2 mm pro součástky
≥ 18 x 18 mm²
0,14 mm 0,2 mm
Min. rozměry 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
Max. rozměry 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
Max. váha 4 g 4 g 8 g
Síla osazování
v módu proudového sen-
zoru (redukovaný výkon
osazování)
1 N ... 3,0 N ± 0,5 N
v módu světelné závory 2,2 N + 1,2 N - 0,5 N
ve vysokorychlostním
módu při módu proudového
senzoru
2,2 N ± 0,5 N
Technická data automatu Návod k obsluze SIPLACE X-série
Osazovací hlava Od verze software SR.70x.xx Vydání 01/2011
136
v módu proudového sen-
zoru (redukovaný výkon
osazování)
3,0 N ... 10,0 N ± 15%
Typy pipet 20xx, 28xx 20xx 20xx, 28xx
X/Y-přesnost
d
± 41 µm/3σ
± 55 µm/4σ
± 41 µm/3
± 55 µm/4
± 34 µm/3σ
± 45 µm/4σ
Úhlová přesnost ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3
f
± 0,5°/4
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4
g
± 0,7°/4
g
Osvětlovací roviny 5 5 6
Možnosti nastavení
osvětlovacích rovin
256
5
256
5
256
6
a) Dbejte prosím na to, že spektrum součástek, které lze osazovat, je ovlivněno Pad geometrií, standardy specifickými pro
zákazníka a tolerancemi balení součástek.
b) Součástka 01005: typ kamery 30; typ kamery 38 je doporučená pro velké požadavky na kvalitu.
c) Hlava CPP v dolní montážní poloze: stacionární kamera součástek není možná.
d) Hodnota přesnosti změřená podle IPC normy nezávislé na výrobci.
e) Rozměry součástek mezi 6 x 6 mm² a 27 x 27 mm².
f) Rozměry součástek mezi 6 x 6 mm² a 16 x 16 mm².
g) Rozměry součástek menší než 6 x 6 mm².
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Osazovací hlava
137
3.5.3 Hlava SIPLACE TwinStar pro vysoce přesné osazování IC
3
Obr. 3.5 - 9 Hlava SIPLACE TwinStar pro vysoce přesné osazování IC
3
(1) Modul Pick&Place 1 (P&P1) - hlava TwinStar se skládá ze dvou modulů Pick&Place
(2) Modul Pick&Place 2 (P&P2)
(3) Osa DP
(4) Pohon osy Z
(5) Inkrementální systém měření polohy pro osu Z
