Technická data automatu Návod k obsluze SIPLACE X-série
Systém portálů Od verze software SR.70x.xx Vydání 01/2011
140
3.6 Systém portálů
3.6.1 Poloha portálů
3.6.1.1 Poloha portálů automatu X4I
3
Obr. 3.6 - 1 Poloha portálů na automatu X4I
a, s, d, f (portál 1, portál 2, portál 3, portál 4)
X1 Osa X, portál 1
Y1 Osa Y, portál 1
X2 Osa X, portál 2
Y2 Osa Y, portál 2
X3 Osa X, portál 3
Y3 Osa Y, portál 3
X4 Osa X, portál 4
Y4 Osa Y, portál 4
(T) Směr transportu desky
Oblast osazování 2
Oblast osazování 1
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Systém portálů
141
3.6.1.2 Poloha portálů automatu X4
3
Obr. 3.6 - 2 Poloha portálů na automatu X4
a, s, d, f (portál 1, portál 2, portál 3, portál 4)
X1 Osa X, portál 1
Y1 Osa Y, portál 1
X2 Osa X, portál 2
Y2 Osa Y, portál 2
X3 Osa X, portál 3
Y3 Osa Y, portál 3
X4 Osa X, portál 4
Y4 Osa Y, portál 4
(T) Směr transportu desky
Oblast osazování 2
Oblast osazování 1
Technická data automatu Návod k obsluze SIPLACE X-série
Systém portálů Od verze software SR.70x.xx Vydání 01/2011
142
3.6.1.3 Poloha portálů automatu X3
3

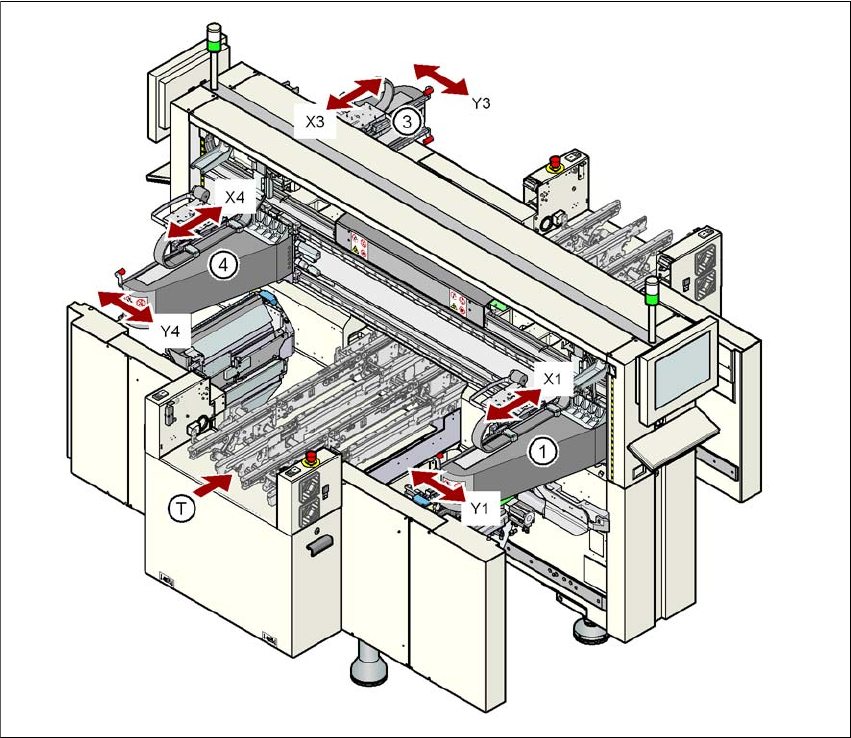

Obr. 3.6 - 3 Poloha portálů na automatu X3
a, d, f (portál 1, portál 3, portál 4)
X1 Osa X, portál 1
Y1 Osa Y, portál 1
X3 Osa X, portál 3
Y3 Osa Y, portál 3
X4 Osa X, portál 4
Y4 Osa Y, portál 4
(T) Směr transportu desky
Oblast osazování 2
Oblast osazování 1
