Návod k obsluze SIPLACE X-série Rozší ř ení stanice Od verze software SR.70x.xx Vydání 01/2011 Kame ra desek Multicolor, typ 24, digitální 409 6 6 6 6 6 6.8 Kamera desek Multicolor , typ 24, digitální 6.8.1 Konstrukce Č …
Rozšíření stanice Návod k obsluze SIPLACE X-série
Kamera součástek pro hlavu MultiStar Od verze software SR.70x.xx Vydání 01/2011
408
6.7.2 Kamera součástek C&P, typ 38, 16 x 16, digitální
Číslo výrobku 00119783-xx Kamera 01005 pro hlavu CPP
6.7.2.1 Popis
Doporučujeme instalovat na hlavu CPP tuto kameru součástek na místo kamery součástek
typ 30, pokud je hlava CPP použita pro masovou výrobu desek se součástkami 01005.
6.7.2.2 Konstrukce
6

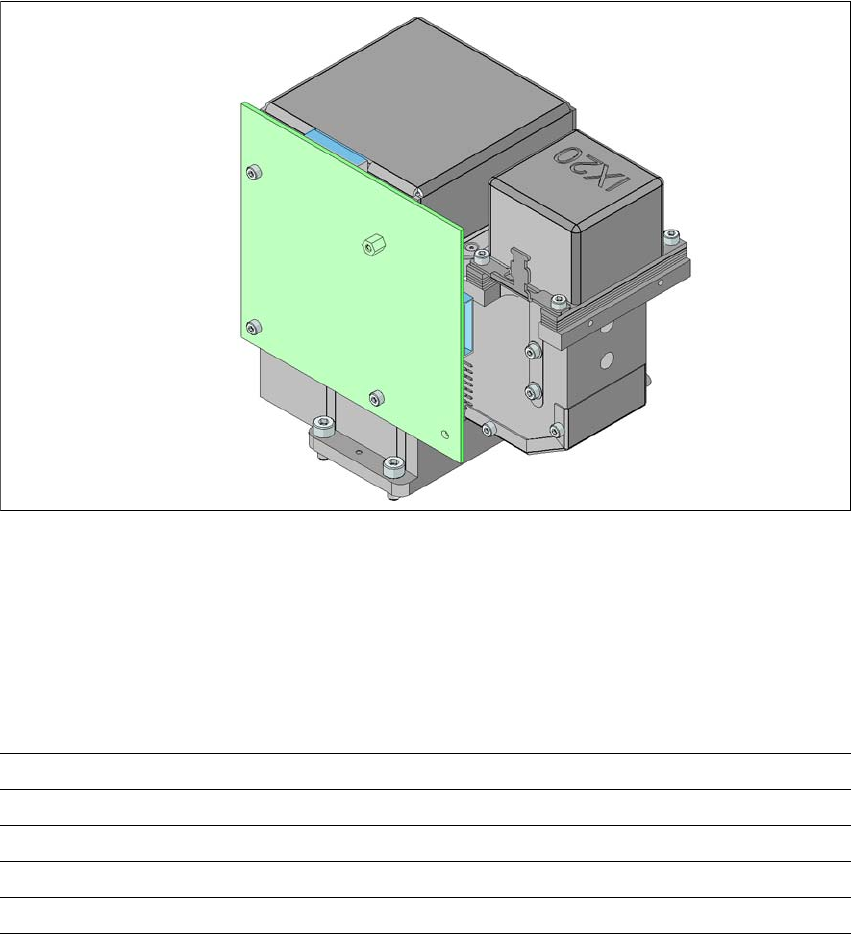

Obr. 6.7 - 2 Kamera součástek C&P, typ 38, 16 x 16, digitální
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
6.7.2.3 Technická data
6
Rozměr součástek 0,18 x 0,18 mm² až 16 x 16 mm²
Spektrum součástek 01005 až 16 x 16 mm²
Min. odstup nožiček 0,25 mm
Min. šířka nožiček 0,1 mm
Min. odstup pájecích bodů 0,25 mm
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Kamera desek Multicolor, typ 24, digitální
409
6
6
6
6
6
6.8 Kamera desek Multicolor, typ 24, digitální
6.8.1 Konstrukce
Číslo výrobku 00119774-xx Kamera desek, X-série, Multicolor, typ 24
6

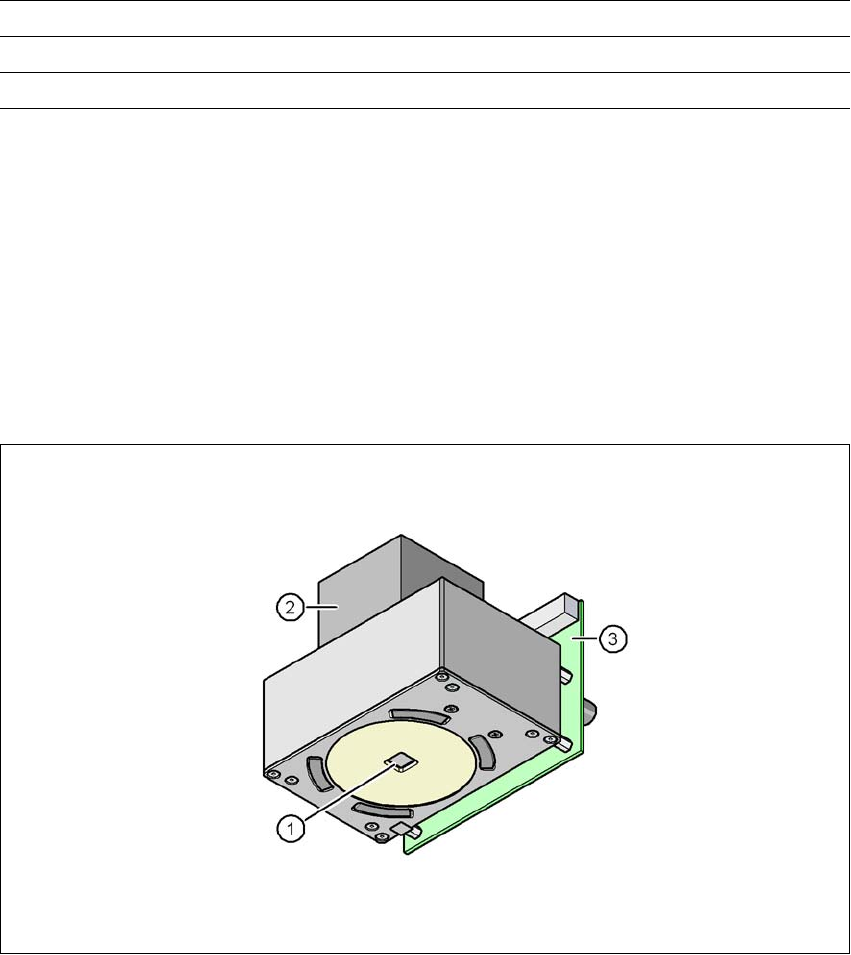

Obr. 6.8 - 1 Kamera desek Multicolor, typ 24, digitální
(1) Optika kamery desek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
6
Min. průměr pájecích bodů 0,14 mm
Zorné pole 20,5 x 20,5 mm²
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
Rozšíření stanice Návod k obsluze SIPLACE X-série
Kamera desek Multicolor, typ 24, digitální Od verze software SR.70x.xx Vydání 01/2011
410
6.8.2 Technická data
6
6
6.8.3 Druhy osvětlení
Na kameře desek Multicolor mohou být nastaveny následující druhy osvětlení:
– Bílé osvětlení
Tento druh osvětlení se používá pro standardní desky s pocínovanými značkami.
– Šikmé modré osvětlení
S ním lze ve většině případů dosáhnout zřetelné zlepšení kontrastu u holých polohovacích
značek na světlém základním materiálu, jako je keramika nebo CEM. Také polohovací znač-
ky pokryté lakem lze na světlém podkladu lépe rozeznat.
–Infračervené osvětlení
Použití tohoto druhu osvětlení je obzvlášť smysluplné pro značky, které jsou pokryty lakem,
nebo pro značky na materiálu Flex. U stříbrných/platinových značek na keramice lze eventu-
álně docílit zlepšení rozeznávání, což by ale mělo být předem ověřeno zkušebním polohová-
ním/osazováním.
6.8.4 Kritéria polohových značek a inkoustových bodů
Kritéria pro polohovací a inkoustové značky najdete v odstavcích 3.8.6 a 3.8.7, strana 168.
Zorné pole 5,7 x 5,7 mm²
Vzdálenost ohniskové roviny 28 mm
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
Velikost polohových značek 0,3 mm až 2,5 mm délka hrany při toleranci transportu desek
± 1,0 mm
až 3,0 mm délka hrany při toleranci transportu desek < 1,0 mm
Velikost špatných značek 0,3 mm až 3,0 mm délka hrany
