Technická data automatu Návod k obsluze SIPLACE X-série Rozm ě ry a v áha Od verze software SR.70x.xx Vydání 01/2011 116 3.3.4.3 Odstup vozíku sou č ástek p ř i posuvu na automatu X3 3 3 Obr . 3.3 - 8 Odstup vozíku sou č…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Rozměry a váha
115
3.3.4.2 Odstup vozíku součástek při posuvu na automatu X4
3
3

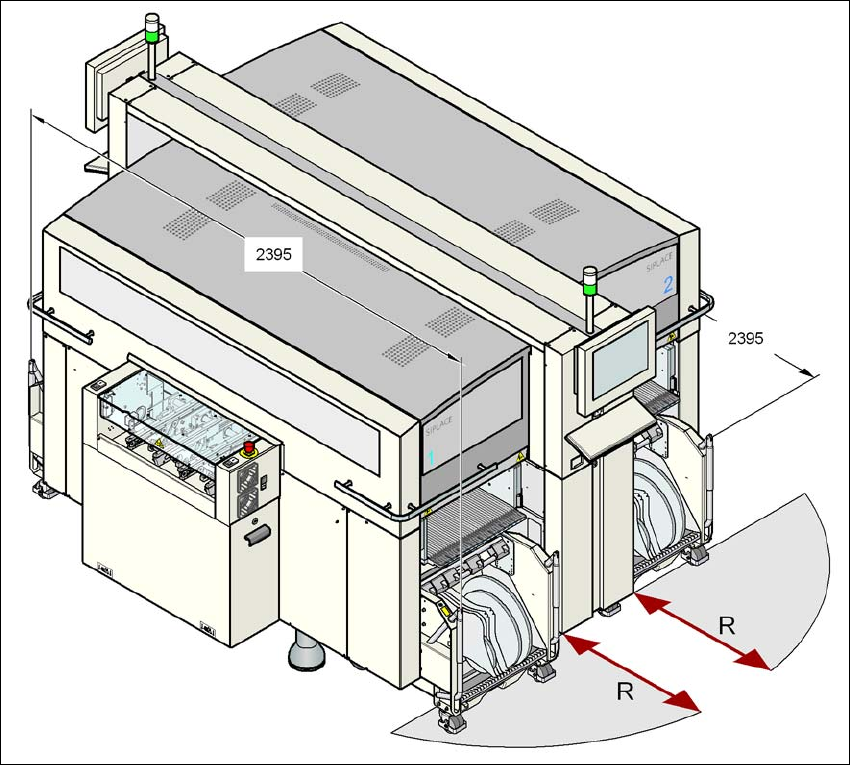

Obr. 3.3 - 7 Odstup vozíku součástek při posuvu na automatu X4
Odstup R vozíku součástek při posuvu na automatu X4 je:
– 750 mm při úchytech sklopených dolů
– 1050 mm při úchytech sklopených nahoru
3
3
3
Technická data automatu Návod k obsluze SIPLACE X-série
Rozměry a váha Od verze software SR.70x.xx Vydání 01/2011
116
3.3.4.3 Odstup vozíku součástek při posuvu na automatu X3
3
3
Obr. 3.3 - 8 Odstup vozíku součástek při posuvu na automatu X3
Odstup R vozíku součástek při posuvu na automatu X3 je:
– na stanovištích 1, 3 a 4
750 mm při úchytech sklopených dolů resp.
1050 mm při úchytech sklopených nahoru,
– na stanovišti 2
600 mm při úchytech sklopených dolů resp.
900 mm při úchytech sklopených nahoru.
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Rozměry a váha
117
3.3.4.4 Odstup vozíku součástek při posuvu na automatu X2
3
3
Obr. 3.3 - 9 Odstup vozíku součástek při posuvu na automatu X2
Odstup R vozíku součástek při posuvu na automatu X2 je:
– na stanovištích 2 a 4
600 mm při úchytech sklopených dolů resp.
900 mm při úchytech sklopených nahoru,
– na stanovištích 1 a 3
750 mm při úchytech sklopených dolů resp.
1050 mm při úchytech sklopených nahoru.
