6.10 Snímač čárového kódu desek
Číslo výrobku 00519881-xx Snímač čárového kódu desek, 2D, stroj X/SX
Číslo výrobku 00176112-xx Držák Data Man X/HS/HF nahoře
Číslo výrobku 00176113-xx Držák Data Man X/HS/HF dole
Číslo výrobku 00176118-xx Cognex I/O moduly
Číslo výrobku 00176119-xx Cognex USB-kabel DM 100 USB 000
Číslo výrobku 00176120-xx Kabel pro rozhraní I/O-box
6.10.1 Popis
Snímač čárového kódu desek slouží k automatickému zjištění a dekódování čárového kódu
desek. Zatímco se hustota součástek na desce trvale zvětšuje, stále více se zmenšuje místo na
čárové kódy. Nabízíme proto pro SIPLACE X-série novou čtečku čárového kódu desek, která
zaručuje bezpečné zpracování i těchto zmenšených čárových kódů. Tato čtečka čárového kódu
zpracovává kódy 2D-Matrix a čárový kód 1D.
Snímače čárového kódu desek se instalují na vstupní straně transportu desek osazovacího auto-
matu. Na jednom automatu lze instalovat až čtyři přístroje. Snímače čárového kódu se montují
tak, aby bylo možné skenovat nálepky s čárovým kódem na horní i spodní straně desek na obou
transportních stopách dvojitého transportu.
Snímače čárového kódu desky jsou připevněny pomocí držáků na horní nebo spodní profilové
koleji. Lze je na této koleji libovolně polohovat a nasměrovat na etikety s čárovým kódem. Podle
polohy čárových kódů je možné pomocí páru ručních držáků namontovat snímače čárových kódů
tak, že lze kódy snímat podélně
nebo příčně vzhledem ke směru transportu desek.
6.10.2 Technická data
6
Senzor 1/3 CMOS (Rozlišení 752 x 480)
Rychlost snímání Max. 60 fps (snímků/s)
Optická signalizace 1 LED viditelná
1 LED komunikační
Akustická signalizace Programovatelný bzučák
Datové rozhraní RS232, USB 2.0
Provozní napětí 5 VDC ... 24 VDC
Příkon Max. 2,5 W
Elektrické připojení 15-pólový D-Sub-HD-konektor
Rozměry 55 x 42 x 22 mm³
Váha 125 g
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Snímač čárového kódu desek
417
1D-druhy kódu UPC, EAN, Codabar 2/5 Interleaved, Kód 39,
Kód 128, Kód 99
2D-druhy kódu Data Matrix ECC 200
Rozšíření stanice Návod k obsluze SIPLACE X-série
Vyrovnání desek Od verze software SR.70x.xx Vydání 01/2011
418
6.11 Vyrovnání desek
Číslo výrobku 00119677-xx Vyrovnání desek pro jednoduchý transport, SIPLACE HF/X/D3
(ne pro X4I)
Číslo výrobku 00119678-xx Vyrovnání desek pro dvojitý transport, SIPLACE HF/X/D3
(ne pro X4I)
6.11.1 Popis
Desky, které mají být zpracovávány, mají občas poměr délky a šířky 1:2 nebo horší. To znamená,
že kratší strana desky ukazuje ve směru transportu desek. Během transportu se mohou takové
desky trochu natočit, takže polohové značky již neleží v hledacím poli kamery desek. Vybavení
na přání "Vyrovnání desek" se stará o to, aby byly tyto desky ve své "stop" poloze opět přesně
vyrovnány.
Pokud jsou zpracovávány desky s vybráním ve směru transportu, může to vést u automatů s
mechanickým dorazem (HS-50, S-25 HM, F5 HM) a u automatů, které tuto polohu kontrolují
pomocí světelné závory (X-série, HF-série, HS-60, S-27 HM) k rozdílným osazovacím polohám.
Pomocí vybavení na přání "Vyrovnání desek" je zajištěno, že jsou desky při všech transportech
desek zastaveny ve stejné poloze. Vybavení na přání "Vyrovnání desek" jsou pro jednoduchý a
dvojitý transport.
6

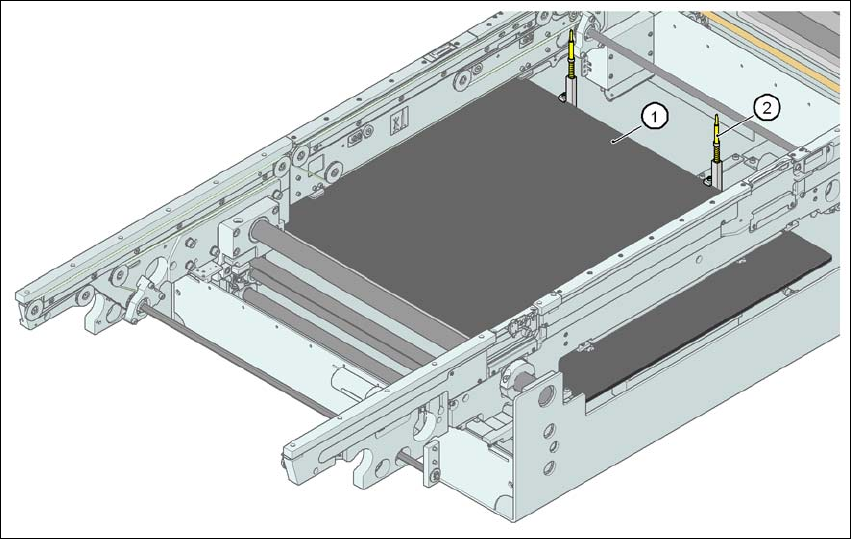

Obr. 6.11 - 1 Vyrovnání desek
(1) Zvedací stůl
(2) Doraz desek
