Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Bezpečnostní pokyny k provozu automatu
71
2.5.10 Vysoké teploty na podávacích modulech osy X při trvalém provozu
2

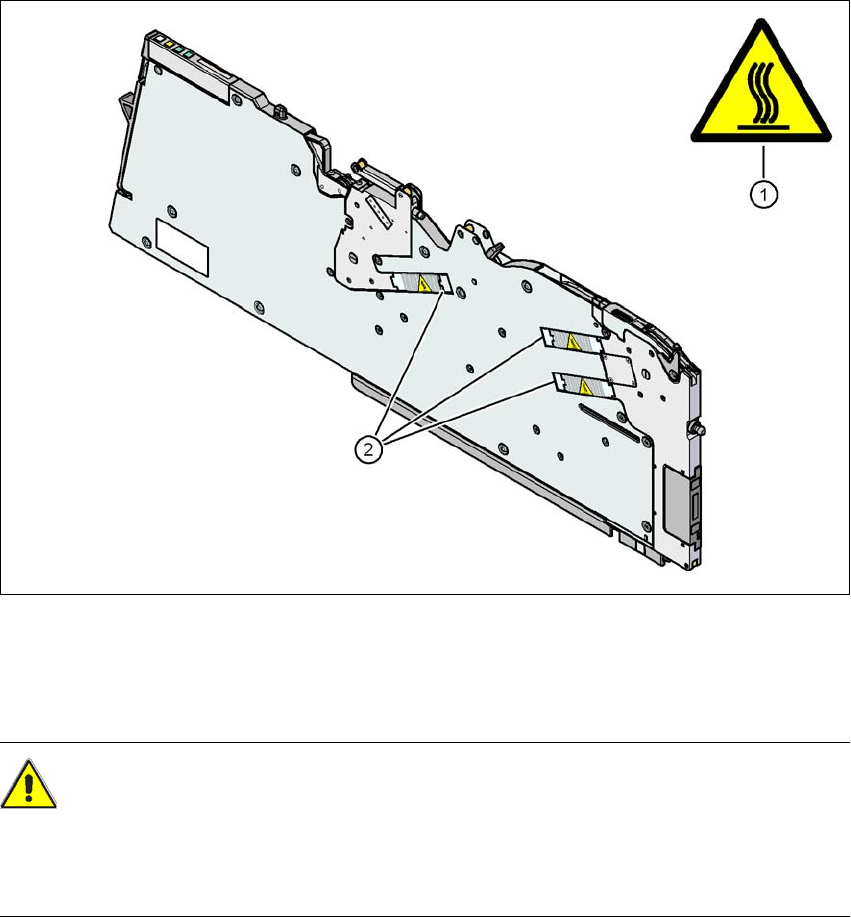

Obr. 2.5 - 6 Vysoké teploty na podávacích modulech osy X při trvalém provozu
(1) Informační štítek o teplotě, čís.mat. 03031926-01
(2) Krokový motor
POZOR
VYSOKÉ TEPLOTY 2
Krokové motory mohou mít při trvalém provozu a okolní teplotě nad 22°C vysoké povrchové tep-
loty. Pozor při dotýkání se těchto motorů.
Bezpečnost práce Návod k obsluze SIPLACE X-série
Bezpečnostní zařízení Od verze software SR.70x.xx Vydání 01/2011
72
2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty
2

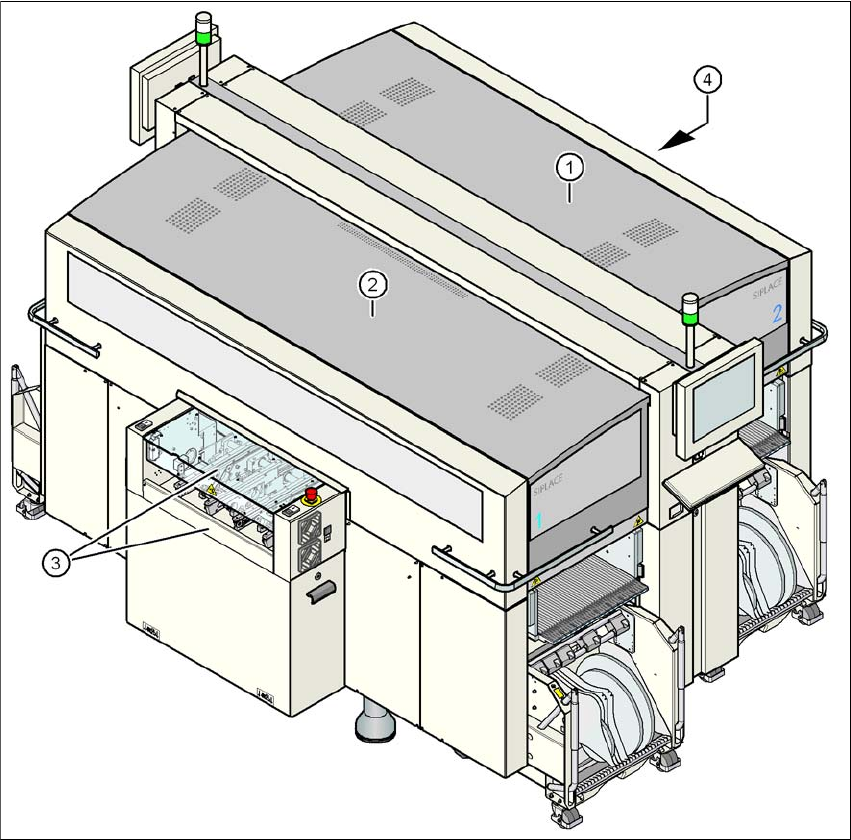

Obr. 2.6 - 1 Ochranné kryty
(1) Ochranný kryt, krátký
(2) Ochranný kryt, dlouhý
(3) Krycí klapka a ochrana proti zásahu na vstupním pásu
(4) Krycí klapka a ochrana proti zásahu na výstupním pásu
2
Rozsah pojezdu portálu je zakrytován dvěma ochrannými kryty (pos. 1 a 2), které se vyklápějí
nahoru. Boční posuvné kryty mají zabránit přístupu do vnitřního prostoru automatu. Obě krycí
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Bezpečnostní zařízení
73
klapky (pos. 3 a 4) nad vstupním a výstupním pásem transportu desek zabezpečují přístup k
transportu desek.
Funkce 2
Je-li vyklopen jeden z ochranných krytů nahoru nebo nadzvednuta jedna z krycích klapek na
transportu desek, je ihned přerušeno elektrické napájení os portálů. Osy portálu se zastaví. Na
obrazovce se objeví hlášení "Kryty uzavřít".
→ Zavřete ochranné kryty a stiskněte tlačítko start (pos. 1 na obr. 2.6 - 2
), aby mohlo osazování
pokračovat.
2
Obr. 2.6 - 2 Umístění tlačítka START (bílé) na automatu
(1) Tlačítko start (bílé) na automatu
