Úkoly na stroji Návod k obsluze SIPLACE X-série Provést kontrolní postup Od verze software SR.70x.xx Vydání 01/2011 324 POKYN 5 Nikdy krycí fólii neroztrhn ě te. T o m ů že vést k problém ů m s odtahem krycí fó lie. U X …
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Provést kontrolní postup
323
5.9 Provést kontrolní postup
5.9.1 Kontrolovat X-podavače
5

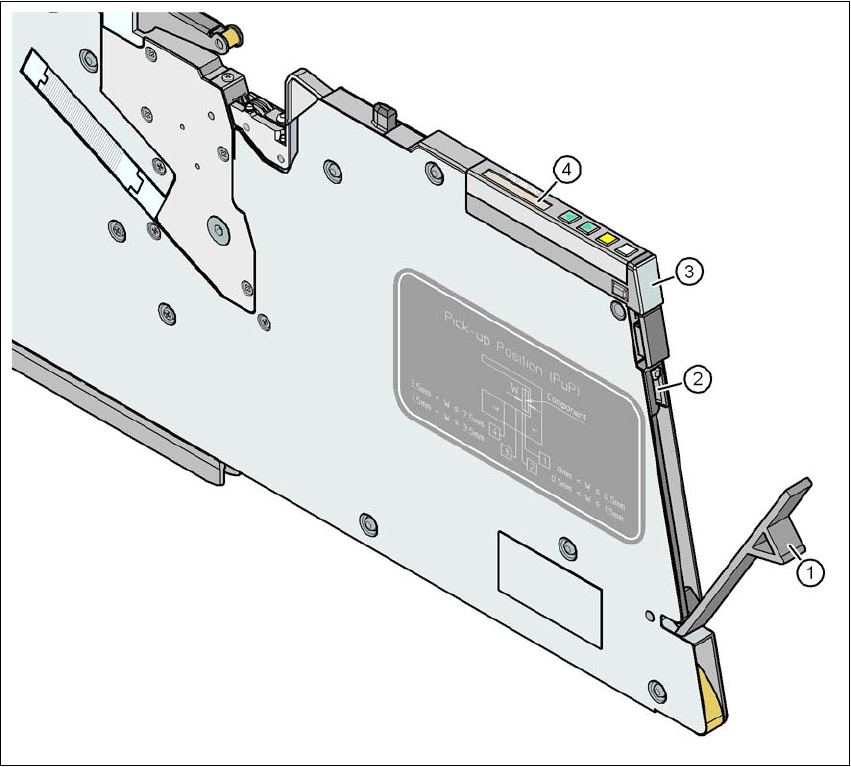

Obr. 5.9 - 1 Kontrolovat X-podavače
(1) Záklopka
(2) Nůž
(3) Ukazatel stavu
(4) LCD-displej
5
→ Zkontrolujte, zda je plný zásobník fólie X-podavače pásu. K tomu otevřete záklopku (pos. 1).
Vytáhněte krycí fólii ven a odstřihněte ji nůžkami nebo pomocí integrovaného nože (pos. 2) u
X podavačů pásu 8 a 12 mm.
Úkoly na stroji Návod k obsluze SIPLACE X-série
Provést kontrolní postup Od verze software SR.70x.xx Vydání 01/2011
324
POKYN 5
Nikdy krycí fólii neroztrhněte. To může vést k problémům s odtahem krycí fólie. U X podava-
čů pásu 8 a 12 mm je integrován nůž (pos. 2) pro snadné oddělení fólie.
→ Kontrolujte barevný ukazatel stavu (pos. 3 na obr. 5.9 - 1
, strana 323).
– Pokud svítí zeleně, je podávací modul připraven k provozu.
– Svítí-li oranžově, je signalizováno varování. Text varování se zobrazí na LCD-displeji
(pos. 4 na obr. 5.9 - 1
, strana 323).
– Pokud svítí ukazatel stavu červeně, došlo k chybné funkci. Chybové hlášení se zobrazí
na LCD-displeji (pos. 3 na obr. 5.9 - 1
, strana 323).
Instalaci LCD displeje a ukazatele stavu na ovládacím poli najdete v odstavci 5.11
,
strana 337
. 5
Pokud ukazatel stavu nefunguje, může to mít následující příčiny: 5
– Podavač nemá aktuální výstroj.
– Podavač je vadný.
– Podavač je deaktivován (např. v důsledku poklesu tlaku vzduchu).
5.9.2 Pásy včas spojit
POKYN:
Pásy včas spojte, aby se podavače nevyprázdnily. To by jinak vedlo ke zvýšeným prostojům.
Pásy nespojujte ale také příliš brzy, neboť pokud po spojení natočíte konec starého pásu na
novou roli, může se stát, že role nového pásu bude příliš plná, pás bude z role sklouzávat a
bude se zachytávat. To vede k závadám při odebírání a opět ke zvýšeným prostojům. 5
5.9.3 Zkontrolovat podložky desek
→ Zkontrolujte polohu magnetických podložek desek na zvedacím stole:
– Dejte pozor na to, aby podložky desek nekolidovaly se součástkami na spodní straně
desek.
– Dbejte na to, aby podložky desek nekolidovaly s bočnicemi transportu desek.
– Používejte jen podpěry desek podle popisu v odstavci 6.13
, strana 420.
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Provést kontrolní postup
325
5.9.4 Držák pro přídavnou roli pásu
5
Obr. 5.9 - 2 Držák pro přídavnou roli pásu
(1) Držák pro přídavnou roli pásu, č.výrobku 00141217-xx
(2) Upínací přípravek pro držák
5
Podavače série X mohou pásy zpracovávat bez problémů, pokud není boční přesazení mezi
podavačem a rolí větší než 60 mm. Pokud by na základě zadané výstroje nebylo možné dodržet
maximální přípustné přesazení, doporučujeme použít držák pro přídavnou roli pásu (pos. 1).
Zastrčte držák jednoduše do upínacího přípravku (pos. 2) a posuňte ho tak daleko, až je přesa-
zení menší než maximálně přípustných 60 mm. Vozík součástek má celkem 5 upínacích příprav-
ků. Každý držák role pásu může pojmout 2 role pásů, takže lze umístit až deset 15" (381 mm) -
cívek nad kontejner pásů.
Max. 60 mm
