Úkoly na stroji Návod k obsluze SIPLACE X-série
Montáž podavačů Od verze software SR.70x.xx Vydání 01/2011
334
→ Posuňte páku (pos. 5 na obr. 5.10 - 5, strana 333) vpřed. aby se odebírací okno (pos. 2 na
obr. 5.10 - 5
, strana 333) zvedlo do první zaklapávací polohy.
→ Vytáhněte krycí fólii bočně podél odebíracího okna vpřed a pod odebíracím oknem ven.
→ Vraťte krycí fólii zpět, až dolehne na odváděcí hranu (pos. 3 na obr. 5.10 - 5
, strana 333).
POKYN 5
Odebírací okno spusťte teprve až když krycí fólie dolehne na odváděcí hranu.
→ Páku (pos. 5 na obr. 5.10 - 5
, strana 333) zaklapněte zpět, aby odebírací okno pokleslo.
→ Krycí fólii veďte přes vahadlo (pos. 2 na obr. 5.10 - 7
) dále až ke kolečkům, zajišťujícím odvod
a stlačení fólie (pos. 1 na obr. 5.10 - 7
).
5

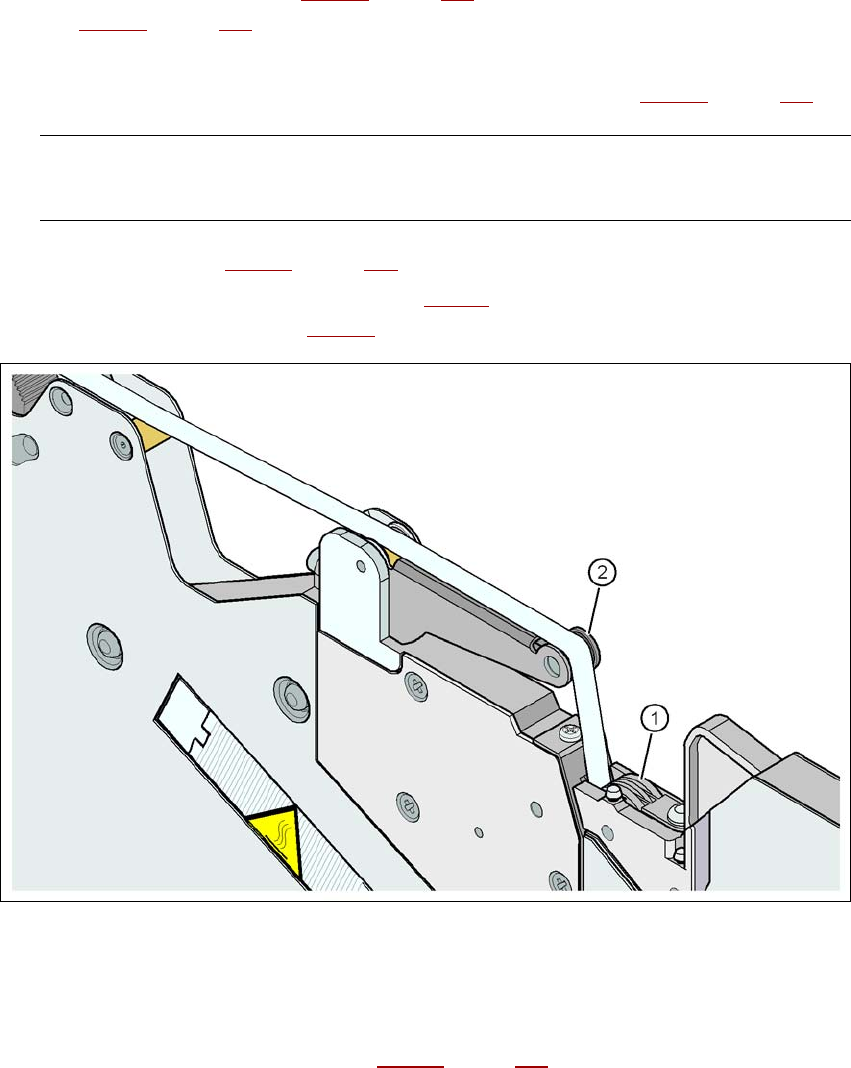

Obr. 5.10 - 7 Krycí fólii zavést ke kolečkům pro odvod a stlačení fólie
(1) Kolečka pro odvod a stlačení krycí fólie
(2) Krycí fólie
5
→ Přidržte tlačítko FÓLIE (pos. 3 na obr. 5.10 - 6, strana 333) na ovládacím panelu tak dlouho,
až se fólie napne. Vahadlo krycí fólie se sklopí a vypne hnací motor.
→ Na čelním konci podavače pás těsně odstřihněte.
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Montáž podavačů
335
5.10.4.4 Podpěra pásu pro 8 mm podávací modul pásu X
5
Obr. 5.10 - 8 8 mm X-podavač - podpěra pásu a senzor spoje
(1) Podpěra pásu, vyjímatelná
(2) Oválný otvor v podpěře pásu
(3) Místo montáže senzoru spoje
8 mm X-podavač je vybaven podpěrou pásu (pos. 1 na obr. 5.10 - 8
). V případě potřeby ho lze
snadno vyjmout.
→ Zasuňte čepel hodinářského šroubováku do oválného otvoru (pos. 2 na obr. 5.10 - 8
) podpěry
pásu a vytáhněte podpěru pásu proti směru pohybu transportu pásu.
→ Při vkládání podpěry pásu dbejte na to, aby zaklapl ve své správné poloze.
POKYN 5
U všech součástek od 0402 a menších vložte vždy podpěru pásu (pos. 1 na obr. 5.10 - 8
) do 8
mm X-podavače. Tak docílíte konstantní odebírací výšku a zmenšíte na minimum časové ztráty
potřebné pro korekce odebíracích výšek.
Úkoly na stroji Návod k obsluze SIPLACE X-série
Montáž podavačů Od verze software SR.70x.xx Vydání 01/2011
336
5.10.4.5 Senzory spoje pro X-podávací moduly pásů
Na X-podavače lze doplnit senzor spoje. Senzor je ve dvou provedeních:
Senzor spoje pro 8 mm a 12 mm X-podavače pásu
Senzor spoje pro 16 mm až 88 mm X-podavače 5
Senzor spoje se instaluje na místo označené posicí 3 na obr. 5.10 - 8
, strana 335.
Lze dodat i moduly podavačů pásů s již nainstalovanými senzory spoje (viz odstavec 3.9.2
od
strany 174
).
5.10.5 Seřízení X-podavače
Seřízení X-podavače je popsáno v příručce Jobguide.
