Bezpe č nost práce Návod k obsluze SIPLACE X-série Výstražné štítky Od verze software SR.70x.xx Vydání 01/2011 48 2 Pos. W202 na obr . 2.2 - 3 , strana 47 , č íslo výrobku 03009341 -01 (po č et na automat X2: 6, auto mat…
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Výstražné štítky
47
2.2.2 Výstražné štítky na portálech
Obr. 2.2 - 3 Výstražný štítek W202 na portálech
2
Pos. W202, číslo výrobku 03009341-01
Bezpečnost práce Návod k obsluze SIPLACE X-série
Výstražné štítky Od verze software SR.70x.xx Vydání 01/2011
48
2

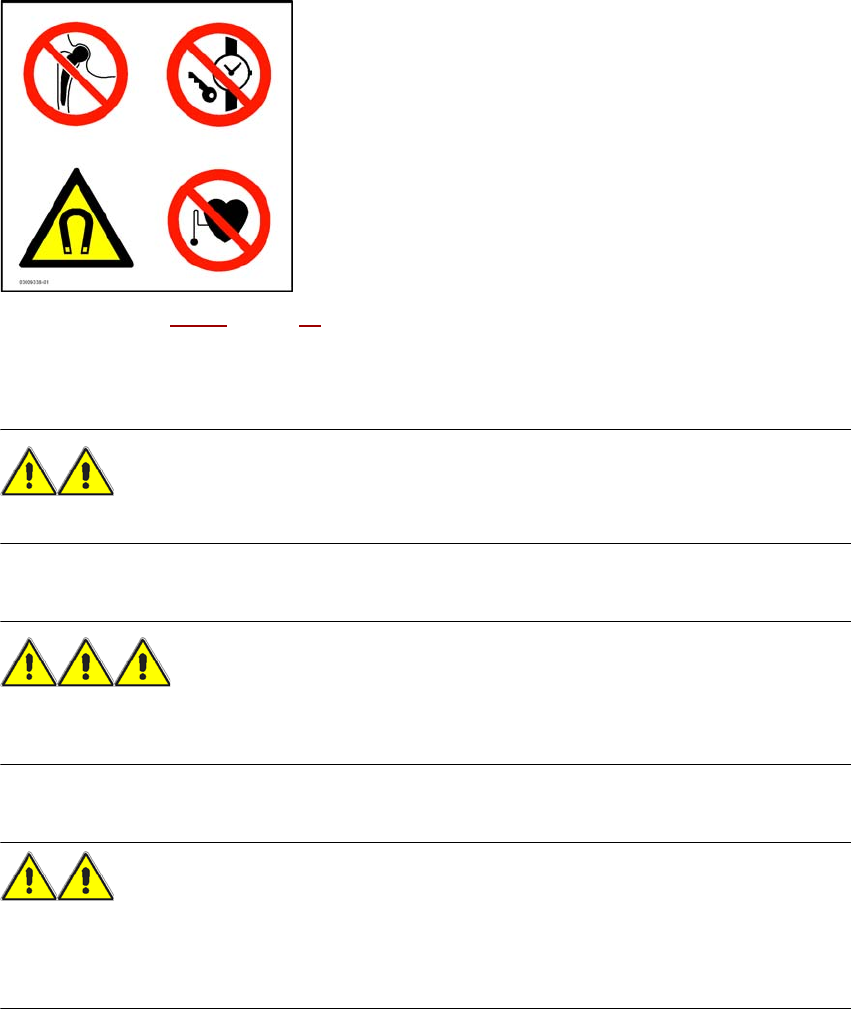

Pos. W202 na obr. 2.2 - 3, strana 47, číslo výrobku 03009341-01
(počet na automat X2: 6, automat X3: 7, automat X4: 8)
VÝSTRAHA 2
Silné magnetické pole permanentního magnetu uvnitř automatu!
NEBEZPEČÍ 2
Životu nebezpečno pro osoby s aktivními implantáty (např. kardiostimulátor, inzulínové čerpadlo,
defibrilátory).
2
VÝSTRAHA
Nebezpečí zmáčknutí pro osoby s pasivními kovovými implantáty (např. desky, šrouby).
Při otevřených ochranných krytech nesahat do stroje ani se do něj nenaklánět.
Do nebezpečné oblasti nepřinášet žádné kovové předměty.
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Výstražné štítky
49
2.2.3 Výstražné štítky na řezačce pásů a na skluzu pro odpadní pásy
2
Pos. W205 na obr. 2.2 - 4, strana 49 a 2.2 - 5, strana 50, číslo výrobku 03009344-01 (počet na
automat: 8)

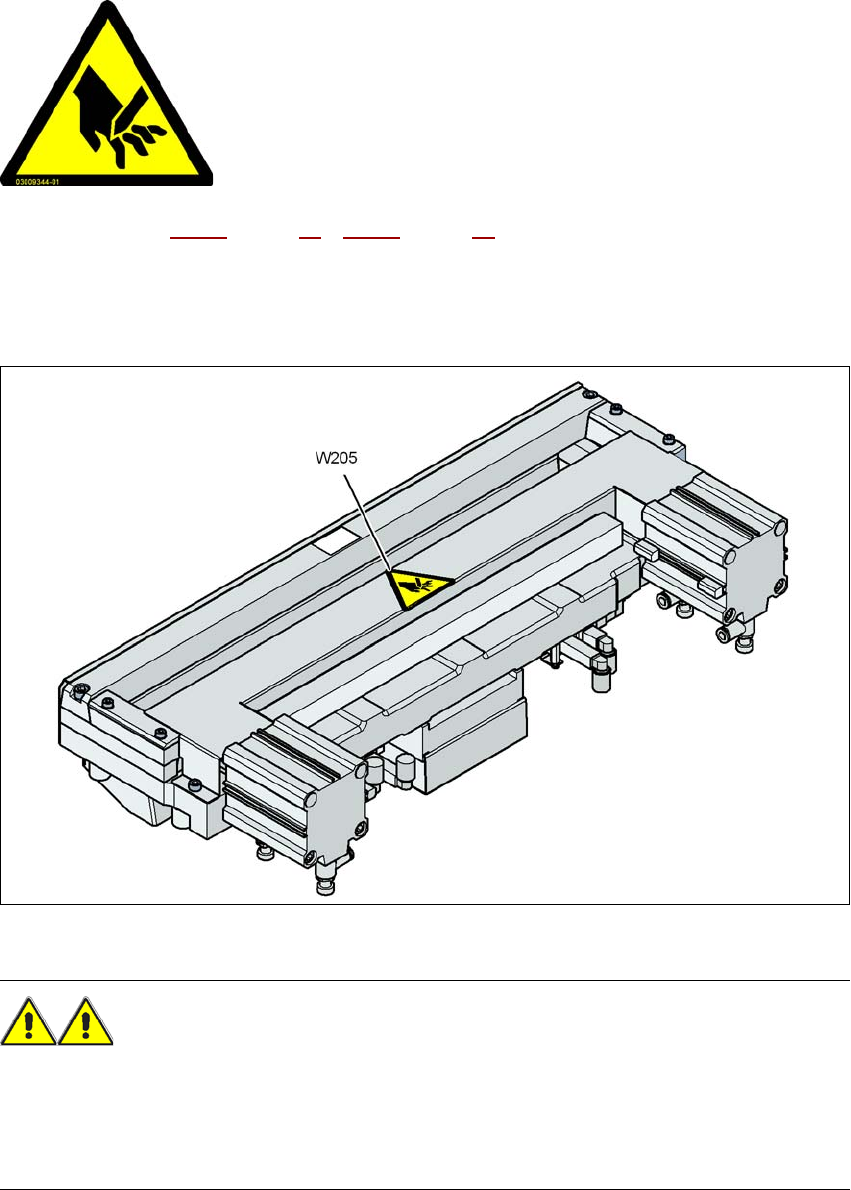

2.2.3.1 Výstražný štítek W205 na horní straně
2
Obr. 2.2 - 4 Výstražný štítek W205 na horní straně přístroje na stříhání pásů
VÝSTRAHA 2
Pokud chcete provádět práce na přístroji na řezání pásů, oddělte automat od elektrické sítě a od
napájení tlakovým vzduchem.
Počkejte tak dlouho až provozní tlak klesne na 0 MPa.
Při práci na přístroji pro stříhání pásu noste pevné rukavice. 2
2
2
2
2
2
2
2
2
NEBEZPEČÍ POŘEZÁNÍ!
I při vypnutém stroji trvá nebezpečí pořezání
