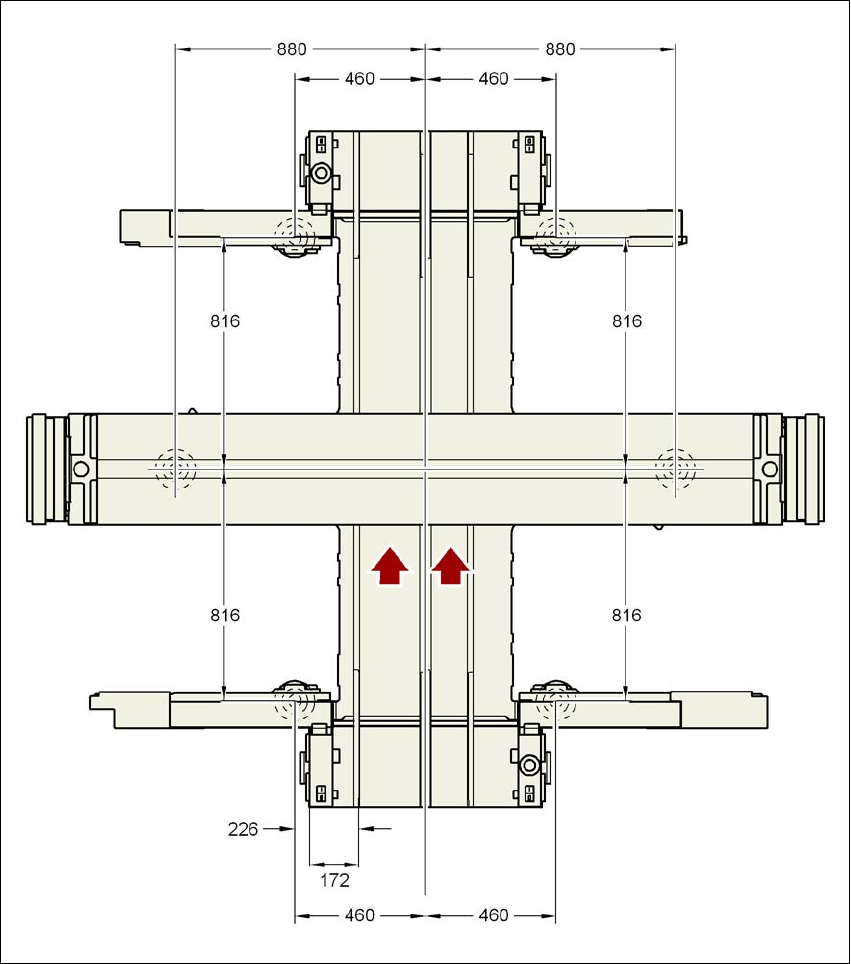

4.3.16.4 Vzdálenost nohou stroje a levé pevné transportní hrany dvojitého
transportu desek
4
Obr. 4.3 - 26 Vzdálenost nohou stroje a levé pevné transportní hrany dvojitého transportu desek
v milimetrech - standardní šířka transportu
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
274

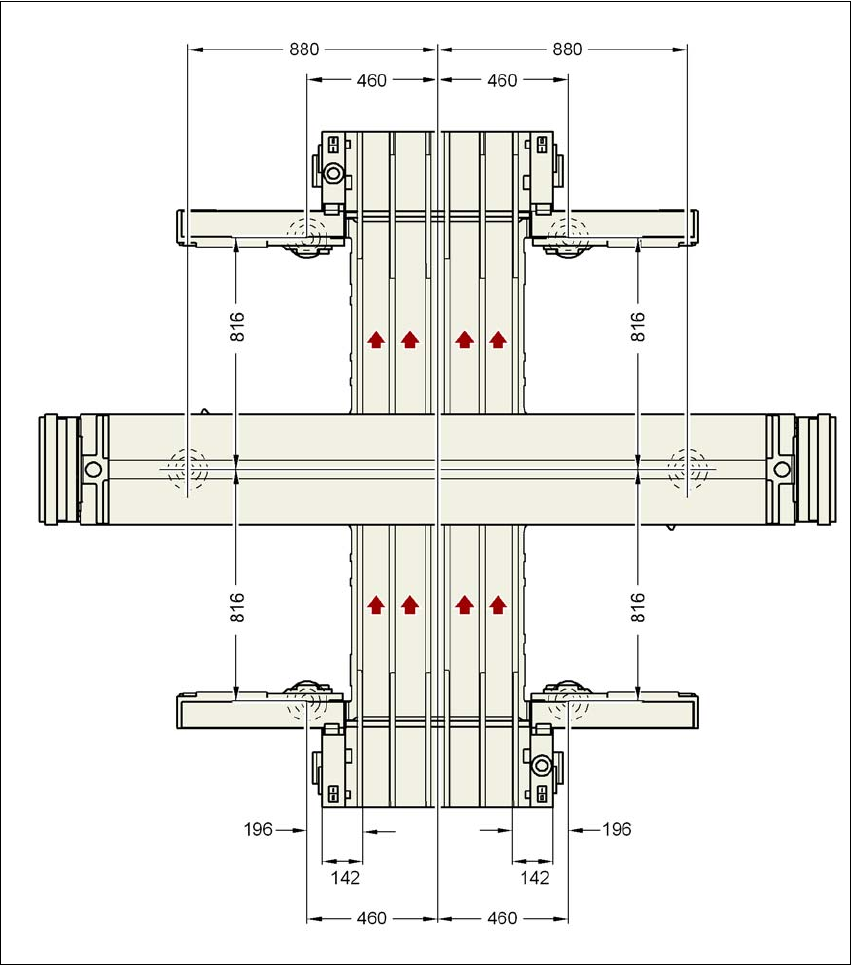

4.3.16.5 Rozteče nohou stroje a transportu Quad Lane
4
4
4
4
Obr. 4.3 - 27 Rozteče nohou a transportu Quad Lane v milimetrech -
pevné vnější transportní hrany, rozteč 535 mm
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
275

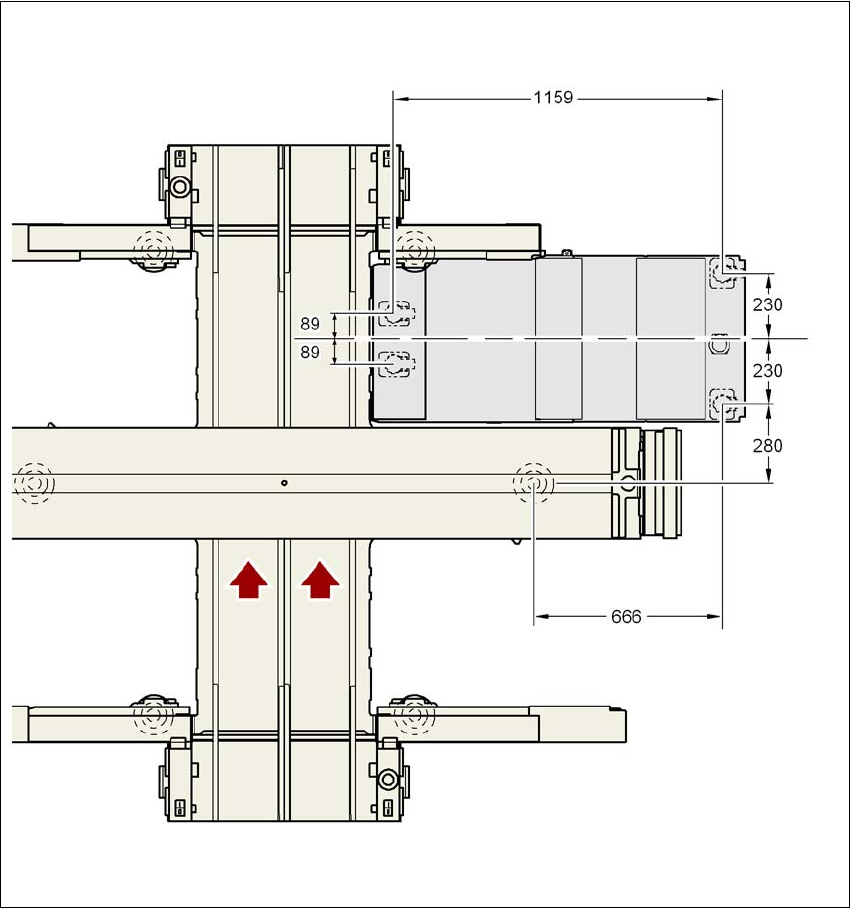

4.3.16.6 Vzdálenost nohou stroje od automatu a MTC
4
4
4
4
Obr. 4.3 - 28 Vzdálenost nohou stroje od automatu a MTC v milimetrech
