6.1.2.5 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X3
Na stanovištích 1, 3 a 4 mohou být instalovány až 2 měniče pipet pro hlavu CPP (pos. 1 a 2 na
obr. 6.1 - 15
). Na stanovišti 2 může být instalován 1 měnič pipet. To dává celkovou kapacitu 7
měničů pipet.
Počet míst pro pipety je při standardní konfiguraci
35 zásobníků (20xx) = 420 míst pro pipety
7 zásobníků (28xx) = 63 míst pro pipety
6
Obr. 6.1 - 15 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X3
6
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
369
6.1.2.6 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X2
Na stanovištích 1 a 3 mohou být instalovány až 2 měniče pipet pro hlavu CPP (pos. 1 a 2 na obr.
6.1 - 16
). Na stanovištích 2 a 4 může být instalován vždy jeden měnič pipet. To dává celkovou
kapacitu 6 měničů pipet.
Počet míst pro pipety je při standardní konfiguraci
30 zásobníků (20xx) = 360 míst pro pipety
6 zásobníků (28xx) = 54 míst pro pipety
6
Obr. 6.1 - 16 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X2
6
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
370
6.1.2.7 Montáž
Měniče pipet na automatu X4I (viz obr. 6.1 - 13, strana 366) a měniče pipet "řada 1" na automatu
X4, X3 a X2 (viz obr. 6.1 - 14
, 6.1 - 15 a 6.1 - 16 od strany 367) jsou vždy připevněny na přípravku
pro vtahování vozíku součástek. U automatů SIPLACE X4, X3 a X2 může být instalován druhý
měnič pipet. Pro tento měnič pipet "Řada 2" je k dispozici montážní sada. Ta se skládá ze staho-
vacího přípravku pipet a nádoby na odhozené pipety (viz odstavec 6.1.2.11
, strana 374).
6

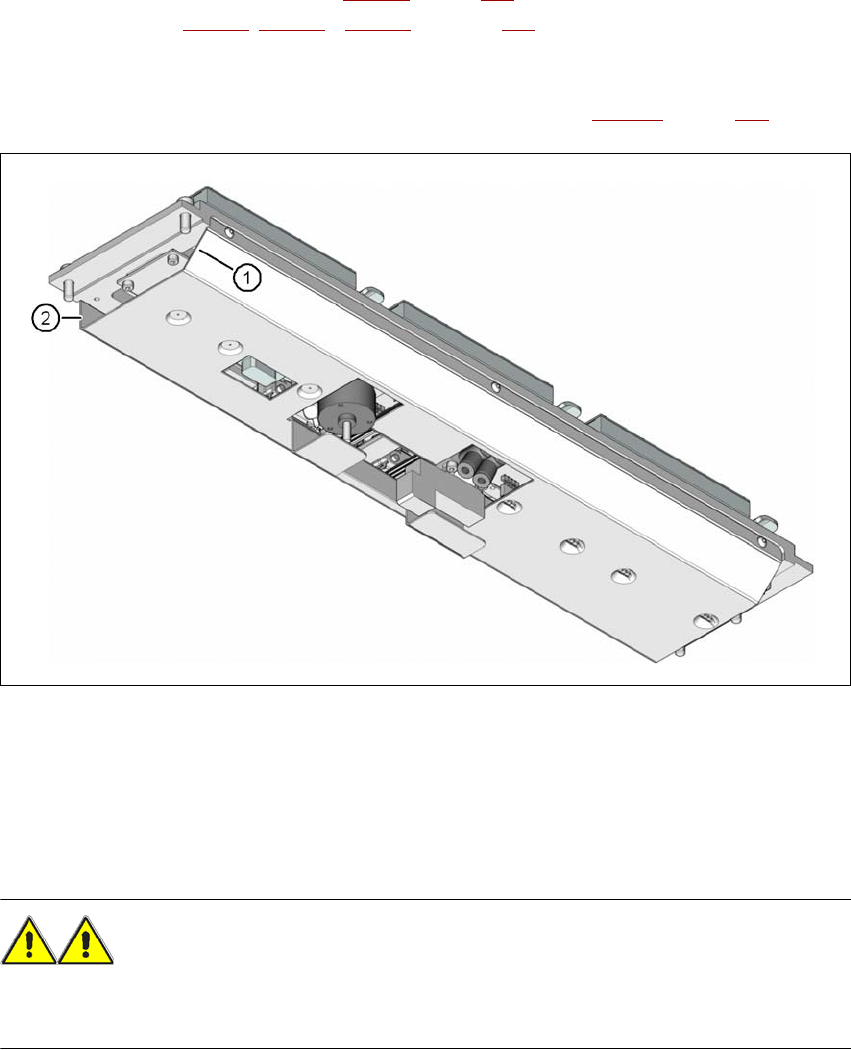

Obr. 6.1 - 17 Montážní poloha měniče pipet - pohled zdola
(1) Šikmá strana ukazuje ve směru přípravku pro vtahování vozíku součástek
(2) Svislá strana ukazuje ve směru transportu desek
→ Vyrovnejte měnič pipet tak, aby šikmá strana ukazovala ke vtahovacímu přípravku vozíku sou-
částek.
VÝSTRAHA 6
– Pro každou osazovací hlavu instalujte jen příslušný měnič pipet. Při smíšené konfiguraci hro-
zí nebezpečí havárie hlav!
