Návod k obsluze SIPLACE X-série Úkoly na stroji Od verze software SR.70x.xx Vydání 01/2011 Informace alarmu a online nápov ě da 313 5.6.1 Zobrazení informací k aktuálnímu alarmu Pro zobrazení informa cí k aktuálnímu alar…
Úkoly na stroji Návod k obsluze SIPLACE X-série
Informace alarmu a online nápověda Od verze software SR.70x.xx Vydání 01/2011
312
5.6 Informace alarmu a online nápověda
Vyskytnou-li se během práce osazovacího automatu alarmy, zobrazí se ve stavovém poli ovládací
plochy červeně vyznačené hlášení alarmu. Symbol informace alarmu je aktivní.
Červeně zvýrazněné spínací plochy signalizují, že je nutný zásah obsluhy.
5

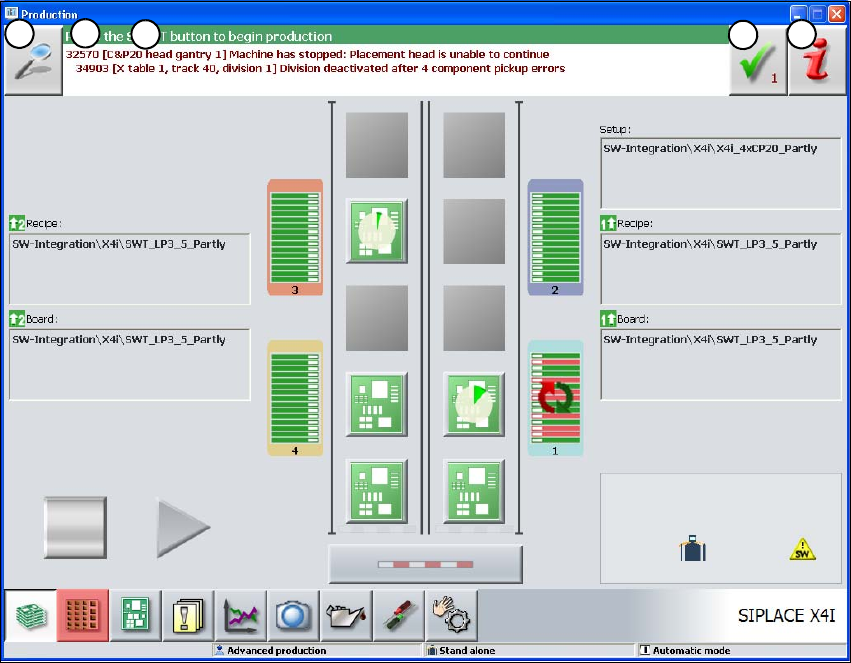

Obr. 5.6 - 1 Náhled "Výroba" s hlášením alarmu (například SIPLACE X4I)
(1) Číslo alarmu
(2) Hlášení alarmu: Krátká informace k alarmu
(3) Symbol "Detaily": pro vyvolání detailních informací (např. zdroj chyby, čas výskytu)
(4) Symbol "Potvrzení alarmu": pro vymazání hlášení alarmu
(5) Symbol "Informace k alarmu": pro vyvolání nápovědy k aktuálnímu alarmu
1
2
3
4
5
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Informace alarmu a online nápověda
313
5.6.1 Zobrazení informací k aktuálnímu alarmu
Pro zobrazení informací k aktuálnímu alarmu je třeba spustit kliknutím na symbol systém
nápovědy počítače stanice. Otevře se hlavní okno systému nápovědy s informacemi o alarmu.
Informace se přitom vztahují k aktuálně zobrazenému alarmu, ze kterého byla nápověda spuště-
na.
Pokud byl alarm odstraněn a odstranění bylo strojem automaticky zjištěno, je alarm automaticky
ze stavového pole vymazán.
Pokud není odstranění automaticky zjištěno, lze alarm manuálně ze stavového pole vymazat.
Pokud to chcete provést, klikněte na symbol . Hlášení alarmu se již ve stavovém poli
nezobrazí.
5.6.2 Zobrazení informací k vybranému alarmu
Klikněte na liště symbolů na spínací plochu (1).
Zobrazí se seznam všech vzniklých alarmů.
Klikněte na spínací plochu "Zobrazit záznam hlášení" (2).
Pro otevření detailních hlášení alarmů se proklikejte pomocí menu na seznam alarmů (3).
. 5

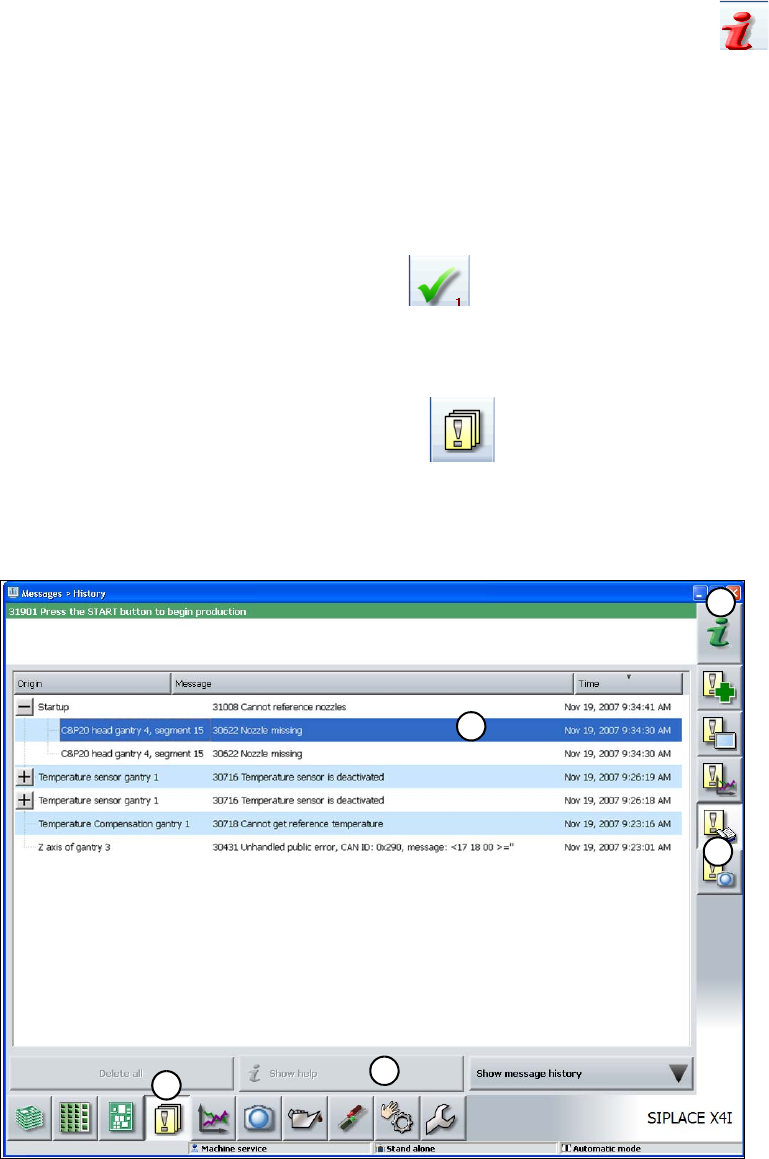

Obr. 5.6 - 2 Příklad: Seznam alarmů (na příkladě SIPLACE X4I)
1
2
3
4
5
Úkoly na stroji Návod k obsluze SIPLACE X-série
Informace alarmu a online nápověda Od verze software SR.70x.xx Vydání 01/2011
314
V seznamu alarmů vyberte zobrazení alarmu, o kterém chcete získat informace.
Pro zobrazení informací klikněte na spínací plochu "Zobrazit nápovědu" (4).
Informace k nějakému jinému alarmu mohou být vyhledány a zobrazeny pomocí indexu systému
nápovědy (5) zadáním čísla alarmu.
5.6.3 Význam barev v informacích k alarmu v online nápovědě
5
5
5
5.6.4 Kontextová online nápověda
Pro zobrazení informací k aktuálnímu náhledu je třeba spustit kliknutím na symbol systém
nápovědy počítače stanice. Otevře se hlavní okno systému nápovědy s informacemi o alarmu.
Informace se přitom vztahují k aktuálně zobrazenému náhledu, ze kterého byla nápověda spuš-
těna. Pomocí obsahu, indexu a hledacích funkcí můžete získat celé obsahy online nápovědy.
Vyznačení textu Význam
Červený text Číslo alarmu a hlášení alarmu
Černý text Možná příčina(y) alarmu
Zelený text Pokyny pro odstranění alarmu
Modrý podtržený text Vyvolání dodatečných informací
