Technická data automatu Návod k obsluze SIPLACE X-série Osazovací hlava Od verze software SR.70x.xx Vydání 01/2011 132 3.5.2.5 Montážní polohy hlavy MultiS t ar na automatech 3.5.2.6 Hlava MultiSt ar v módu Collect&P…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Osazovací hlava
131
3.5.2.3 Klasifikace zpracovávaného spektra součástek
3
3.5.2.4 Osazovací módy hlavy MultiStar
Podle třídy součástky pracuje hlava CPP v různých osazovacích módech. Optimalizace výstroje
vybere osazovací mód s minimálním časem taktu. Následující tabulka ukazuje souvislost mezi tří-
dou součástky a osazovacím módem.
Tab. 3.5 - 2 Vztahy mezi třídou součástky a osazovacím módem
3
3
Třída
součástek
Velikost
součástek
Montážní poloha
a
hlavy CPP
Výška
součástek
Typ kamery
součástek
Malá součástka
K_BE
01005
b
-
27 x 27 mm²
nahoře do 8,5 mm
Kamera hlavy,
typ 30
dole do 6 mm
01005
b
-
16 x 16 mm²
dole do 6 mm
Kamera hlavy,
typ 38
Středně velká
součástka,
typ M_BE_1
< 27 x 27 mm²
nahoře
mezi 8,5 a
11,5 mm
Stacionární kamera
součástek, typ 33
(viz odstavec 6.7.1
,
strana 406
)
dole není možné
Středně velká
součástka,
typ M_BE_2
mezi
27 x 27 mm² a
32 x 32 mm²
nahoře 11,5 mm
dole není možné
Velká součástka
G_BE
mezi
32 x 32 mm² a
50 x 40 mm²
nahoře do 11,5 mm
Stacionární kamera
součástek, typ 33
dole není možné
Tab. 3.5 - 1 Klasifikace zpracovávaného spektra součástek
a) Dbejte prosím pravidel pro výšku montážní polohy v odstavci 3.5.2.2, strana 130.
b) Součástka 01005: typ kamery 30; typ kamery 38 je doporučená pro velké požadavky na kvalitu
Osazovací mód Třída součástek
Malá součástka Středně velká součástka Velká součástka
Mód
Collect&Place
Ano Ne Ne
Smíšený mód Ano Ano Ne
Rozšířený mód
Pick&Place
Ano Ano Ano
Čistý mód
Pick&Place
Ne Ne Ano
Technická data automatu Návod k obsluze SIPLACE X-série
Osazovací hlava Od verze software SR.70x.xx Vydání 01/2011
132
3.5.2.5 Montážní polohy hlavy MultiStar na automatech
3.5.2.6 Hlava MultiStar v módu Collect&Place
V tomto módu zpracovává hlava MultiStar malé součástky.
3

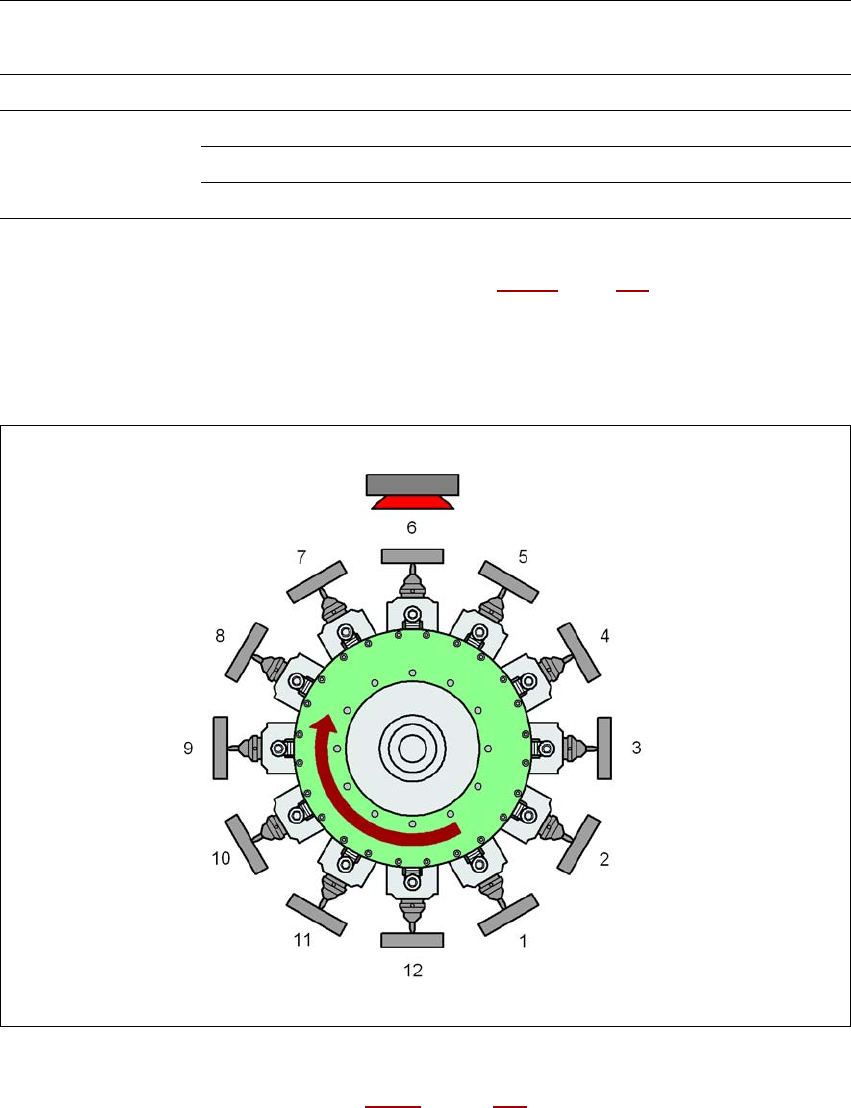

Obr. 3.5 - 6 Hlava MultiStar - mód Collect&Place
K_BE Malá součástka (viz tabulku 3.5 - 1, strana 131)
Typ 30/38 Kamera součástek, typ 30 nebo typ 38
1 ... 12 Pořadí přijatých součástek
3
Osazovací automat Montážní poloha
a
hlavy CPP
Maximální výška
součástek
Rozpoznávací
kamera
SIPLACE X4I jen dole 6 mm Kamera hlavy
SIPLACE X4, X3, X2 dole 6 mm Kamera hlavy
nahoře 8,5 mm Kamera hlavy
jen nahoře 11,5 mm Stacionární kamera součástek
Tab. 3.5 - 3 Montážní polohy hlavy CPP na automatech
a) Dbejte prosím pravidel pro výšku montážní polohy v odstavci 3.5.2.2, strana 130.
Typ 30/38
K_BE
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Osazovací hlava
133
3.5.2.7 Hlava MultiStar ve smíšeném módu
V tomto módu jsou zpracovávány malé až středně velké součástky.
3
Obr. 3.5 - 7 MultiStar - smíšený mód
K_BE Malá součástka, viz tabulku 3.5 - 1, strana 131
M_BE_1 Středně velké součástka, typ 1 (viz tabulka 3.5 - 1, strana 131)
M_BE_2 Středně velké součástka, typ 2 (viz tabulka 3.5 - 1
, strana 131)
Typ 30/38 Kamera součástek, typ 30 nebo typ 38
Typ 33 Stacionární kamera součástek, typ 33
1 ... 8 Pořadí přijatých součástek
1 ... 12 Pořadí přijatých součástek
3
Sousední segmenty hlavy CPP nemohou přijímat žádné součástky typu M_BE_2, pokud je úhlo-
příčka středně velké součástky, typ 2 (M_BE_2) delší než 39,8 mm.
Typ 30/38 Typ 30/38
Typ 33 Typ 33
K_BE
M_BE_2
M_BE_1
K_BE
