Technická data automatu Návod k obsluze SIPLACE X-série Vozík sou č ástek SIPLACE X-série Od verze soft ware SR.70x.xx Vydání 01/2011 196 3.10 V ozík so u č ástek SIPLACE X-série Č íslo výrobk u 001 1972 2-xx V oz ík kon…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 X-podavače
195
VÝSTRAHA 3
Dbejte bezpečnostních pokynů pro obsazení stanovišť uvedených v odstavci 2.6.5.1, strana 84.
3

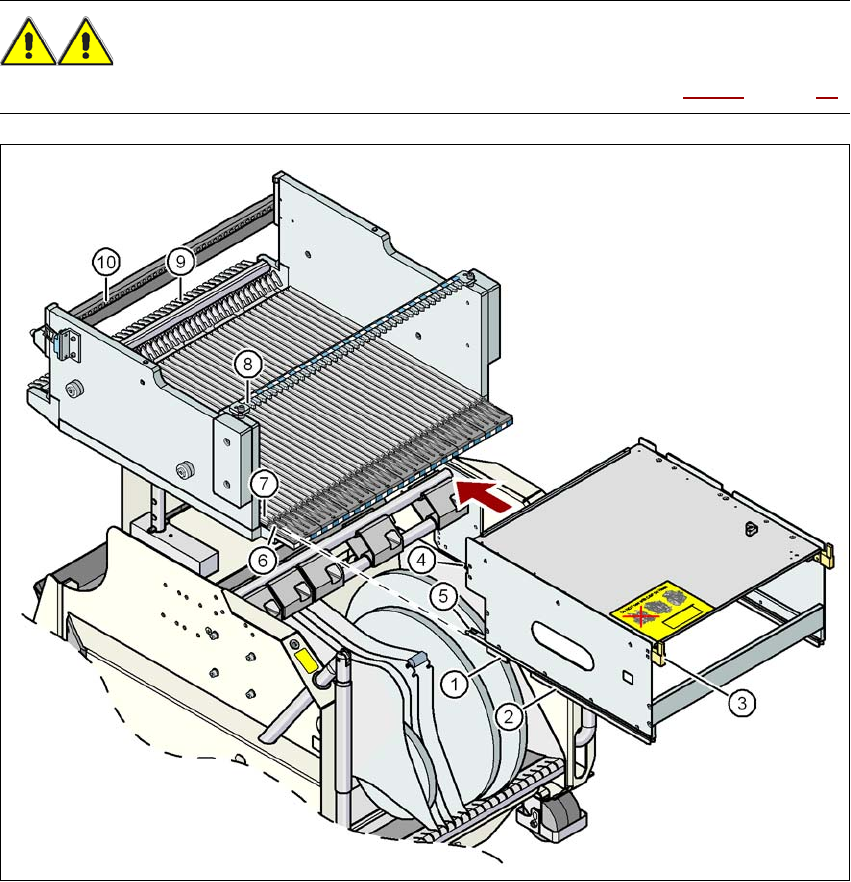

Obr. 3.9 - 19 Vložení držáku pro ploché zásobníky na vozík součástek série X
3
(1) Přední kluzné vedení (6) Zaváděcí pomůcka
(2) Zadní kluzné vedení (7) Kluzná kolejnice (profil omega)
(3) Polohovací kolík "vzadu" (8) Vybrání v polohovací liště pro zachycení
polohovacího kolíku "vzadu"
(4) Polohovací kolík "vpředu" (9) Blokovací západky
(5) Blokovací kladka (10) Polohovací otvory na stole součástek k
zachycení polohovacího kolíku "vpředu"
Technická data automatu Návod k obsluze SIPLACE X-série
Vozík součástek SIPLACE X-série Od verze software SR.70x.xx Vydání 01/2011
196
3.10 Vozík součástek SIPLACE X-série
Číslo výrobku 00119722-xx Vozík konstrukčních součástek SIPLACE X-série

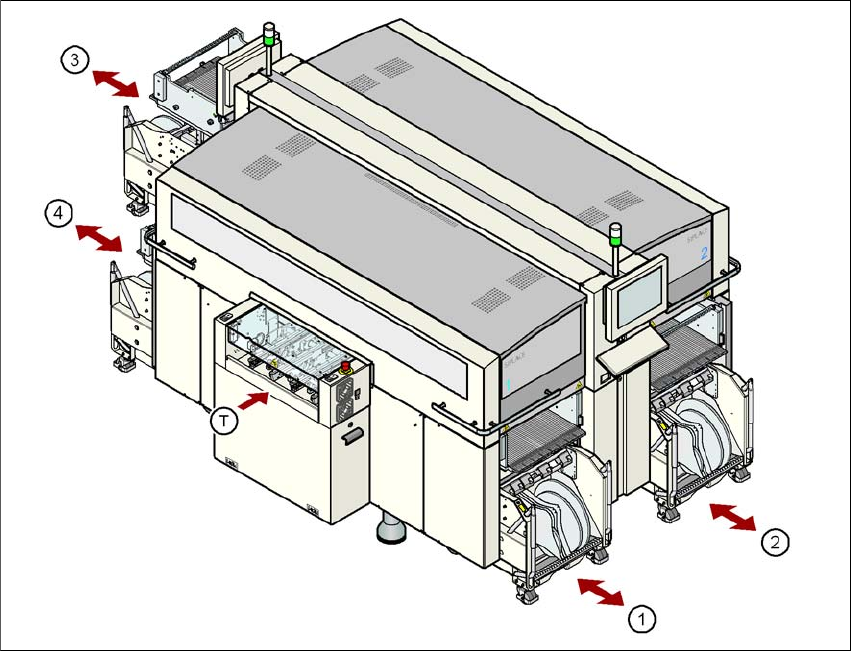

Na automatech SIPLACE X-série mohou být umístěny až čtyři vozíky součástek SIPLACE X-
série. Číslování stanovišť najdete na následujícím obrázku.
3
Obr. 3.10 - 1 Místa instalace vozíků součástek, SIPLACE X-série
(1) Stanoviště 1
(2) Stanoviště 2
(3) Stanoviště 3
(4) Stanoviště 4
(T) Směr transportu desky
Vozíky součástek jsou samostatné moduly, které mohou být vybavovány podavači na externím
místě. Výměna vozíku součástek proto vyžaduje pouze krátké přerušení výroby.
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Vozík součástek SIPLACE X-série
197
3

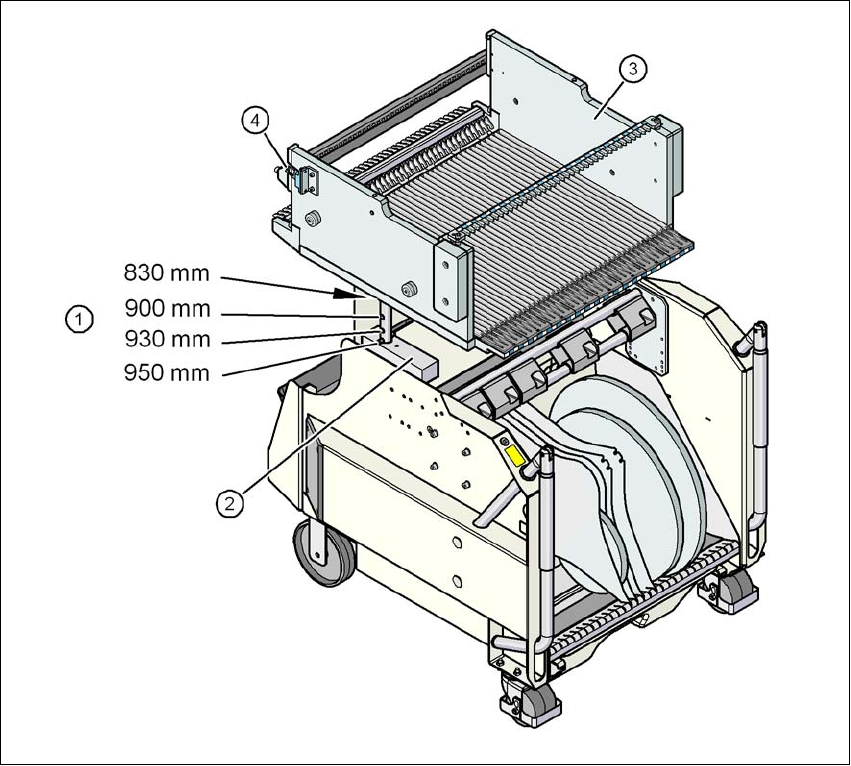

Obr. 3.10 - 2 Vozík součástek, SIPLACE X-série, s transportní výškou desek 950 mm
3
(1) Vrtání pro transportní výšky desek 900, 930 a 950 mm ve vodících sloupcích, při transportní
výšce 830 mm leží stůl součástek na špalku (2).
(2) Opěrná destička
(3) Stůl konstrukčních součástek
(4) Spínací jazýček pro sepnutí bezpečnostního spínače v přípravku na vtažení vozíku součás-
tek
