Návod k obsluze SIPLACE X-série Rozší ř ení stanice Od verze software SR.70x.xx Vydání 01/2011 Pracovišt ě pro analýzu tvar ů sou č ástek (Vision Teach Station) 423 6.16 Pracovišt ě pro analýzu tvar ů sou č ástek (V isio…
Rozšíření stanice Návod k obsluze SIPLACE X-série
Průběžný transport Od verze software SR.70x.xx Vydání 01/2011
422
6.15 Průběžný transport
Číslo výrobku 00119707-xx Průběžný transport SIPLACE X-série
Pomocí tohoto příslušenství lze zapínat a vypínat transportní pásy desek bez spuštění řídícího
počítače.
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Pracoviště pro analýzu tvarů součástek (Vision Teach Station)
423
6.16 Pracoviště pro analýzu tvarů součástek (Vision
Teach Station)
Číslo výrobku 00119788-xx Pracoviště pro analýzu tvarů součástek (Vision Teach Station)
6

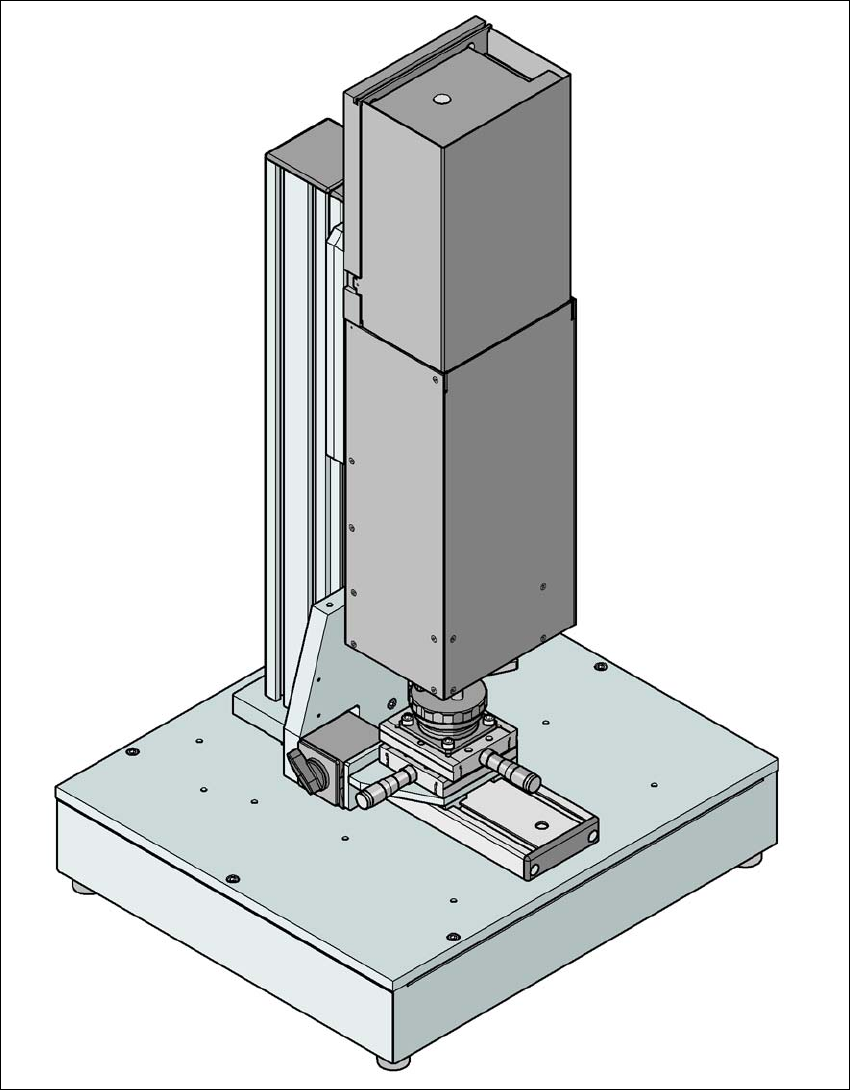

Obr. 6.16 - 1 Pracoviště pro analýzu tvarů součástek s kamerou součástek, typ 33
Rozšíření stanice Návod k obsluze SIPLACE X-série
Pracoviště pro analýzu tvarů součástek (Vision Teach Station) Od verze software SR.70x.xx Vydání 01/2011
424
6.16.1 Popis
Pracoviště pro analýzu tvarů součástek (Vision Teach Station) je systém pro vytváření a kontrolu
popisů tvarů těles součástek, které jsou zpracovávány na osazovacích automatech SIPLACE.
Pracoviště pro analýzu tvarů součástek (Vision Teach Station) se v podstatě skládá z následují-
cích komponentů:
– Základní modul s elektronikou a až dvěma kamerami součástek
– Minitower-PC
Operační systém WINDOWS XP 6
Software pro zpracování obrazu SIPLACE-Vision 6
Databázový server SIPLACE Pro 6
Kamerová rozhraní: karta CAN-bus a karta kamera-bus 6
Na pracovišti pro analýzu tvarů součástek (Vision Teach Station) lze vytvářet a kontrolovat nezá-
visle na osazovacím automatu popisy tvarů těles nebo provádět kontroly součástek.
Vytvořené popisy tvarů těles mohou být na pracovišti pro analýzu tvaru součástek (Vision Teach
Station) uloženy v databázi SIPLACE Pro a mohou být transformovány do databáze SIPLACE Pro
výrobního systému. Mimoto máte možnost, načíst do Vision Teach Station záznamy obsahu obra-
zovek z osazovacích automatů a zde analyzovat. Pouze vícenásobné měření součástek je třeba
ještě provádět na osazovacích automatech.
6.16.2 Výhody
Velká výhoda tohoto offline systému spočívá v tom, že je zcela nezávislý na výrobním systému a
pro vytváření a testování popisů tvarů těles se již nemusí využívat zdroje z výroby. Tak již nedo-
chází ke ztrátám v produktivitě v důsledku popisů a testování tvarů těles. Také časy pro zavádění
nových výrobků lze pomocí tohoto nezávislého systému značně redukovat.
