5.6.1 Zobrazení informací k aktuálnímu alarmu
Pro zobrazení informací k aktuálnímu alarmu je třeba spustit kliknutím na symbol systém
nápovědy počítače stanice. Otevře se hlavní okno systému nápovědy s informacemi o alarmu.
Informace se přitom vztahují k aktuálně zobrazenému alarmu, ze kterého byla nápověda spuště-
na.
Pokud byl alarm odstraněn a odstranění bylo strojem automaticky zjištěno, je alarm automaticky
ze stavového pole vymazán.
Pokud není odstranění automaticky zjištěno, lze alarm manuálně ze stavového pole vymazat.
Pokud to chcete provést, klikněte na symbol . Hlášení alarmu se již ve stavovém poli
nezobrazí.
5.6.2 Zobrazení informací k vybranému alarmu
Klikněte na liště symbolů na spínací plochu (1).
Zobrazí se seznam všech vzniklých alarmů.
Klikněte na spínací plochu "Zobrazit záznam hlášení" (2).
Pro otevření detailních hlášení alarmů se proklikejte pomocí menu na seznam alarmů (3).
. 5
Obr. 5.6 - 2 Příklad: Seznam alarmů (na příkladě SIPLACE X4I)
1
2
3
4
5
Úkoly na stroji Návod k obsluze SIPLACE X-série
Informace alarmu a online nápověda Od verze software SR.70x.xx Vydání 01/2011
314
V seznamu alarmů vyberte zobrazení alarmu, o kterém chcete získat informace.
Pro zobrazení informací klikněte na spínací plochu "Zobrazit nápovědu" (4).
Informace k nějakému jinému alarmu mohou být vyhledány a zobrazeny pomocí indexu systému
nápovědy (5) zadáním čísla alarmu.
5.6.3 Význam barev v informacích k alarmu v online nápovědě
5
5
5
5.6.4 Kontextová online nápověda
Pro zobrazení informací k aktuálnímu náhledu je třeba spustit kliknutím na symbol systém
nápovědy počítače stanice. Otevře se hlavní okno systému nápovědy s informacemi o alarmu.
Informace se přitom vztahují k aktuálně zobrazenému náhledu, ze kterého byla nápověda spuš-
těna. Pomocí obsahu, indexu a hledacích funkcí můžete získat celé obsahy online nápovědy.
Vyznačení textu Význam
Červený text Číslo alarmu a hlášení alarmu
Černý text Možná příčina(y) alarmu
Zelený text Pokyny pro odstranění alarmu
Modrý podtržený text Vyvolání dodatečných informací
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Stavová zobrazení signálních světel
315
5.7 Stavová zobrazení signálních světel
Signální světla signalizují provozní stavy a chyby automatu.
5.7.1 Popis funkce

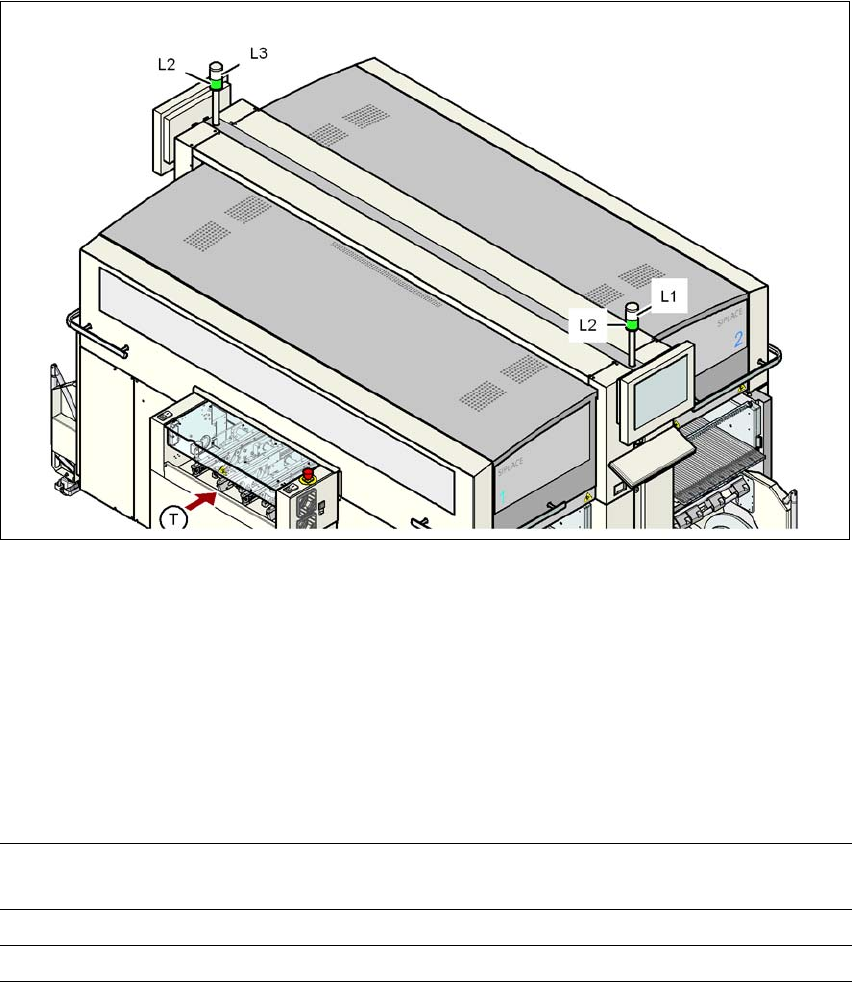

Obr. 5.7 - 1 Signální světla provozních stavů
L1 Signální světlo bílé, vpravo
L2 Signální světlo zelené, obě světla jsou zapojeny paralelně
L3 Signální světlo bílé, vlevo
TSměr transportu desky
5
5
5.7.2 Frekvence blikání
5
Normální blikání Zelená signálka: 700 ms vyp., 700 ms zap.
Bílá signálka: 500 ms vyp., 500 ms zap.
Krátkodobé blikání 100 ms zap., 1000 ms vyp.
Rychlé blikání 100 ms zap., 200 ms vyp.
