Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu 231 4 Obr . 4.3 - 3 Nohy automatu 4 (1) Vn ě jší noha stroje, 4 x, 2 provedení (viz obr . 4.3 -…
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
230
zakázáno, zvětšit vzdálenost mezi vidlemi natolik, aby byl automat zvedán za boční díly rámu
stroje. Následkem by byla deformace rámu stroje.
→ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit jednostran-
nému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje. Dopo-
ručujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
→ Nadzvedněte automat pomocí vysokozdvižného vozíku asi 30 cm vysoko. Tak vyloučíte
riziko poranění Vašich nohou, pokud by noha stroje nedopatřením poklesla.
Automat stojí na 6 nohách.
–4 vnější nohy stroje (pos. 1 na obr. 4.3 - 3
, strana 231)
Vnější nohy stroje jsou ve dvou provedeních: 4
–vnější noha stroje pro transportní výšku desky 830 mm, délka 369 mm,
číslo výrobku 03041008-01 (pos. 1 na obr. 4.3 - 2
)
–vnější noha stroje pro výšky transportu desek 900, 930 a 950 mm,
délka 439 mm, číslo výrobku 03000890-02 (pos. 2 na obr. 4.3 - 2
)
– 2 prostřední nohy stroje (pos. 2 na obr. 4.3 - 3
, strana 231) se 2 distančními díly
(pos. 3 a pos. 4 na obr. 4.3 - 3
, strana 231) pro výškové nastavení, pokud je potřebné.
4

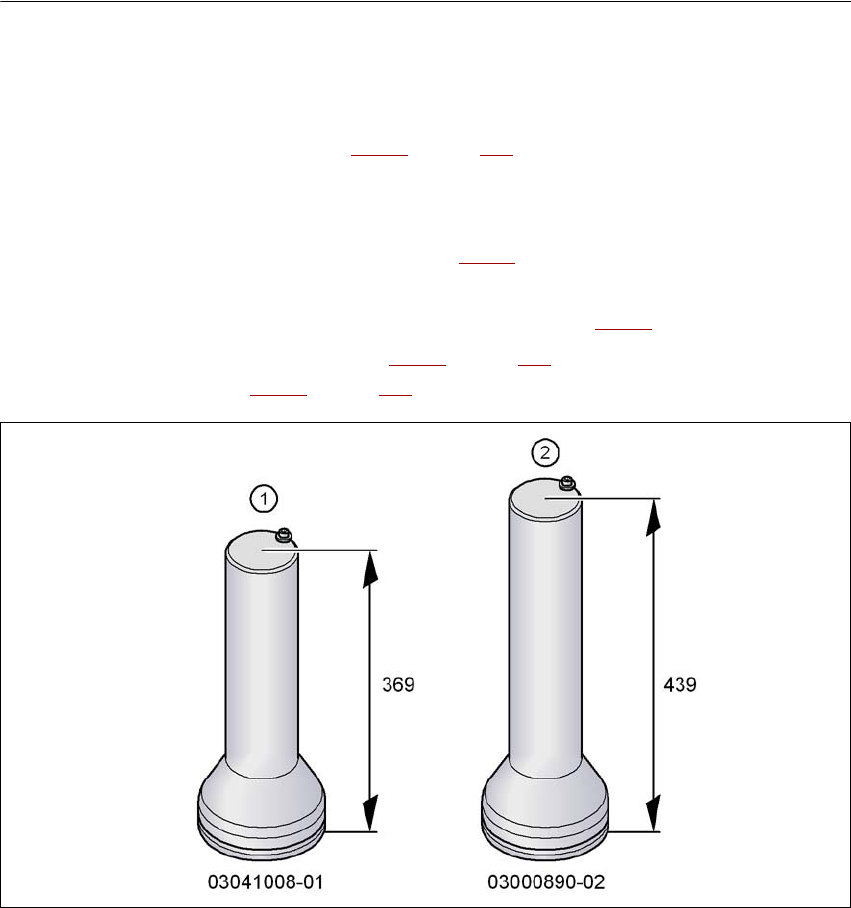

Obr. 4.3 - 2 Vnější nohy stroje - dvě provedení (míry v milimetrech)
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
231
4
Obr. 4.3 - 3 Nohy automatu
4
(1) Vnější noha stroje, 4 x, 2 provedení (viz obr. 4.3 - 2, strana 230)
(2) Prostřední noha stroje, 2 x
(3) Distanční díl na straně modulu elektrického napájení
(4) Distanční díl na straně pneumatického modulu
(5) Závitový otvor pro prostřední nohu stroje
(T) Směr transportu desek
(P) Pneumatický modul
(S) Modul napájecího napětí
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
232
4.3.4.1 Nastavení výšky prostřední nohy stroje
Nejprve musí být nastaveny prostřední nohy stroje. Podle výšky automatu musí být na spodní
stranu přišroubovány distanční díly (dbát na jejich správnou polohu).
Nastavení transportní výšky desek na 830 mm 4
Pro transportní výšku desek 830 mm nepotřebujete žádný distanční díl.
→ Zašroubujte prostřední nohu stroje co možná nejdále do pro ni připraveného závitového
otvoru (viz bod 5 na obr. 4.3 - 3
, strana 231).
Nastavení transportní výšky desek na 900 mm 4
Pro transportní výšku desek 900 mm potřebujete distanční díl.
→ Orientujte ho tak, aby byl rozměr 90 mm svisle a vrtání pro prostřední nohu ukazovalo dolu.
4
4
4
4
4
4
4
4
4
4
4
4
Obr. 4.3 - 4 Orientace distančního dílu pro transportní výšku 900 mm
4
(1) Distanční díl - výška 90 mm
(2) Prostřední noha stroje
(3) Kontramatice M24
(4) Imbusový šroub M12x80, 4 kusy
→ Zašroubujte prostřední nohu do závitového otvoru na spodní straně distančního dílu.
→ Oba distanční díly na spodní straně stroje orientujte podle následujícího:
– Otvor distančního dílu na straně modulu pneumatiky ukazuje ve směru transportu desek
(viz bod 4 na obr. 4.3 - 3
, strana 231).
