Technická data automatu Návod k obsluze SIPLACE X-série P ř ehledy konstruk č ních skupin Od verze software SR.70x.xx Vydání 01/2011 120 3.4.2 P ř ehled montážních skupin SIPLACE X4 3 Obr . 3.4 - 2 Automat X4 - p ř ehled…
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Přehledy konstrukčních skupin
119
3.4 Přehledy konstrukčních skupin
3.4.1 Přehled montážních skupin SIPLACE X4I
3
3

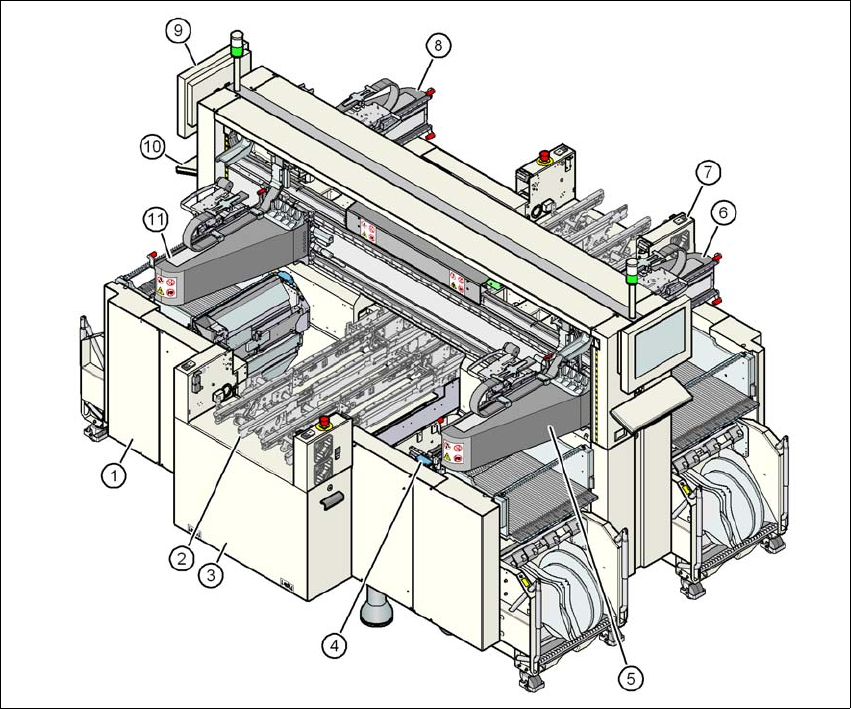

Obr. 3.4 - 1 Automat X4I - přehled montážních skupin
(1) Rám stroje
(2) Transport desek (flexibilní dvojitý transport)
(3) Montážní sada na vstupní straně desek
(4) Vtahovací přípravek vozíku součástek, zařízení na stříhání pásů, kanál pro vedení prázdných
pásů (4x)
(5) Portál 1 s osazovací hlavou
(6) Portál 2 s osazovací hlavou
(7) Montážní sada na výstupní straně desek
(8) Portál 3 s osazovací hlavou
(9) Monitor (2x)
(10) Klávesnice (2x)
(11) Portál 4 s osazovací hlavou
Technická data automatu Návod k obsluze SIPLACE X-série
Přehledy konstrukčních skupin Od verze software SR.70x.xx Vydání 01/2011
120
3.4.2 Přehled montážních skupin SIPLACE X4
3
Obr. 3.4 - 2 Automat X4 - přehled montážních skupin
(1) Rám stroje
(2) Transport desek (flexibilní dvojitý transport)
(3) Montážní sada na vstupní straně desek
(4) Vtahovací přípravek vozíku součástek, zařízení na stříhání pásů, kanál pro vedení prázdných
pásů (4x)
(5) Portál 1 s osazovací hlavou
(6) Portál 2 s osazovací hlavou
(7) Montážní sada na výstupní straně desek
(8) Portál 3 s osazovací hlavou
(9) Monitor (2x)
(10) Klávesnice (2x)
(11) Portál 4 s osazovací hlavou
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Přehledy konstrukčních skupin
121
3.4.3 Přehled montážních skupin SIPLACE X3
3
Obr. 3.4 - 3 Automat X3 - přehled montážních skupin
(1) Rám stroje
(2) Transport desek (flexibilní dvojitý transport)
(3) Montážní sada na vstupní straně desek
(4) Vtahovací přípravek vozíku součástek, zařízení na stříhání pásů, kanál pro vedení prázdných
pásů (4x)
(5) Portál 1 s osazovací hlavou
(6) Montážní sada na výstupní straně desek
(7) Portál 3 s osazovací hlavou
(8) Monitor (2x)
(9) Klávesnice (2x)
(10) Portál 4 s osazovací hlavou
