Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu 281 → Vy t o č te prost ř ední nohy stroje pomocí há kového klí č e 135 - 145 tak daleko, až do…
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
280
4

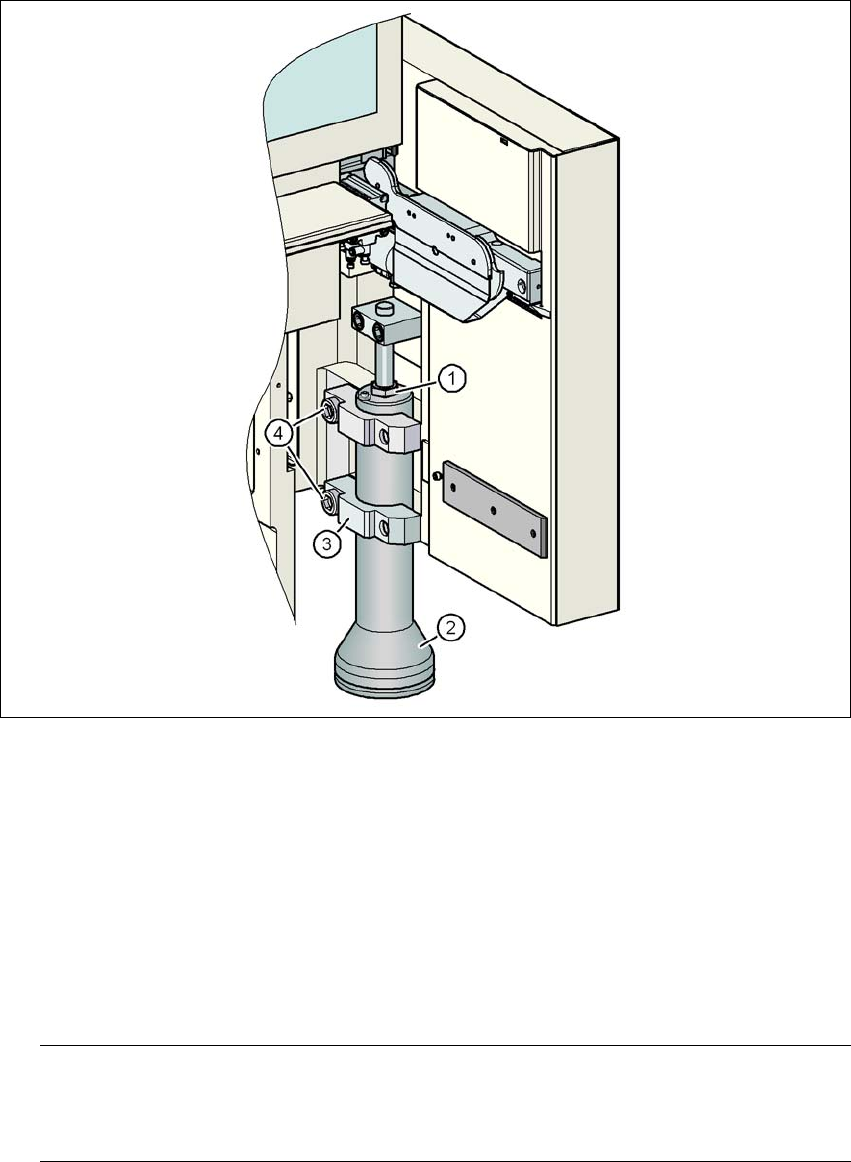

Obr. 4.3 - 32 Nastavení výšky vnější nohy stroje
(1) Stavěcí šrouby M24x2x120 pro výškové nastavení
(2) Vnější noha stroje
(3) Upínka
(4) Imbusový šroub M24x90
→ Zkontrolujte požadovanou transportní výšku desek.
→ Pokud je automat vyrovnán, dotáhněte pomocí momentového klíče imbus šrouby M24x90
(pos. 4) pro sevření svěrných dílů na všech vnějších nohách stroje (pos. 3).
POKYN 4
Moment dotažení 130 Nm. Při nižším momentu dotažení by mohl mít automat sklon k vibra-
cím.
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
281
→ Vytočte prostřední nohy stroje pomocí hákového klíče 135 - 145 tak daleko, až dosednou
pevně na zem.
→ Dejte pozor na to, abyste prostřední nohy nevyšroubovali příliš a nezrušili tak vyrovnání auto-
matu.
4

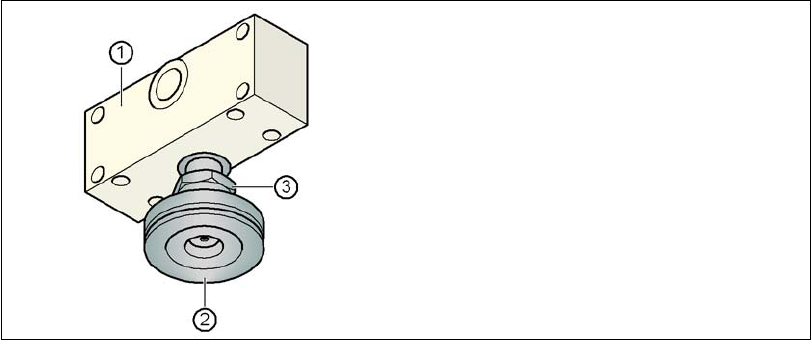

Obr. 4.3 - 33 Prostřední novu stroje vyrovnat a zajistit
→ Zkontrolujte ještě jednou přesné vyrovnání automatu pomocí strojní vodováhy.
→ Pomocí montážního klíče SW65 dotáhněte kontramatice M24 (pos. 3).
4.3.19 Odstranění transportních pojistek
–Odstranění veškerých transportních pojistek os portálů.
(1) Distanční díl
(2) Prostřední noha stroje
(3) Kontramatice M24
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
282
4.3.20 Odstranit prostředek proti korozi z vodících kolejnic
Automaty jsou před expedicí ošetřeny prostředkem pro ochranu proti korozi.
POZOR 4
– Pokud chcete při uvádění do provozu poprvé projet osy stroje, odstraňte ochranu proti korozi
ze všech os a ložisek.
– Namažte všechny osy a ložiska tukem uvedeným v návodu na údržbu.
Pokud by se smíchal prostředek pro ochranu proti korozi s tukem ložisek, mohlo by to vést ke
značnému snížení životnosti ložisek a vodících kolejnic.
POZOR 4
Při čištění vodících kolejnic a měřítek se v žádném případě nesmí dostat alkohol do vodícího
vozíku. Alkohol ničí ložiskový tuk ve vodících vozících.
