5.10.4.5 Senzory spoje pro X-podávací moduly pásů
Na X-podavače lze doplnit senzor spoje. Senzor je ve dvou provedeních:
Senzor spoje pro 8 mm a 12 mm X-podavače pásu
Senzor spoje pro 16 mm až 88 mm X-podavače 5
Senzor spoje se instaluje na místo označené posicí 3 na obr. 5.10 - 8
, strana 335.
Lze dodat i moduly podavačů pásů s již nainstalovanými senzory spoje (viz odstavec 3.9.2
od
strany 174
).
5.10.5 Seřízení X-podavače
Seřízení X-podavače je popsáno v příručce Jobguide.
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Dbát na LCD-displej a ukazatel stavu na podávacím modulu X
337
5.11 Dbát na LCD-displej a ukazatel stavu na podávacím
modulu X
X-podavače mají pro signalizaci provozních stavů barevný ukazatel stavu (pos. 6 na obr. 5.11 - 1)
a pro zobrazení textů LCD-displej (pos. 1 na obr. 5.11 - 1
).
5

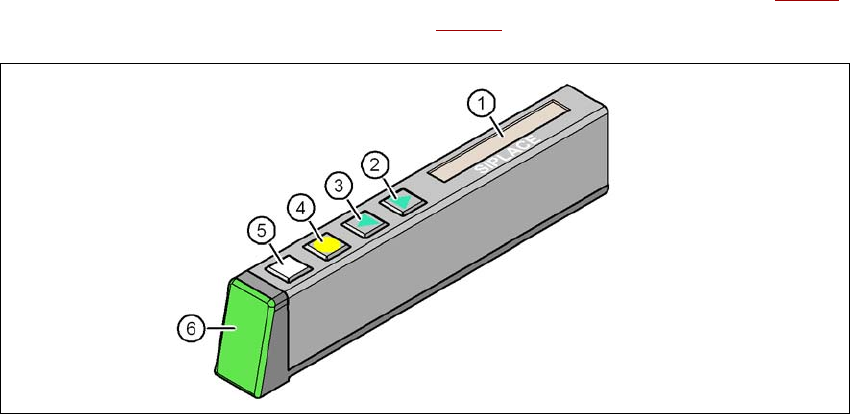

Obr. 5.11 - 1 Tlačítko, LCD-displej a ukazatel stavu na X-podavači
(1) LCD-displej
(2) Tlačítko VPŘED
(3) Tlačítko ZPĚT
(4) Tlačítko FÓLIE
(5) Tlačítko NASTAV
(6) Ukazatel stavu, vícebarevný
5.11.1 Ukazatel stavu
– Zelená:
Podávací modul je připraven k provozu a je zahrnut v aktuální výstroji.
– Oranžová:
Je signalizováno varování. Text varování se zobrazí na LCD-displeji.
– Červená:
Došlo k selhání. Chybové hlášení je zobrazeno na LCD displeji.
– Vypnuto:
Podávací modul není obsažen v aktuální výstroji.
Úkoly na stroji Návod k obsluze SIPLACE X-série
Dbát na LCD-displej a ukazatel stavu na podávacím modulu X Od verze software SR.70x.xx Vydání 01/2011
338
POKYN 5
Řízení stroje vypíná ukazatel stavu těch podavačů, které nejsou obsaženy ve výstroji. Stav "LED
vypnuto" nastane proto, když byla z programovacího systému zadána na linku zakázka. To uleh-
čuje obsluze kontrolu, protože musí dbát pouze na podavače, které jsou ve výstroji obsaženy.
Při vystrojování samotném - není na stanici žádná informace o výstroji, nebyla vyslána žádná
zakázka od SIPLACE Pro na stanici/linku - se LED diody aktivují u každého podavače po jeho
nasazení. Obsluha tak získá informaci, že je vše v pořádku.
5.11.2 LCD-displej
V následujících tabulkách najdete podrobné vysvětlení pro LCD-displej, barvy a mód ukazatele
stavu, významy a opatření k odstranění chyb.
5.11.2.1 Výstrahy a nápravy
5
5
5.11.2.2 Chybová hlášení a opravy
5
Text na
LCD-displeji
Ukazatel
stavu
Význam Odstranění chyby
Remove Foil
(Odstranit fólii)
oranžová Byla zvolena funkce, která
není při napnuté krycí fólii
(vahadlo fólie je stlačeno
dolů) povolena.
Pokud má být požadovaná funkce provede-
na, je třeba vyjmout fólii z dvojice ozubených
kol a odstřihnout, aby se uvolnilo vahadlo
fólie
Text na
LCD-displeji
Ukazatel
stavu
Význam Odstranění chyby
žádný červeně
bliká
Software podavače nepřešlo
do aplikace
Nově načíst software aplikace
načíst software podavače
Handle --->>
(madlo --->>)
červená Podavač byl nahlášen, ale
vyndavací madlo ještě není
zasunuto
Zasunout vyndavací madlo
Low Voltage
(Nízké napětí)
oranžová Napájecí napětí 24V nepře-
kročilo po zapnutí požadova-
nou mez
Zkontrolovat napájení
