Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
365
6.1.2.2 Technická data
6
6
6
6
6
6.1.2.3 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X4I
Na stanovištích 1, 2, 3 a 4 může být instalován vždy jeden měnič pipet pro hlavu CPP (pos. 1 na
obr. 6.1 - 13
, strana 366).
Pro osazovací automaty z toho vplývá následující konfigurace měniče pipet:
6
Měnič pipet pro hlavy SIPLACE MultiStar a SIPLACE SpeedStar
Rozměry (délka x šířka x výška) 449 x 94,5 x 55 mm³
Počet úložných míst pro pipety
Typ 20xx 60
Typ 28xx 9
Typ 10 xx, 11 xx, 12 xx 72
Typy pipet 20xx (hlava CPP)
28xx (hlava CPP)
10xx, 11xx, 12xx (hlava C&P20)
Doba výměny pipety cca 2 s na pipetu
Přípoj tlakového vzduchu 0,48 MPa (4,8 bar)
Stanoviště
Počet
zásobníků pipet
Počet rezervních
zásobníků pipet
Počet úložných
míst pro pipety
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič pipet Od verze software SR.70x.xx Vydání 01/2011
366
6
6

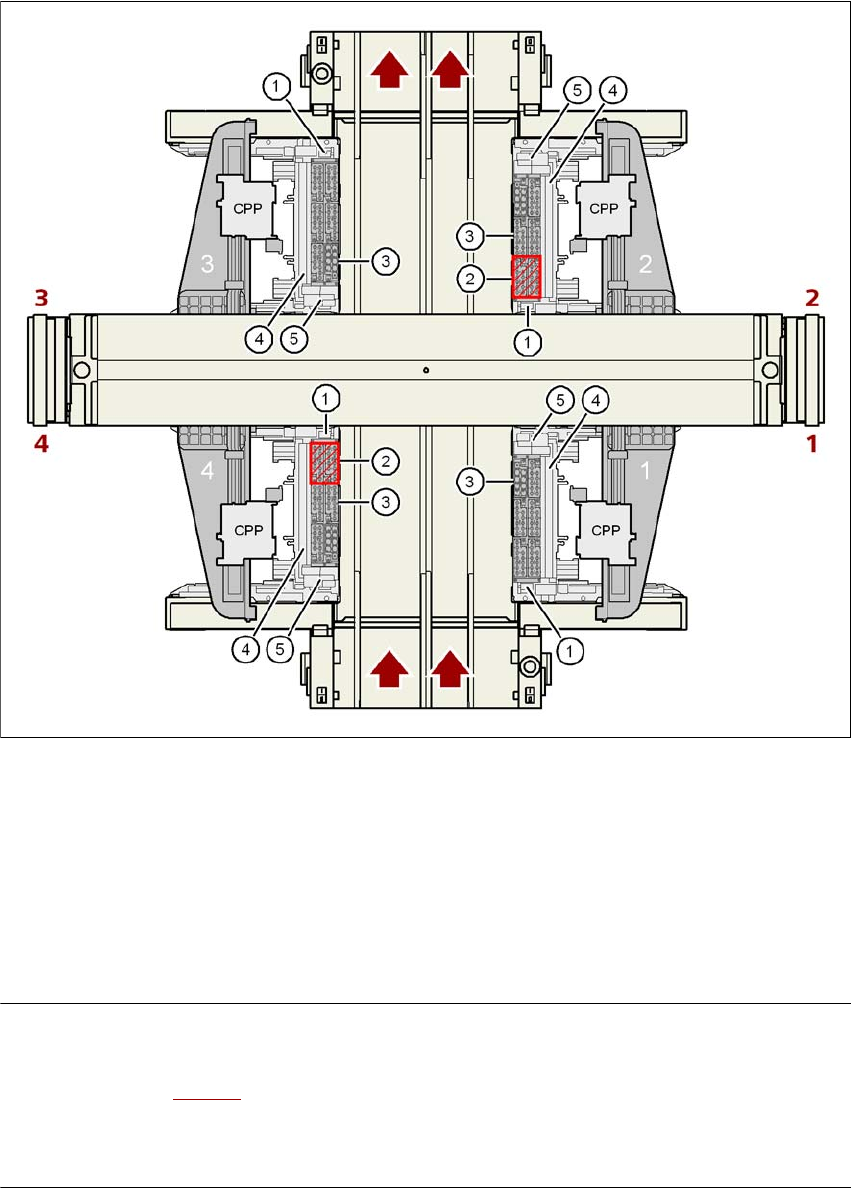

Obr. 6.1 - 13 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X4I
POKYN: 6
– Na stanovištích 2 a 4 nemohou osazovací hlavy dosáhnout na oba vnitřní zásobníky pipet
(pos. 2 na obr. 6.1 - 13
).
– Všechna místa pro zásobníky musí být obsazena, protože při chybějících nebo nesprávně
posazených zásobnících zastaví bezpečnostní okruh automat.
(1) Měnič pipet
(2) Polohy pro rezervní zásobníky pipet (stanoviště 2 nebo 4)
(3) Zásobník pipet
(4) Nádoba na odhozené součástky
(5) Přípravek na stahování pipet a nádoba na odhozené pipety
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič pipet
367
6.1.2.4 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X4
Na stanovištích 1, 2, 3 a 4 mohou být instalovány až 2 měniče pipet pro hlavu CPP (pos. 1 a 2 na
obr. 6.1 - 14
). To dává celkovou kapacitu 8 měničů pipet.
Počet míst pro pipety je při standardní konfiguraci
40 zásobníků (20xx) = 480 míst pro pipety
8 zásobníků (28xx) = 72 míst pro pipety
6
Obr. 6.1 - 14 Poloha měniče pipet pro hlavu SIPLACE MultiStar na automatu X4
(1) Měnič pipet, "řada 1"
(2) Měnič pipet, "řada 2"
(3) Nádoba na odhozené součástky
(4) Přípravek na stahování pipet a nádoba na odhozené pipety
(5) Zásobník pipet
