3.10.1 Konstrukce
Vozík součástek se skládá v podstatě z pojízdného podstavce, stolu součástek pro uchycení
podavačů, kontejneru na role pásů a nádoby na pásové odpady.
3

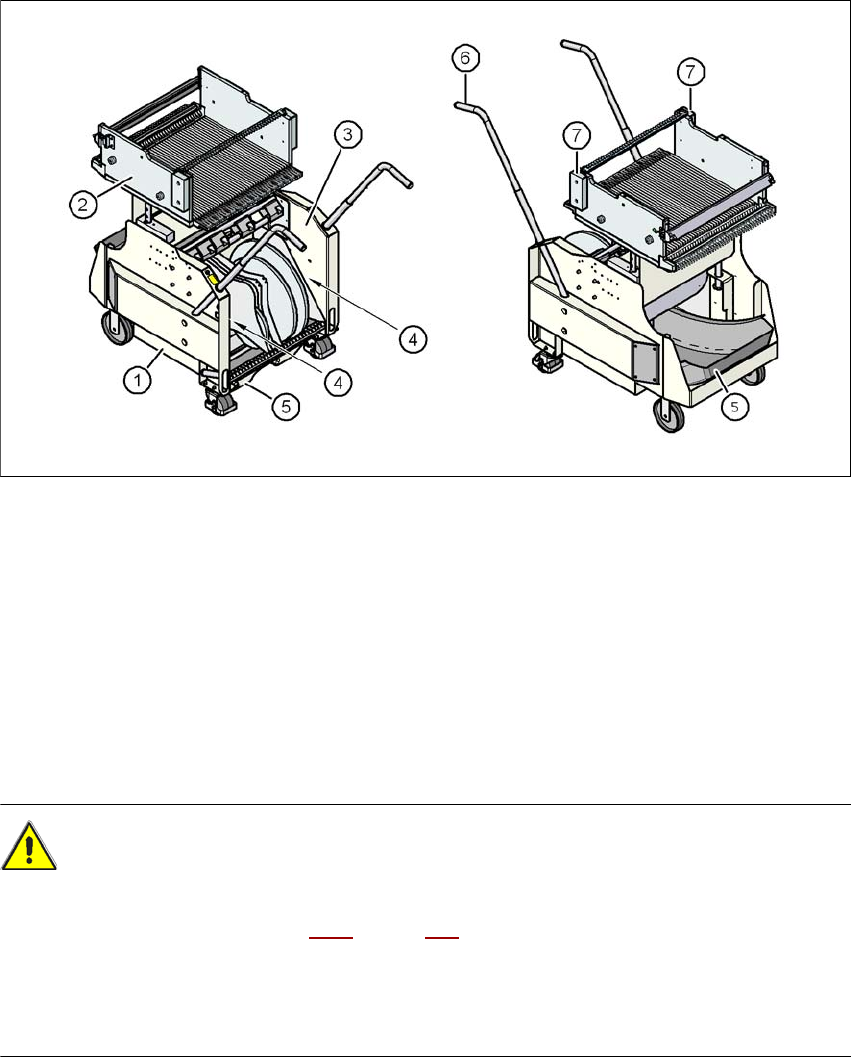

Obr. 3.10 - 3 Vozík součástek, SIPLACE X-série, pohled zepředu a zezadu
(1) Podvozek
(2) Stůl konstrukčních součástek
(3) Kontejner pásů
(4) Spára pro zachycení listů se seznamem výstroje
(5) Nádoba na pásové odpady
(6) Úchyt
(7) Ochranný kryt
POZOR 3
→ Pokud vyndaváte nádobu na odpad z pásů z vozíku součástek, dbejte bezpečnostního
pokynu uvedeného v odstavci 5.8.2
, strana 322.
– Madla smí být používána jen pro posouvání vozíku součástek.
→ Pokud chcete vozík součástek transportovat nebo zvednout z palety, použijte vysokozdvižný
vozík.
Návod k obsluze SIPLACE X-série Technická data automatu
Od verze software SR.70x.xx Vydání 01/2011 Vozík součástek SIPLACE X-série
199
3.10.2 Popis
Kontejner na pásy (pos. 3 na obr. 3.10 - 3) pojme ve standardním provedení role pásů o velikosti
do 17" (432 mm).
Mezi kontejnerem na pásy a vozíkem součástek se nachází vlevo a vpravo dvě 5 mm široké štěr-
biny (pos. 4 na obr. 3.10 - 3
, strana 198) pro zachycení listů se seznamem výstroje.
Na spodní straně podvozku je vyjímatelná nádoba na odpadové pásy (pos. 5 na obr. 3.10 - 3
,
strana 198
). Nastříhané odpadové pásy padají skluzem do nádoby na pásové odpady, která musí
být vyprazdňována podle množství přijatého odpadu.
Úchyt (pos. 6 na obr. 3.10 - 3
, strana 198) lze sklopit nahoru nebo dolů.
POKYN 3
Pro provoz automatu musí být všechny vozíky součástek,měniče Matrix Tray nebo Waffle Pack
na automatu obsazeny. Obsaďte volná stanoviště podávacími moduly Dummy(atrapa) podle
popisu v odstavci 2.6.5.1, strana 84.
3.10.3 Technická data
3
3
Délka x šířka 727 x 592 mm²
752 x 592 mm² s odpadovými nádobami
Výška stolu součástek 819,5 mm při transportní výšce 830 mm
889,5 mm při transportní výšce 900 mm
919,5 mm při transportní výšce 930 mm
939,5 mm při transportní výšce 950 mm
Transportní výška desky 830 mm ± 15 mm (na přání)
900 mm ± 15 mm (na přání)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (SMEMA - na přání)
Výška odklopeného madla 969 mm
Počet stanovišť 40 (8 mm X - podavač pásu)
Váha
Bez podavačů
S podavači na všech stanovištích
80,4 kg
139,6 kg
Průměr rolí pásu
Standard
Maximálně
Do 432 mm (17")
483 mm (19")
Technická data automatu Návod k obsluze SIPLACE X-série
Vozík součástek SIPLACE X-série Od verze software SR.70x.xx Vydání 01/2011
200
3.10.4 Polohové značky na vozíku součástek SIPLACE X-série
3
Obr. 3.10 - 4 Polohové značky na vozíku součástek SIPLACE X-série
(1) Polohové značky na vozíku součástek
Po nasunutí vozíku součástek SIPLACE série X pohřešuje stroj polohové značky vozíku součás-
tek.
U součástek s délkou hrany menší než 0,5 mm, tedy u součástek 0402 a menších se při odebírání
první součástky zjišťuje poloha součástky s kapsou pásu.
