4.3.18 Konečné nastavení automatu
→ Položte strojní vodováhu vždy ve směru os X a Y na bočnice transportu desek v oblasti osa-
zování 1 (viz obr. 4.3 - 31
). Šířka transportu desek je přednastavena:
Jednoduchý transport 210 mm
Dvojitý transport, stopa 1 100 mm
Dvojitý transport, stopa 2 210 mm 4
POKYN: 4
U dvojitého transportu položte vodováhu pro nastavení ve směru X vždy na vnější bočnici
automatu.
→ Změřte vzdálenost mezi horní hranou řemenu transportu desek a podlahou. Tato vzdálenost
by měla být 800 mm, 900 mm, 930 mm resp. 950 mm.
4

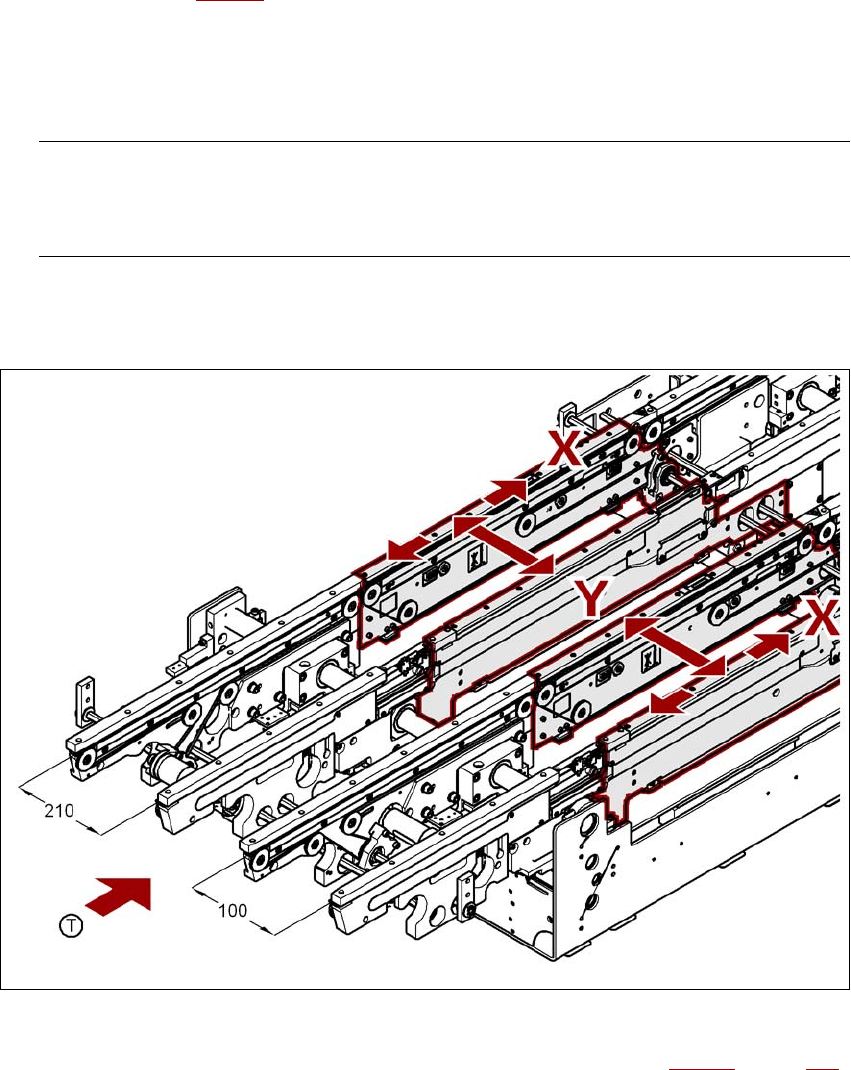

Obr. 4.3 - 31 Nastavení automatu v osách X a Y
→ Pomocí klíče SW36 nastavte stavěcí šrouby M24x2x120 (pos. 1 na obr. 4.3 - 32, strana 280)
tak, aby při požadované výšce transportu desek nebyla na libele vodováhy stroje žádná
odchylka od nulového bodu.
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Instalace automatu Od verze software SR.70x.xx Vydání 01/2011
280
4
Obr. 4.3 - 32 Nastavení výšky vnější nohy stroje
(1) Stavěcí šrouby M24x2x120 pro výškové nastavení
(2) Vnější noha stroje
(3) Upínka
(4) Imbusový šroub M24x90
→ Zkontrolujte požadovanou transportní výšku desek.
→ Pokud je automat vyrovnán, dotáhněte pomocí momentového klíče imbus šrouby M24x90
(pos. 4) pro sevření svěrných dílů na všech vnějších nohách stroje (pos. 3).
POKYN 4
Moment dotažení 130 Nm. Při nižším momentu dotažení by mohl mít automat sklon k vibra-
cím.
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Instalace automatu
281
→ Vytočte prostřední nohy stroje pomocí hákového klíče 135 - 145 tak daleko, až dosednou
pevně na zem.
→ Dejte pozor na to, abyste prostřední nohy nevyšroubovali příliš a nezrušili tak vyrovnání auto-
matu.
4
Obr. 4.3 - 33 Prostřední novu stroje vyrovnat a zajistit
→ Zkontrolujte ještě jednou přesné vyrovnání automatu pomocí strojní vodováhy.
→ Pomocí montážního klíče SW65 dotáhněte kontramatice M24 (pos. 3).
4.3.19 Odstranění transportních pojistek
–Odstranění veškerých transportních pojistek os portálů.
(1) Distanční díl
(2) Prostřední noha stroje
(3) Kontramatice M24
