4 Instalace a uvedení do provozu
4.1 Transport a konfigurace při dodávce
4.1.1 Transportní balení
Po Evropě se automat a vozíky součástek expedují na dvou dřevěných paletách zabalené do
plastové fólie. Mimo Evropu se automat a vozíky součástek dodávají v transportních bednách ze
dřeva.
4.1.1.1 Rozměry transportních balení
Rozměry palet a dřevěných beden jsou uvedeny v následující tabulce:
4
Obr. 4.1 - 1 Transportní bedna - rozměry v milimetrech
(A) Místa pro zasunutí vidlí vysokozdvižného vozíku
4.1.1.2 Váha automatu připraveného pro expedici
Následující tabulka obsahuje váhy automatů připravených k expedici včetně obalu.
Automat Vozík součástek
Paleta 2790 x 2404 mm² 2060 x 1350 mm²
Dřevěná bedna 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Automat Transport po Evropě Transport do zámoří
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
X4I 3859 kg 4359 kg
Vozík součástek 470 kg 550 kg
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Transport a konfigurace při dodávce Od verze software SR.70x.xx Vydání 01/2011
210
4.1.2 Zkontrolovat dodávku
→ Nechte automaty uložené v obalu do té doby, než se jejich teplota vyrovná s okolím. Jinak
hrozí nebezpečí kondenzace.
→ Zkontrolujte případné poškození dodávky.
→ Zkontrolujte čidla nárazů.
→ Vybalte automaty a příslušenství a zkontrolujte úplnost dodávky (referenční dodací list).
→ Zadokumentujte výsledek ve zprávě z instalace/ přejímacím protokolu.
4.1.3 Konfigurace při dodávce
Při dodávce je automat konfigurován následujícím způsobem:
– Montážní sada na výstupní straně desek (pos. 1 na obr. 4.1 - 2
, strana 211) je ze základního
stroje demontována.
– Jednotka osy (pos. 2 na obr. 4.1 - 2
, strana 211) v montážní sadě na výstupní straně desek
je položena na transportní polštář. Všechny kabely jsou k jednotce osy připojeny.
– Transportní stopa jednoduchého transportu je nastavena na šířku 210 mm. Při dvojitém
transportu obnáší šířka transportní stopy 1 100 mm, transportní stopy 2 210 mm. Toto nasta-
vení šířky má význam při přesném seřizování automatu.
Mimoto jsou při dvojitém transportu snadno přístupné elektrické konektory od transportního
motoru a světelné závory levé transportní stopy a zůstává také dostatek místa pro montáž
výstupního transportu.
– Výstupní transporty (pos. 4 na obr. 4.1 - 2
, strana 211) jednoduchého nebo dvojitého trans-
portu jsou demontovány. Jsou odpojeny kabely transportních motorů a světelných závor.
–Obě klávesnice (pos. 6 na obr. 4.1 - 2
, strana 211) jsou vyjmuty.
– Plechy pro položení klávesnic (pos. 5 na obr. 4.1 - 2
, strana 211) jsou vyvěšeny.
– Oba monitory (pos. 7 na obr. 4.1 - 2
, strana 211) jsou demontovány.
–Obě kontrolní světla (pos. 8 na obr. 4.1 - 2
, strana 211) jsou demontována.
– Všechny osy portálů jsou zajištěny pomocí transportních pojistek.
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Transport a konfigurace při dodávce
211
4

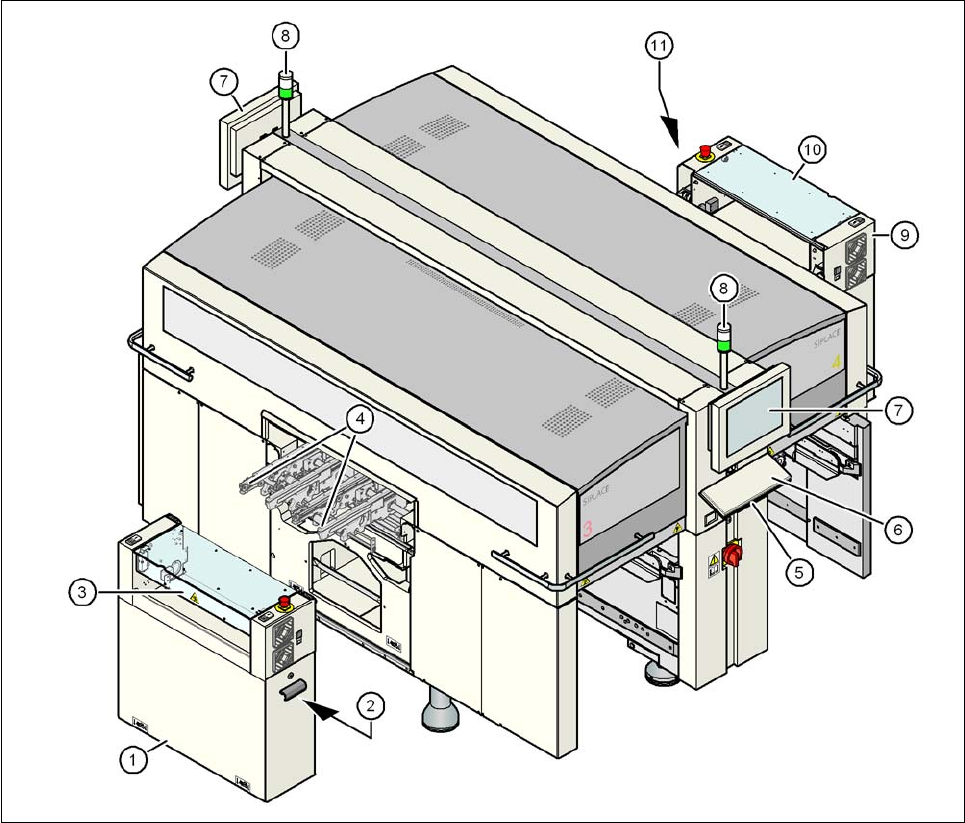

Obr. 4.1 - 2 Konfigurace při dodávce automatu
(1) Montážní sada na výstupní straně desek - při dodávce demontována
(2) Jednotka osy na výstupní straně desek - X4I, X4: portály 2 a 3, X3: portál 3, X2: portály 1 a 3
(3) Kryt transportu
(4) Výstupní transport
(5) Plech pro položení klávesnice
(6) Klávesnice
(7) Monitor
(8) Stavové světlo
(9) Jednotka PC-box na vstupní straně desek
(10) Montážní sada na vstupní straně desek - může být podle potřeby demontována
(11) Jednotka osy na vstupní straně desek - X4I, X4 a X3: portály 1 a 4
