Úkoly na stroji Návod k obsluze SIPLACE X-série Ovládací plocha Od verze software SR.70x.xx Vydání 01/2011 310 Otev ř e se následující náhled: 5 Obr . 5.5 - 4 Ovládací plocha v náhledu "M ě ni č pipet" (nap ř í…
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Ovládací plocha
309
5
Obr. 5.5 - 3 Ovládací plocha v náhledu "Podavače, součástky a pipety" (například SIPLACE X4I)
(1) Lišta symbolů (spínací plocha "Podavače, součástky a pipety")
(2) Vertikální lišta symbolů náhledu "Podavače, součástky a pipety"
(3) Oblast zpracování se 4 portály
(4) Spínací plocha pro výměnu pipet na portálu 3
Abyste zkontrolovali např. konfiguraci pipet, klikněte například na výměnu pipet na portálu 3
(spínací plocha 4).
1
2
3
4
Úkoly na stroji Návod k obsluze SIPLACE X-série
Ovládací plocha Od verze software SR.70x.xx Vydání 01/2011
310
Otevře se následující náhled:
5

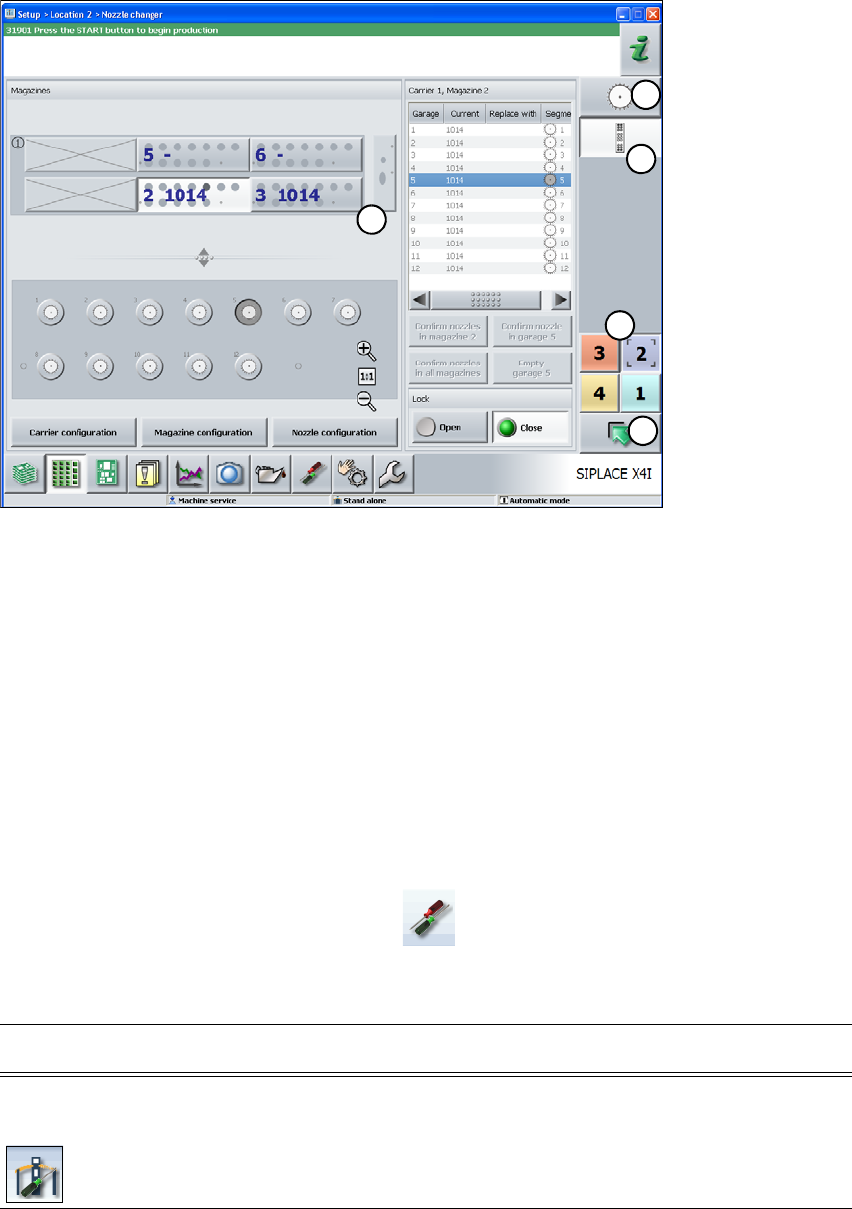

Obr. 5.5 - 4 Ovládací plocha v náhledu "Měnič pipet" (například SIPLACE X4I)
(1) Vertikální lišta se symboly "Měnič pipet"
(2) Oblast zpracování "Měnič pipet"
(3) Spínací plocha "O jednu rovina výše", pro přechod zpět do předchozího náhledu (zde: náhled
"Podavače, součástky a pipety", viz předchozí obrázek)
(4) Spínací plochy pro přímý přechod na jiný portál
(5) Spínací plochy pro přímý přechod ke "Konfigurace hlavy"
5.5.5 Nastavení
V náhledu "Nastavení" můžete měnit různá uživatelská nastavení, možnosti software a stroje.
Klikněte na liště symbolů na "Nastavení" .
Na pravé straně se zobrazí přídavná lišta symbolů. V následující tabulce jsou krátce popsány
symboly a nastavení.
1
5
2
3
4
Symbol Nastavení Popis
Nastavení
stroje
Jen pro úrovně "Rozšířená výroba", "Servis zákazníka" nebo
"Servis SIPLACE".
Nastavení druhu provozu a možností (např. možnosti chodu).
Vypnout stroj.
Přechod na operační systém.
Návod k obsluze SIPLACE X-série Úkoly na stroji
Od verze software SR.70x.xx Vydání 01/2011 Ovládací plocha
311
5.5.6 Uživatelsky orientované ovládání pomocí barevných značek
Na ovládací ploše mohou být symboly, spínací plochy a náhledy barevně zvýrazněny. Různá
barevná zvýraznění Vám umožňují ihned vidět, kdy je např. potřebný zásah uživatele nebo se
vyskytly výstrahy.
V software stanice se používají následující barevná zvýraznění:
5
Uživatelská
nastavení
Nastavení úrovně ovládání (viz odstavec 5.3.3, strana 300).
Nastavení jazyka. Standardně můžete vybrat "Německy" nebo
"Anglicky". Je k dispozici jazykové CD pro instalaci dalších jazyků.
Další možnosti jsou nastavitelné od úrovně ovládání "Rozšířená
výroba" .
Příslušenství
stroje
V úrovni ovládání "Výroba" nelze měnit žádné příslušenství.
Konfigurace příslušenství stroje.
Nastavení
software
Jen pro "Servis zákazníka" nebo "Servis SIPLACE".
Zde mohou být aktivovány různé kontrolní funkce.
Přehled připoje-
ných externích
systémů
Zobrazení všech připojených externích systémů (např. OIS, Setup-
Center). Zobrazení stavu připojení a obsazené paměti nebo odpo-
jení připojených systémů.
Symbol Nastavení Popis
Barva Stav Význam
červená Alarm Nutný zásah obsluhy.
Jen v náhledu "Podavače, součástky a pipety".
oranžová Výstraha Vyskytl se pokyn pro obsluhu.
Bezprostřední zásah obsluhy ale není nutný.
Jen v náhledu "Podavače, součástky a pipety".
zelená Při zpracovávání Symboly nebo spínací plochy mají kontrolu nad strojem a stav
je v pořádku.
Jen v náhledech "Výroba", "Podavače, součástky a pipety",
"Deska", "Kontrola senzorů a funkcí" a "Servis".
zelená
blikající
Čekání na desku Nahrazuje stav "Busy", kdy je stroj připraven k provozu, ale
nevyrábí, protože není k dispozici deska.
Vložte desku.
Jen v náhledu "Výroba".
