Návod k obsluze SIPLACE X-série Bezpe č nost práce Od verze software SR.70x.xx Vydání 01/2011 Uzav ř ení p ř ívodu stla č eného vzduchu a snížení tlaku 87 2.7.2 Zbytkové nap ě tí a doby vybití po vypnutí hlavního vypína …
Bezpečnost práce Návod k obsluze SIPLACE X-série
Zbytkové napětí a doba vybití na automatu Od verze software SR.70x.xx Vydání 01/2011
86
Obr. 2.7 - 2 Měřící místa na modulu elektrického napájení
2
2.7.1 Provozní napětí, zbytkové napětí a doba vybití po stisknutí tlačítka
nouzového zastavení
2
2
Kolíky X11 a X13_1 měřeny
proti X12 (GND)
Napětí při
normálním provozu
Zbytkové napětí při
nouzovém zastavení Doba vybití
X11 + 250 VDC < 10 VDC 7 s
X13_1 + 145 VDC < 10 VDC 50 s
Kolík X13_4
měřen proti kolíku X3_7 (-)
Napětí při
normálním provozu
Zbytkové napětí při
nouzovém zastavení Doba vybití
X13_4 + 40 VDC + 40 VDC -
Návod k obsluze SIPLACE X-série Bezpečnost práce
Od verze software SR.70x.xx Vydání 01/2011 Uzavření přívodu stlačeného vzduchu a snížení tlaku
87
2.7.2 Zbytkové napětí a doby vybití po vypnutí hlavního vypínače
2
POZOR 2
Aby se zamezilo ztrátě údajů, vypínejte automat - s výjimkou nouzových případů - podle následu-
jících kritérií:
– Automat ukončil přenos strojních, přípravných údajů a údajů panelů (sdružení desek).
– Automat ukončil opracování desky plošných spojů.
– Automat ukončil fázi rozběhu.
2.8 Uzavření přívodu stlačeného vzduchu a snížení
tlaku
Provozní tlak automatu je pevně nastaven na 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Polohu pneuma-
tické jednotky ukazuje pos. 1 na obr. 2.8 - 1
, strana 88. Pomocí uzavíracího kohoutu (pos. 2 na
obr. 2.8 - 1
, strana 88) můžete přerušit přívod tlakového vzduchu k automatu.
→ Pomocí strojního klíče uvolněte blokování krytu.
→ Kryt nadzvedněte (viz obr. 2.8 - 1
, strana 88).
→ Natočte páku uzavíracího kohoutu (pos. 1 na obr. 2.8 - 1
, strana 88) z vertikální do horizon-
tální polohy.
→ Sledujte provozní manometr (pos. 5 na obr. 2.8 - 1
, strana 88). Při zapnutém automatu se
během 1 minuty sníží tlak na 0 MPa (0 bar).
POZOR
Při zapnutém stroji můžete přerušit přívod stlačeného vzduchu pomocí uzavíracího kohoutu
max. na 30 minut. Potřebujete-li pro údržbu případně pro servisní práce na pneumatickém systé-
mu delší čas, musíte automat vypnout hlavním vypínačem a odpojit ho od přívodu stlačeného
vzduchu.
Kolíky X11, X13_1 a X13_4
měřeny proti X12 (GND)
Zbytkové napětí při vypnutém
hlavním vypínači Doba vybití
X11 < 10 VDC < 7 s
X13_1 < 10 VDC < 50 s
X13_4 < 10 VDC < 2 s
Bezpečnost práce Návod k obsluze SIPLACE X-série
Uzavření přívodu stlačeného vzduchu a snížení tlaku Od verze software SR.70x.xx Vydání 01/2011
88

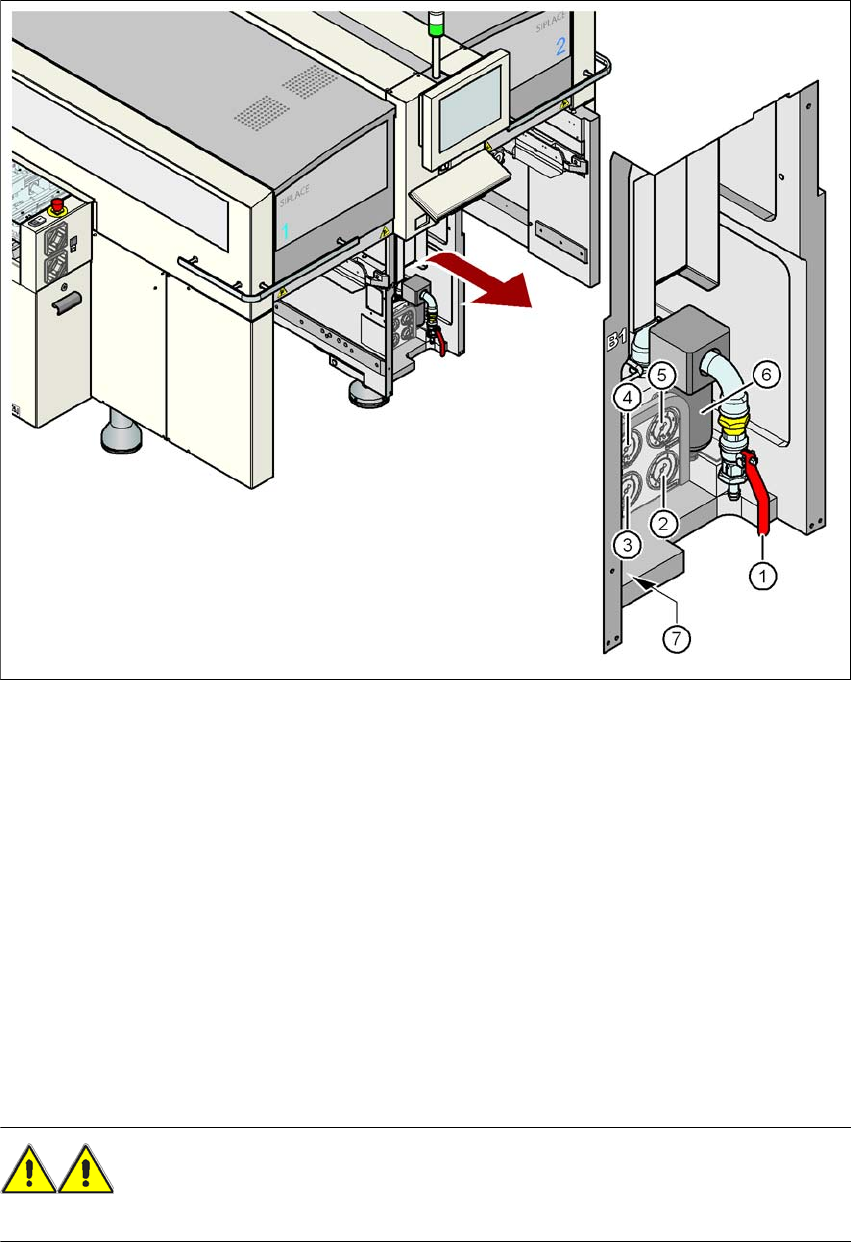

Obr. 2.8 - 1 Jednotka stlačeného vzduchu na automatu
(1) Uzavírací kohout
(2) Tlakoměr pro napájecí tlak strojních komponent
Požadovaný tlak: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (rozsah: 0 - 0,6 MPa, 0 - 6 bar)
(3) Tlakoměr pro napájecí tlak rozdělovačů portálů
Požadovaný tlak: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (rozsah: 0 - 0,6 MPa, 0 - 6 bar)
(4) Tlakoměr pro napájecí tlak podavačů Bulkcase
Požadovaný tlak: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (rozsah: 0 - 0,6 MPa, 0 - 6 bar)
(5) Tlakoměr vstupního tlaku
Požadovaný tlak: 0,5 - 1,0 MPa, 5 - 10 bar (rozsah: 0 - 1,0 MPa, 0 - 10 bar)
(6) Tlakovzdušný filtr
(7) Imbusový šroub pro upevnění pneumatického modulu
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Hrozí nebezpečí zranění! 2
