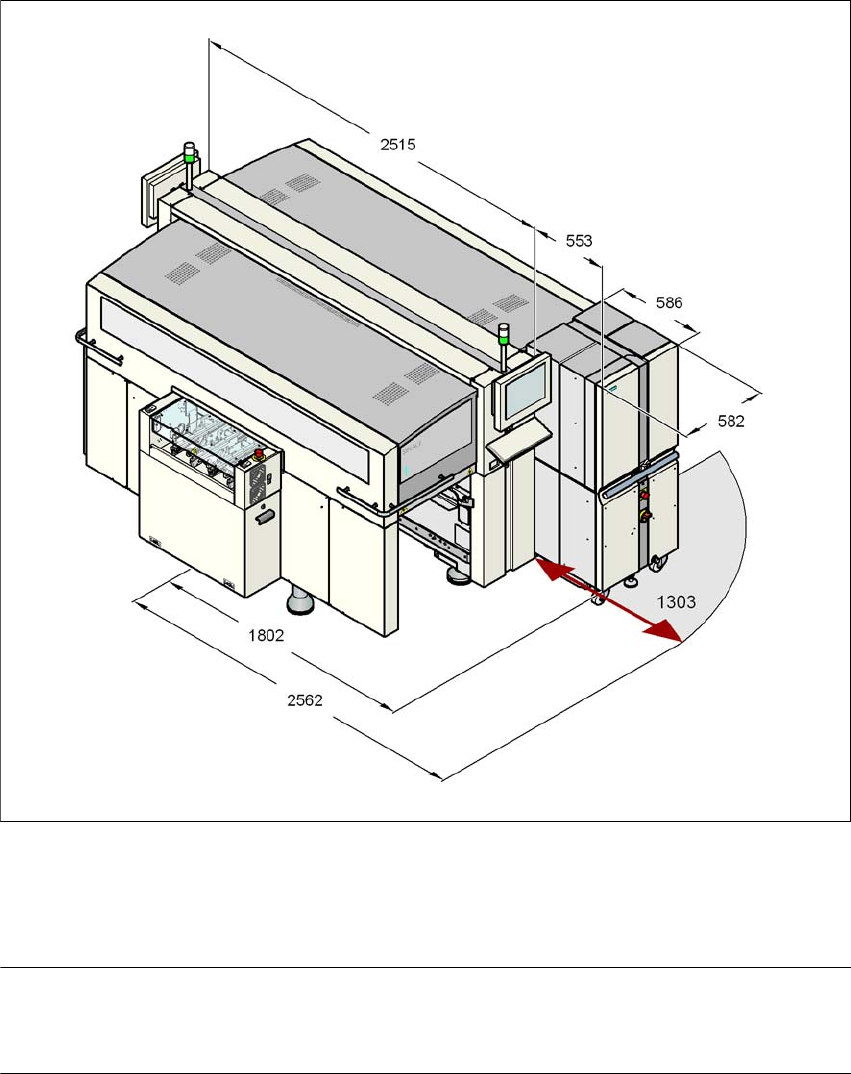

6.3.5 Rozměry automatu X4 s měničem MTC
6
6
Obr. 6.3 - 3 Rozměry automatu X4 s měničem Matrix-Tray-Changer v milimetrech
6
POKYN 6
Na stanovištích 2 a 4 může být místo jednoho vozíku součástek nasunut i jeden měnič Matrix-
Tray-Changer.
Návod k obsluze SIPLACE X-série Rozšíření stanice
Od verze software SR.70x.xx Vydání 01/2011 Měnič Matrix-Tray-Changer
401

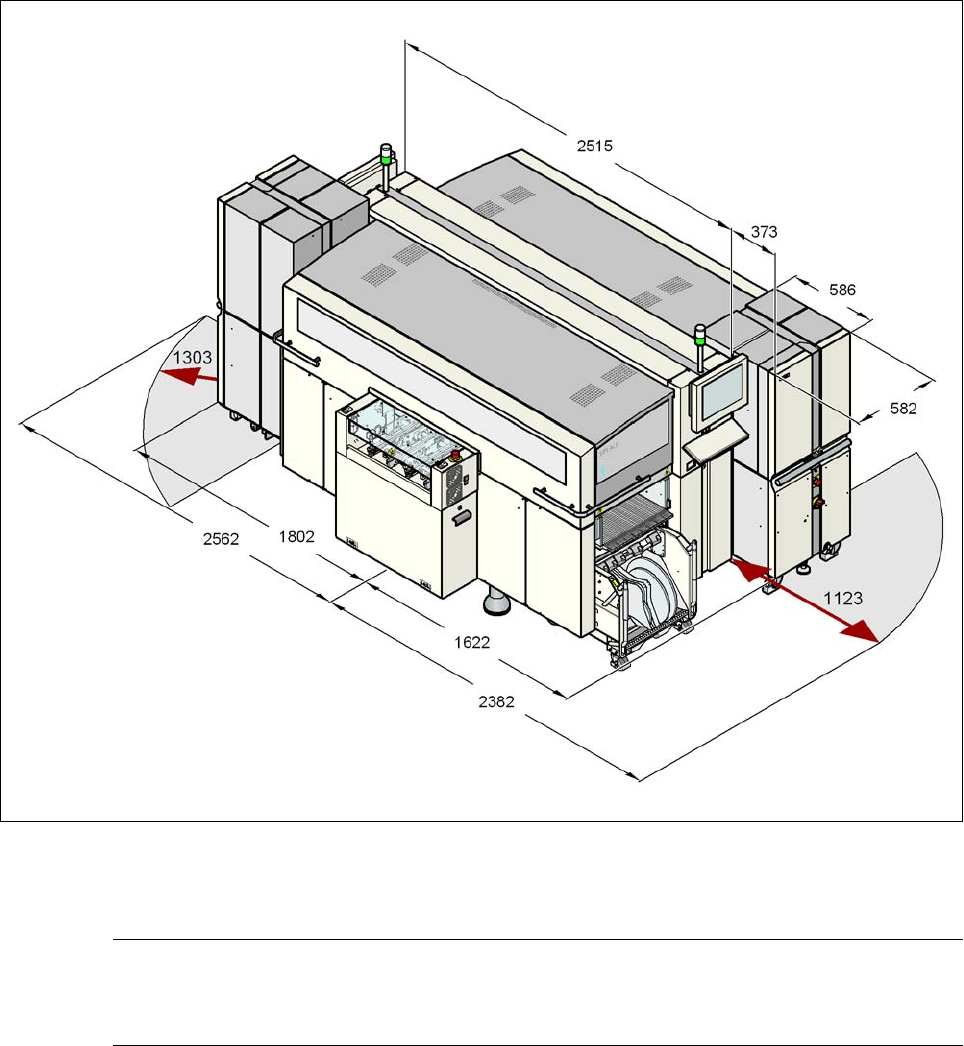

6.3.6 Rozměry automatu X3 s měničem MTC
6
6
6
6
Obr. 6.3 - 4 Rozměry automatu X3 s měničem Matrix-Tray-Changer v milimetrech
POKYN 6
Na stanovištích 2 a 4 může být místo jednoho vozíku součástek nasunut i jeden měnič Matrix-
Tray-Changer.
Rozšíření stanice Návod k obsluze SIPLACE X-série
Měnič Matrix-Tray-Changer Od verze software SR.70x.xx Vydání 01/2011
402
6.3.7 Rozměry automatu X2 s měničem MTC
6
6
6
6
Obr. 6.3 - 5 Rozměry automatu X2 s měničem Matrix-Tray-Changer v milimetrech
6
POKYN 6
Na stanovištích 2 a 4 může být místo jednoho vozíku součástek nasunut i jeden měnič Matrix-
Tray-Changer.
