4.1.5.3 Místa na automatu pro opření vidlí vysokozdvižného vozíku
Následující dva obrázky Vám ukazují místa na automatu pro opření vidlí vysokozdvižného vozíku,
když chcete zvednout automat z palety nebo ho transportovat bez palety.
POKYN 4
Ne delší vzdálenosti transportujte automat vždy pomocí palety a vysokozdvižného vozíku -
vyloučíte tím jeho možné poškození.
Vidle paralelně k transportu desek 4
VÝSTRAHA 4
Aby byla vyloučena nevratná poškození automatu, je třeba před zvednutím automatu důsledně
dbát následujících bodů:
– Vidle smí být rozevřeny pouze tak, že se nachází uvnitř oblasti obou nohou stroje (opěrné
plochy viz obr. 4.1 - 3
, strana 215). Vzdálenost mezi nohami stroje je 776 mm. Je výslovně
zakázáno, zvětšit vzdálenost mezi vidlemi natolik, aby byl automat zvedán za boční díly rámu
stroje. Následkem by byla deformace rámu stroje.
→ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit jednostran-
nému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje. Dopo-
ručujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
Návod k obsluze SIPLACE X-série Instalace a uvedení do provozu
Od verze software SR.70x.xx Vydání 01/2011 Transport a konfigurace při dodávce
215
4
Obr. 4.1 - 3 Opěrné plochy - vidle paralelně ke směru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
Instalace a uvedení do provozu Návod k obsluze SIPLACE X-série
Transport a konfigurace při dodávce Od verze software SR.70x.xx Vydání 01/2011
216
Vidle napříč k transportu desek 4
4

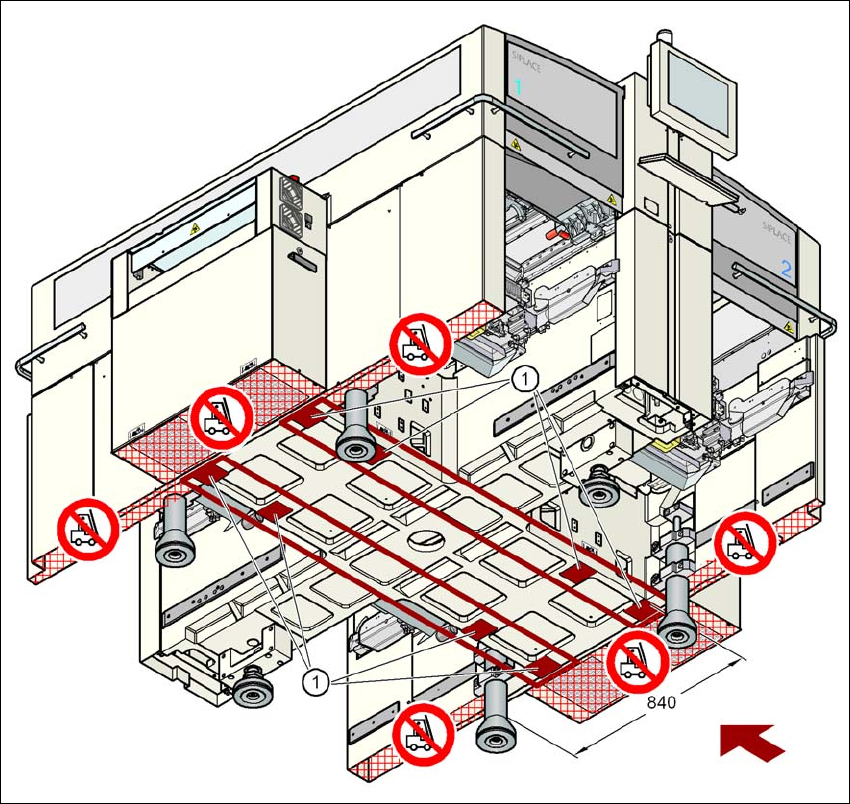

Obr. 4.1 - 4 Opěrné plochy - vidle napříč ke směru transportu desek
(1) Opěrné plochy pro vidle vysokozdvižného vozíku
VÝSTRAHA 4
Aby byla vyloučena nevratná poškození automatu, je třeba před zvednutím automatu důsledně
dbát následujících bodů:
– Vzdálenost mezi vidlemi musí být mezi 800 až 900 mm. Opěrné plochy pro vysokozdvižný
vozík vidíte na obr. 4.1 - 4
. Vnější vzdálenost mezi opěrnými plochami je 1120 mm. Je výslov-
ně zakázáno zvětšit natolik vzdálenost mezi vidlemi, aby byl automat zvedán za postranní
díly rámu stroje. Následkem by byla deformace rámu stroje.
