1 Einleitung Montage- und Betriebsanleitung SIPLACE TX 1.2 Übersicht Shuttle Extension Ausgabe 11/2018 8 1.2.2 Shuttle Extension an der T ransporteingabeseite des SIPLACE Automaten 1 Abb. 1.2 - 2 Shuttle Extension- Ausga…
Montage- und Betriebsanleitung 1 Einleitung
Shuttle Extension Ausgabe 11/2018 1.2 Übersicht
7
1.2 Übersicht
1.2.1 Shuttle Extension an der Ausgabeseite des SIPLACE Automaten
1

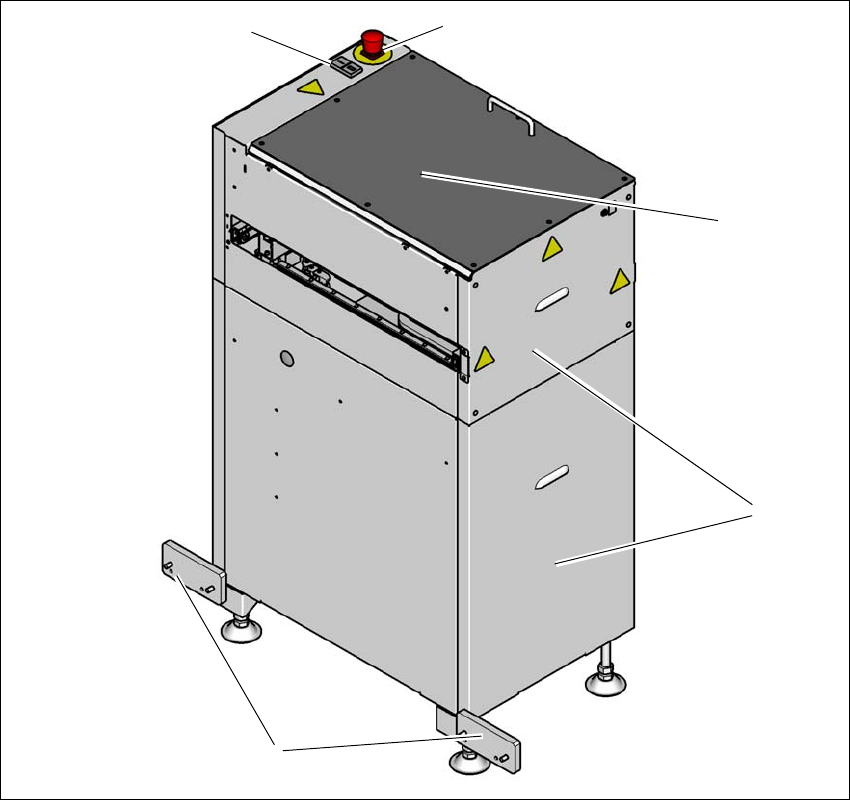

Abb. 1.2 - 1 Shuttle Extension-Eingabeseite an der Transportausgabe des SIPLACE Automaten
(1) Start- und Stopp-Taster
(2) NOT-HALT-Taster
(3) Obere Abdeckung
(4) Seitliche Abdeckungen
(5) Verbindungshalterungen an der Transportausgabeseite des SIPLACE Automaten
(1)
(5)
(2)
(3)
(4)
1 Einleitung Montage- und Betriebsanleitung SIPLACE TX
1.2 Übersicht Shuttle Extension Ausgabe 11/2018
8
1.2.2 Shuttle Extension an der Transporteingabeseite des SIPLACE Automaten
1

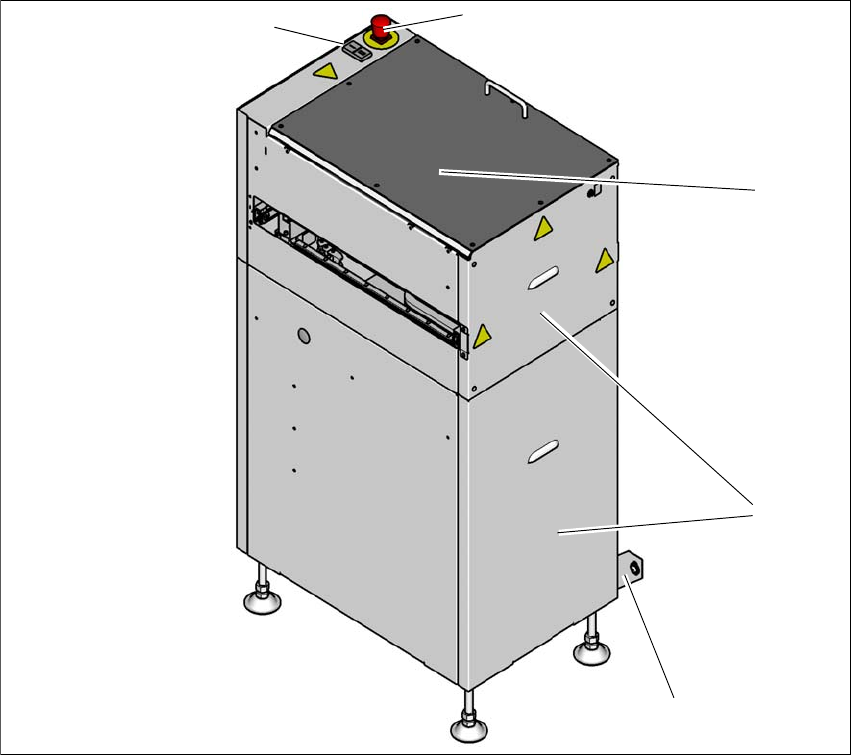

Abb. 1.2 - 2 Shuttle Extension-Ausgabeseite an der Eingabeseite des SIPLACE Automaten
(1) Start- und Stopp-Taster
(2) NOT-HALT-Taster
(3) Obere Abdeckung
(4) Seitliche Abdeckungen
(5) Verbindungshalterungen an der Transporteingabeseite des SIPLACE Automaten
(1)
(5)
(2)
(3)
(4)
Montage- und Betriebsanleitung 1 Einleitung
Shuttle Extension Ausgabe 11/2018 1.2 Übersicht
9
1.2.3 Konfigurationsbeispiel SIPLACE TX
1

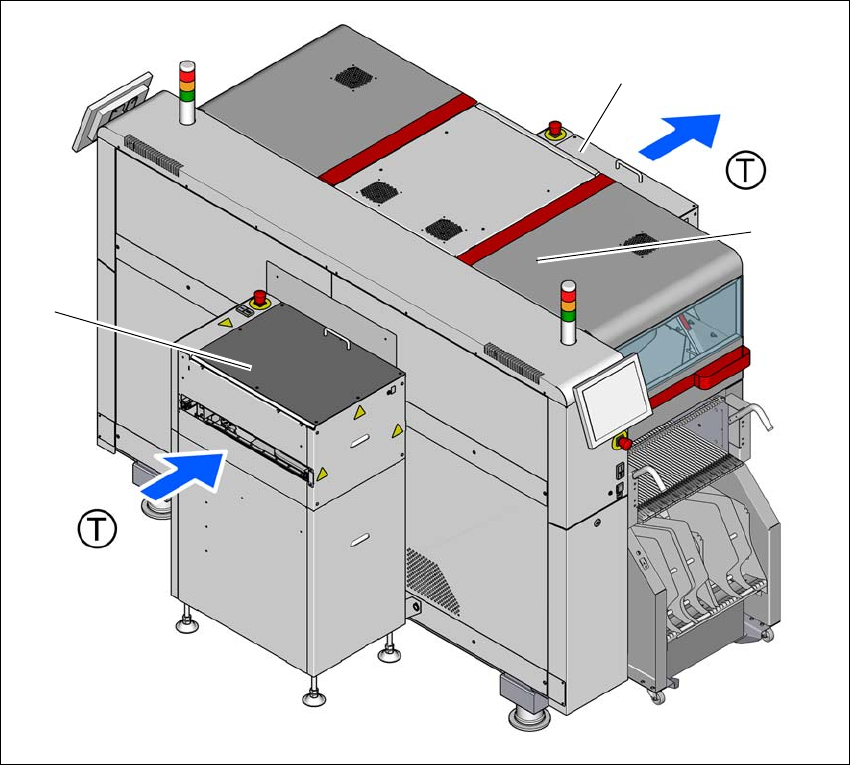

Abb. 1.2 - 3 Shuttle Extension - Konfigurationsbeispiel SIPLACE TX
(1) Shuttle Extension an SIPLACE TX Transporteingabe
(2) Shuttle Extension an SIPLACE TX-Transportausgabe
(3) SIPLACE TX-Bestückautomat
(1)
(2)
(3)
