Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung 83 Abb. 7.4 - 8 Schritt 8 Schrauben locker anziehen, um die Montag der Abdeckung zu ermöglichen 7x 03099579…
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018
82
7.4.7 Schritt 7

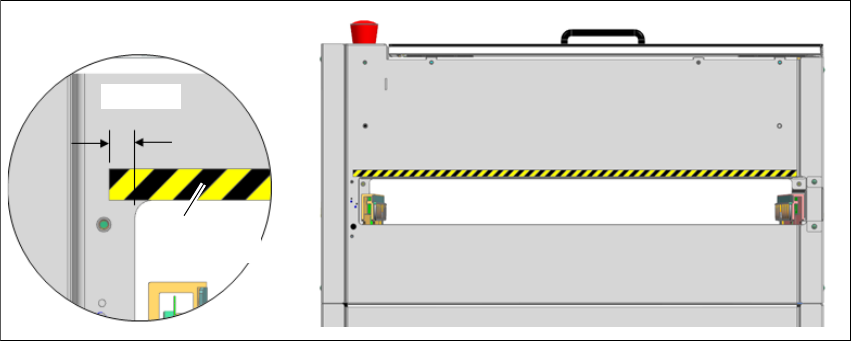

Bringen Sie die 03153427- Sicherheitsmarkierung 9x600 mm am Shuttle-Maschinengehäuse
an (nur auf der Eingangsseite).
Abb. 7.4 - 7 Schritt 7
7.4.8 Schritt 8
Befestigen Sie die 7x Halbrundschrauben 03099579- ISO7380-2 M4x10-A2-70 am Maschi
-
nengehäuse und ziehen Sie sie locker an, so dass die Barcodeleser-Abdeckung durch die
schlüsselförmigen Öffnungen geführt werden kann.
Schieben Sie die Transportschienen zur leichteren Montage der Abdeckung zur Mitte der
Shuttle Extension.
Bündig ausge
-
richtet
7,5 mm
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung
83
Abb. 7.4 - 8 Schritt 8
Schrauben locker anziehen, um
die Montag der Abdeckung zu
ermöglichen
7x 03099579
ISO7380-2 M4x10
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018
84
7.4.9 Schritt 9
Legen (1) Sie das vormontierte Barcodeleser-Erweiterungskit an und schieben (2) Sie es
nach rechts durch die 7x schlüsselförmigen Öffnungen.
Ziehen Sie die 7x Halbrundschrauben an.
7
Abb. 7.4 - 9 Schritt 9
7x schlüsselförmige Öffnungen
