2 Betriebssicherheit Montage- und Betriebsanleitung 2.3 Sicherheit Shuttle Extension Ausgabe 11/2018 30 2.3 Sicherheit 2.3.1 Obere Abdeckung Der LP-Transport ist mit einer b eweglichen oberen Abdeckung aus gestatte t. Di…

Montage- und Betriebsanleitung 2 Betriebssicherheit
Shuttle Extension Ausgabe 11/2018 2.2 Warnschilder
29

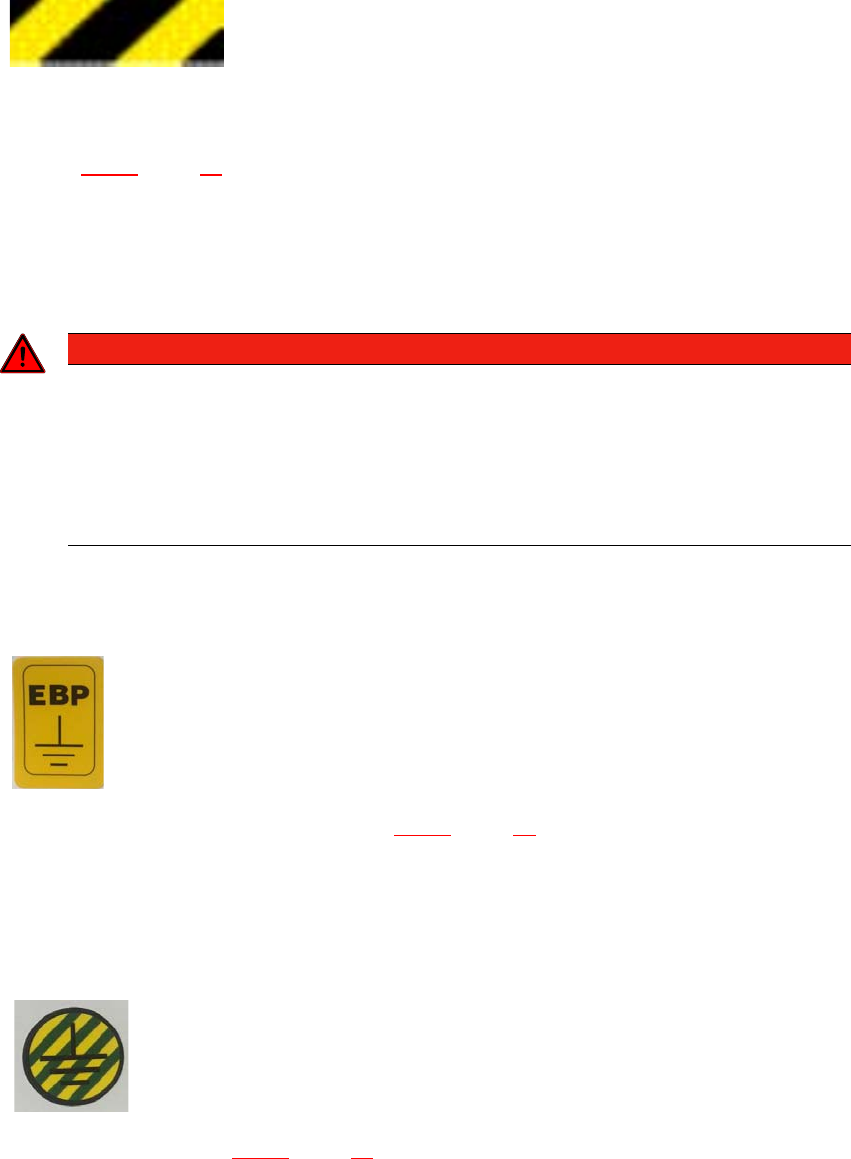

2.2.4 Warnstreifen am Eingreifschutz des Förderers
2
Ein gelb-schwarzer Warnstreifen ist am Eingreifschutz über dem Förderer angebracht. Pos. 1 in
der Abb. 2.2 - 4
, Seite 27.
(Menge pro Shuttle Extension: 2)
Dieser warnt den Bediener vor der Gefahrenstelle, nicht in den Innenbereich der Nachbarma-
schine zu greifen.
2
2.2.5 Warnschild - Externer Erdungspunkt
2
Warnschild - Externer Erdungspunkt in Abb. 2.2 - 3, Seite 26, Artikel-Nr. 00359574-xx
(Menge pro Shuttle Extension: 1)
2.2.6 Warnschild - Erde
2
Warnschild - Erde in Abb. 2.2 - 3, Seite 26, Artikel-Nr. 00359574-xx
(Menge pro Shuttle Extension: 1)
GEFAHR
Verletzungsgefahr bei geöffneter oberer Abdeckung!
Es besteht Verletzungsgefahr, wenn Sie bei geöffneter oberer Abdeckung in den Gefah
-
renbereich der Nachbarmaschine greifen. Der Bereich ist mit einem gelb-schwarzen
Warnstreifen gekennzeichnet.
Achten Sie darauf, nicht in den Gefahrenbereich der Nachbarmaschine zu greifen,
wenn die obere Abdeckung geöffnet ist.
2
2
2
Handverletzungen (Quetschgefahr) auf einem längeren Bereich
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Greifen Sie nicht in den Innenbereich der Nachbarmaschine.
2
2
2
Externer Erdungspunkt
Bitte beachten Sie Kapitel 2.5 EGB-Richtlinien.
2
2
2
Erde
Alle Erdungsanschlusspunkte müssen angeschlossen sein.

2 Betriebssicherheit Montage- und Betriebsanleitung
2.3 Sicherheit Shuttle Extension Ausgabe 11/2018
30
2.3 Sicherheit
2.3.1 Obere Abdeckung
Der LP-Transport ist mit einer beweglichen oberen Abdeckung ausgestattet. Die obere Abdec
-
kung und die Schutzhauben dienen als Schutzeinrichtung, die den unberechtigten Eingriff in das
Innere der Shuttle Extension vermeiden soll.
2
2

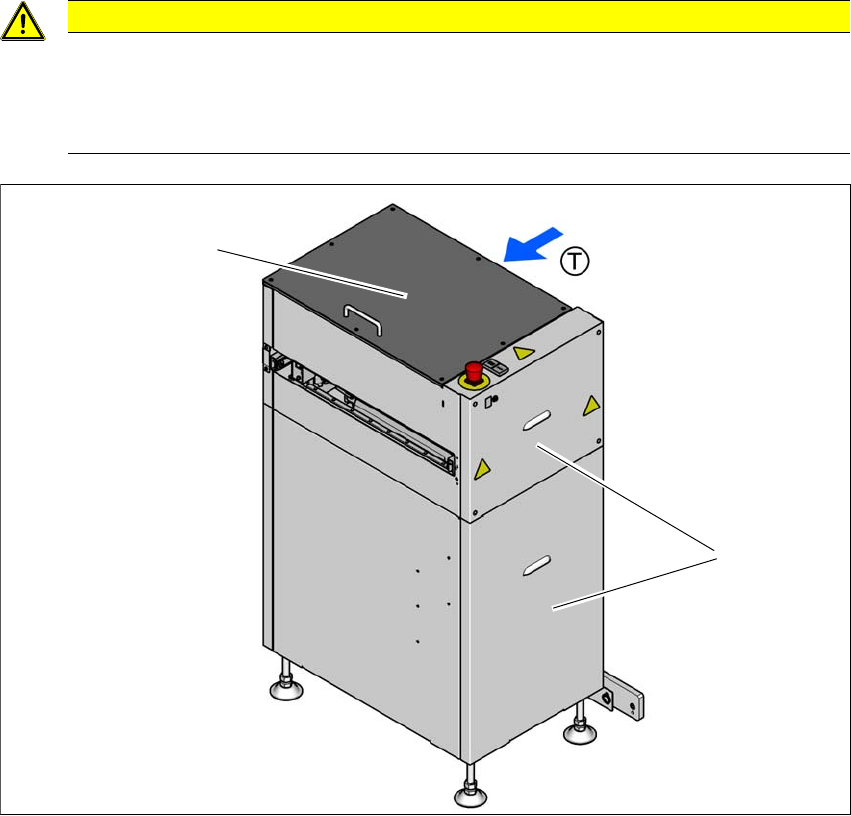

Abb. 2.3 - 1 Obere Abdeckung und Schutzhauben
(1) Obere Abdeckung
(2) Schutzhauben (auf beiden Seiten)
(T) Transportrichtung
VORSICHT
Beschädigungsgefahr!
Die obere Abdeckung und die Schutzhauben können beschädigt werden, wenn zu star
-
ker Druck ausgeübt wird.
Steigen Sie nicht auf die obere Abdeckung und die Schutzhauben.
(1)
(2)

Montage- und Betriebsanleitung 2 Betriebssicherheit
Shuttle Extension Ausgabe 11/2018 2.3 Sicherheit
31
Funktion 2
Wenn die obere Abdeckung nach oben geöffnet wird, stoppt die SIPLACE TX, SX1/SX2 V2 auto
-
matisch und der Strom wird abgeschaltet. Es wird eine Meldung in der Stationssoftware des SI
-
PLACE-Automaten angezeigt.
Schließen Sie die obere Abdeckung und drücken Sie den START-Taster (Pos. 2 in Abb. 2.3
- 2), um den Betrieb fortzusetzen.
2.3.2 Schalter und Taster
2.3.2.1 Lage von Schaltern und Tastern
2
Abb. 2.3 - 2 Position der Schalter und Taster
(1) Stopptaster (schwarz)
(2) Starttaster (grün)
(3) NOT-HALT-Taster
(3)
(1)
(2)
